切叠一体机

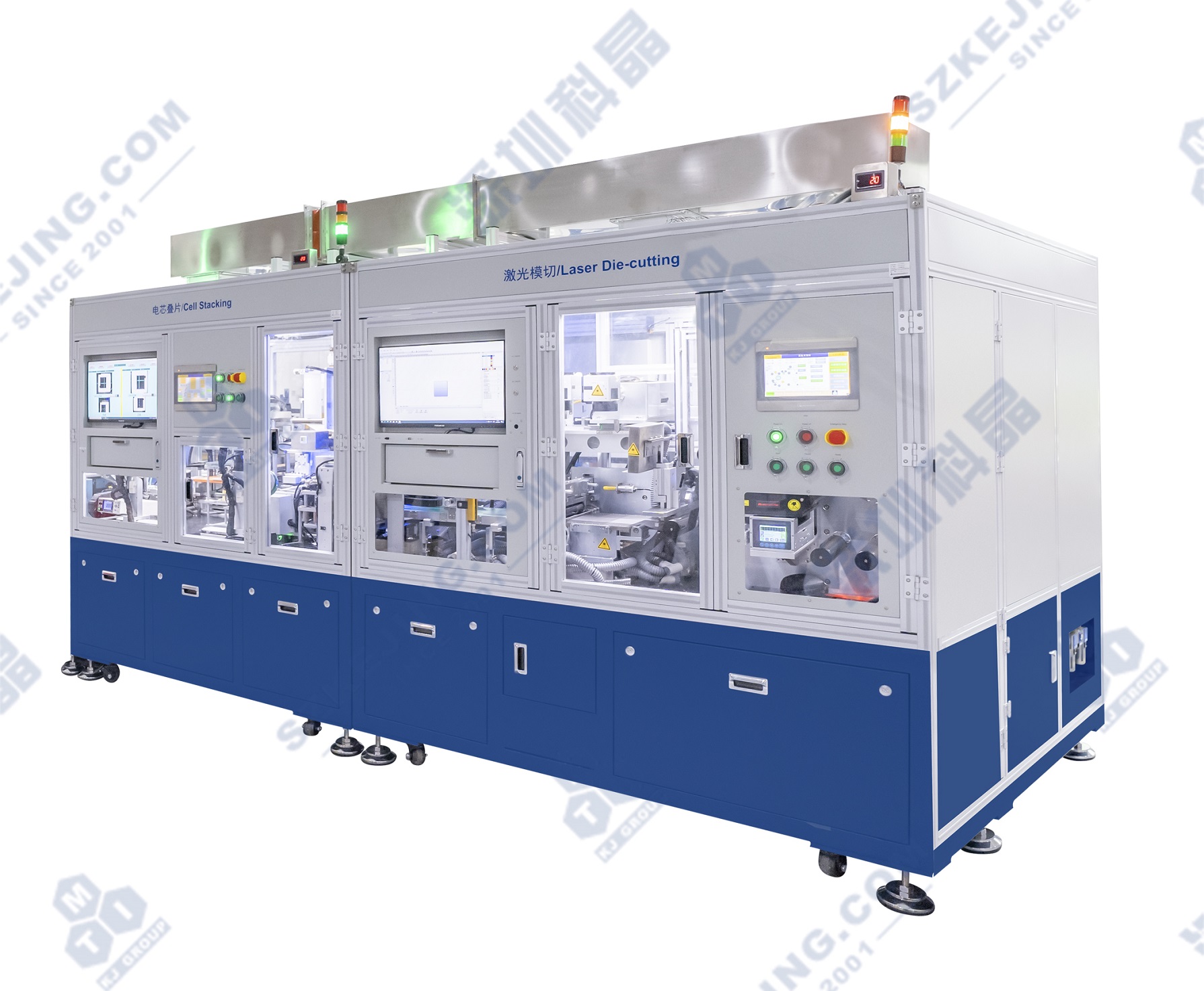

MSK-BPA-CS-MM 切叠一体机

应用范围： MSK-BPA-CS-MM切叠一体机，兼容正负极片五金模切、除尘以及电芯叠片、贴胶、hipot测试功能。卷式极片上料，成品电芯下料，整个过程全自动实现。设备包含正负极片接带平台、放卷纠偏、正反判断、接带检测、张力控制、五金模切、废料收集、双面除尘、缓存传输、CCD纠偏及尺寸检测、隔膜张力控制、隔膜纠偏、隔膜静电消除、自动Z字形叠片、电芯自动贴胶、热压hipot检测、电芯缓存、环境监控等单元。模切尺寸长50～160mm,宽39～100mm（宽边出极耳，不含极耳尺寸），模切及叠片夹具可根据极片尺寸定制。

产品型号：MSK-BPA-CS-MM

上架时间：2024-10-08

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-BPA-CS-MM切叠一体机，兼容正负极片五金模切、除尘以及电芯叠片、贴胶、hipot测试功能。卷式极片上料，成品电芯下料，整个过程全自动实现。设备包含正负极片接带平台、放卷纠偏、正反判断、接带检测、张力控制、五金模切、废料收集、双面除尘、缓存传输、CCD纠偏及尺寸检测、隔膜张力控制、隔膜纠偏、隔膜静电消除、自动Z字形叠片、电芯自动贴胶、热压hipot检测、电芯缓存、环境监控等单元。模切尺寸长50～160mm,宽39～100mm（宽边出极耳，不含极耳尺寸），模切及叠片夹具可根据极片尺寸定制。

功能特点

基材自动放卷和走带自动纠偏功能，辅助提高极片切割精度；
采用五金模切方式，精度和效率高；
模切之后极片采用吹吸组合正反面除尘，除尘效果优异；
使用CCD检测极片尺寸和配合对位平台纠正极片，叠片前隔离NG品和保证极片精准定位；
隔膜自动放卷和自动纠偏，保证隔膜精准走带；
正负极片分开供料，Z字形叠片，提高叠片效率；
电芯hipot测试，隔离NG品，保证电芯的合格率；
成品电芯缓存功能，减少人工操作；
设备设计相对密封，顶部接有干燥气进出风口，安装有露点探头及仪表，方便工作区域的环境控制；
防护罩内用隔板分离正负极模切空间，防止正负极的粉尘交叉污染；
装有光幕、门禁等安全防护措施，确保操作安全；
PLC控制，HMI操作，方便易用。

技术参数
总电源		三相五线制AC380V±10%，频率50Hz，总功率20KW
总气源		0.5-0.8MPa压缩空气
模切模块	电源	三相五线制AC380V±10%，频率50Hz，功率8KW
	气源	0.5-0.8MPa压缩空气
	模切尺寸	长50～160mm，宽39～100mm（宽边出极耳，不含极耳尺寸），可根据客户提供尺寸定制模具
	标配模具	正极片：L56W43mm，负极片：L58W45mm
	模切方式	五金模切
	冲模材料	SKD11+钨钢
	适用材料	正负极片和铜箔，铝箔（铜箔，铝箔仅适用切极耳）
	极片厚度	60-350μm (辊压后厚度)，可根据极片不同厚度定制刀模
	冲模寿命	100万次以上(保证毛刺效果的情况下)，可修磨10次
	裁切寿命	100万次以上(保证毛刺效果的情况下)，可修磨10次
	单个模具兼容范围	1. 基材厚度偏差要求：基材目标值-0.001mm~基材目标值+0.002mm 2. 极片辊压后目标值±20μm 说明：基材目标值为模具设计时客户提供基材的具体值极片棍压后目标值为模具设计时客户提供极片棍压后的具体值
	极片纠偏	精度：±0.5mm/m，纠偏行程：±30mm
	卷料宽度	Max.220mm
	卷料卷径	直径Max.400mm
	卷芯	3英寸
	节拍	Max.20PPM（仅为模切工序，不包含后续极片转移工序，正负极同步进行）
	设备尺寸	L2000xW1600xH2000mm(不含三色灯和顶部风管高度)
	重量	约2000Kg
叠片模块	电源	单相AC220V±10%，频率50Hz，功率7.5KW
	气源	0.5-0.8MPa压缩空气
	真空源	压力好于-40Kpa（设备自带真空发生器）
	叠片类型	Z字形叠片
	隔膜幅宽	Max.164mm
	隔膜卷芯	3英寸
	隔膜卷径	Max.φ400mm
	胶带幅宽	10mm
	胶带卷芯	76mm
	胶带卷径	Max.φ150mm
	叠片尺寸	长50～160mm，宽39～100mm（宽边出极耳，不含极耳尺寸），厚Max,20mm，可根据客户提供尺寸定制模具
	标配模具	正极片：L56W43mm ，负极片：L58W45mm
	热压尺寸	Max.L160*W100mm
	测试压力	(400～2000KG,精度±10KG)采用压力表显示(如外接气源不稳定会有微量影响)
	加热温度	Max100℃
	压板材质	进口耐高温模具钢
	电芯缓存	Max.150mm高
	设备尺寸	L2000xW1600xH2000mm(不含三色灯和顶部风管高度)
	重量	约1500Kg
除尘机	电源	三相五线制AC380V±10%，频率50Hz，总功率4.4KW（单台2.2 KW）
	气源	0.4-0.6MPa压缩空气
	防爆等级	预设 ExdllBT4
	处理风量	1500m³/h
	过滤效率	99.15%
	过滤筒	数量：2个
	过滤面积	15.3±10%㎡
	清灰方式	脉冲反吹+收集箱集尘
	噪声等级	≤75±2dB
	过滤方式	负压外滤式
	接管口径	进风口：φ148mm；出风口：φ200mm；
	设备尺寸	除尘机：L857xW1235xH1920mm；喷粉器： L900xW550xH1050mm
	重量	约800Kg
