自动叠片机

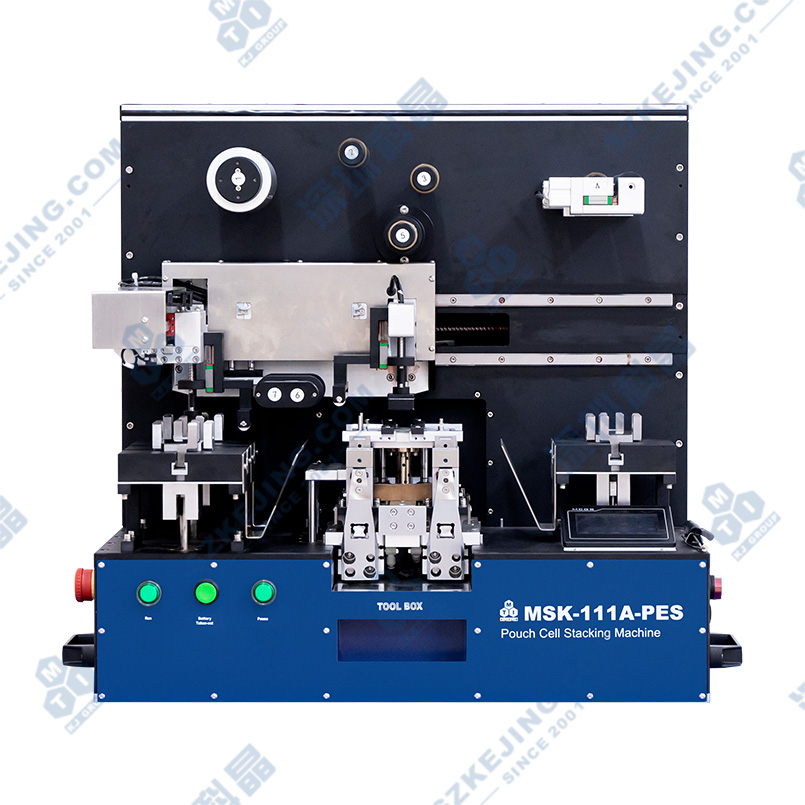

MSK-111A-PES 自动叠片机

应用范围：MSK-111A-PES型电池自动叠片机，可叠液态电池和固态电池，其中液态电池可叠金属锂或普通极片。极片手工上料、自动定位堆叠，成品电芯手夹下料，手动贴胶。设备包含极片整形定位、自动叠片、隔膜张力控制、真空系统等单元，无需再额外配置真空泵。叠片尺寸长40～100mm，宽40～90mm（宽边出极耳，不含极耳尺寸），标配胶纸机、4662叠片模具、其他规格模具可定制。

产品型号：MSK-111A-PES

设备尺寸：L790*W670*H720mm

重量：约120KG

上架时间：2023-04-19

版本号：V2.4

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-111A-PES型电池自动叠片机，可叠液态电池和固态电池，其中液态电池可叠金属锂或普通极片。极片手工上料、自动定位堆叠，成品电芯手夹下料，手动贴胶。设备包含极片整形定位、自动叠片、隔膜张力控制、真空系统等单元，无需再额外配置真空泵。叠片尺寸长40～100mm，宽40～90mm（宽边出极耳，不含极耳尺寸），标配胶纸机、4662叠片模具、其他规格模具可定制。

功能特点

Z字型走带，隔膜张力可调；
极片和隔膜（片式）手工装片、自动定位、循环堆叠；
叠片完成手动用夹具取出电芯，并可在夹具上直接贴胶；
标配内置真空泵，也可定制外置真空泵；
叠片数量可自由设定；
三工位设计，可应用于液态电池和固态电池极片叠片工艺,叠片程序可灵活切换；
可叠金属锂，不粘连，没有明显压痕；
采用兼容性设计，电池尺寸变化可通过定制部分模具及调节压爪实现，调节范围大；
PLC控制，HMI操作，使用维护方便；
可在手套箱使用。

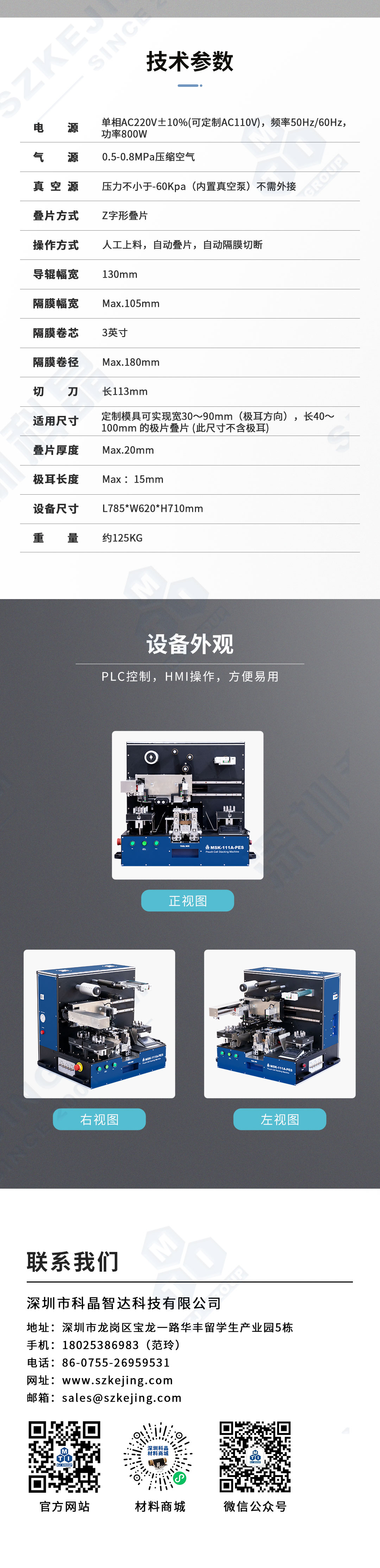

技术参数
电源	单相AC110-220V±10%，频率50/60Hz，功率400W
气源	0.5～0.8MPa压缩空气
叠片类型	Z字型叠片（液态电池，隔膜为卷式）
叠片类型	固态叠片（固态电池,隔膜为片式）
操作方式	手工上料，自动取料叠片，手动夹具取电芯贴胶
叠片尺寸	L40～100mm，W40～90mm，T Max.15mm(W边出极耳，不含极耳尺寸)
标配模具	液态电池:正极片5643mm,负极片5845mm，隔膜60mm
标配模具	固态电池：隔膜60*46mm（正负极尺寸和液态电池一样，模具共用）
极耳长度	Max：15mm
设备尺寸	L790W670H720mm
重量	约120Kg

MSK-111A-PES 自动叠片机宣传视频
MSK-111A-PES 自动叠片机操作视频
