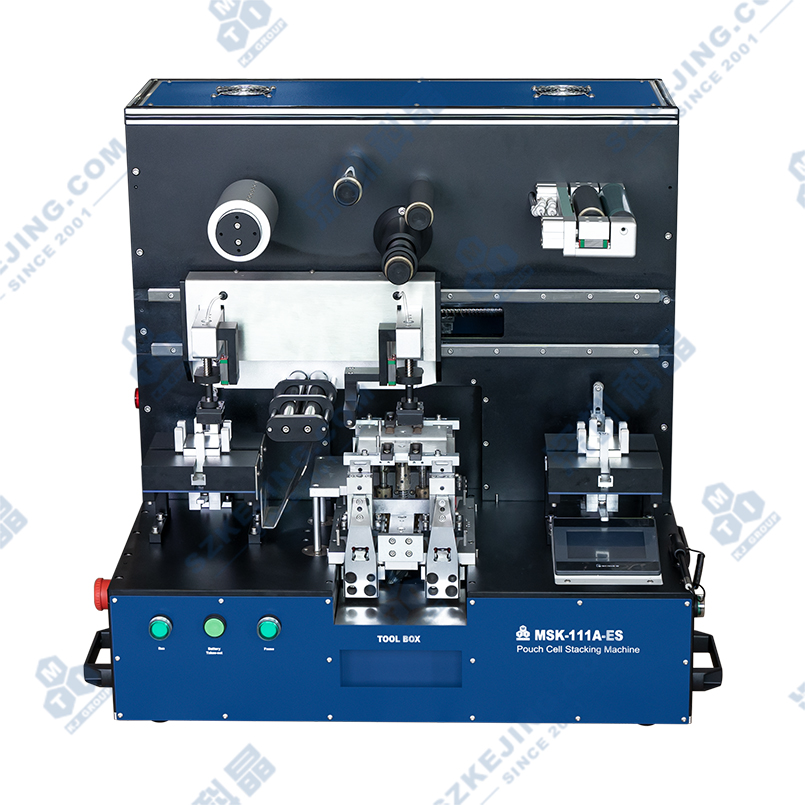

MSK-111A-ES 自动叠片机

应用范围：MSK-111A-ES自动叠片机是一款可应用于锂离子电池叠片工艺的设备。该设备桌面式结构设计,可以放置于手套箱内使用；是适用于实验室或小批量生产的自动化设备。

产品型号：MSK-111A-ES

上架时间：2023-04-06

安装尺寸：L790*W610*H720mm

重量：约 120KG

版本号：V2.7

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-111A-ES自动叠片机是一款可应用于锂离子电池叠片工艺的设备。该设备桌面式结构设计,可以放置于手套箱内使用；是适用于实验室或小批量生产的自动化设备。

功能特点

Z字形自动叠片，隔离膜张力可调；
极片人工装片，自动定位，真空吸盘自动吸片，自动层叠，隔离膜自动裁断；
叠片完成手动用夹具取出电芯，并可在夹具上直接贴胶；
极片是由定制夹具定位，保证高叠片精度；
标配内置真空泵，也可定制外置真空泵；
采用兼容性设计，电池尺寸变化可通过定制部分模具及调节压爪实现，调节范围大；
可在手套箱内使用；
叠金属锂和普通极片程序可灵活切换；
叠金属锂，不粘连，没有明显压痕；
PLC控制，HMI操作，使用维护方便。

技术参数
电源	单相AC220V±10%(可定制AC110V)，频率50/60Hz，功率400W
气源	0.5～0.8MPa压缩空气
真空源	真空度好于-60Kpa（在标准大气压下测得，标配内置真空泵，也可定制外置真空泵）
叠片方式	Z字形叠片（隔膜为卷式）
操作方式	手工上料，自动叠片，自动隔膜裁断
叠片节拍	叠极片4～6S/片，叠金属锂6～8S/片（不包含每只电芯的叠片准备时间）
叠片精度	≤±0.3mm(极片间相对位置尺寸，叠片层数25)
极片宽度	40～90mm
极片长度	40～100mm (极耳方向，不含极耳尺寸)
标配规格	正极片5643mm,负极片5845mm，隔膜宽60mm
叠片厚度	Max.15mm ，叠片层数Max.100可设定
极耳长度	Max.15mm
设备尺寸	L790W610H720mm
重量	120Kg
