自动叠片机

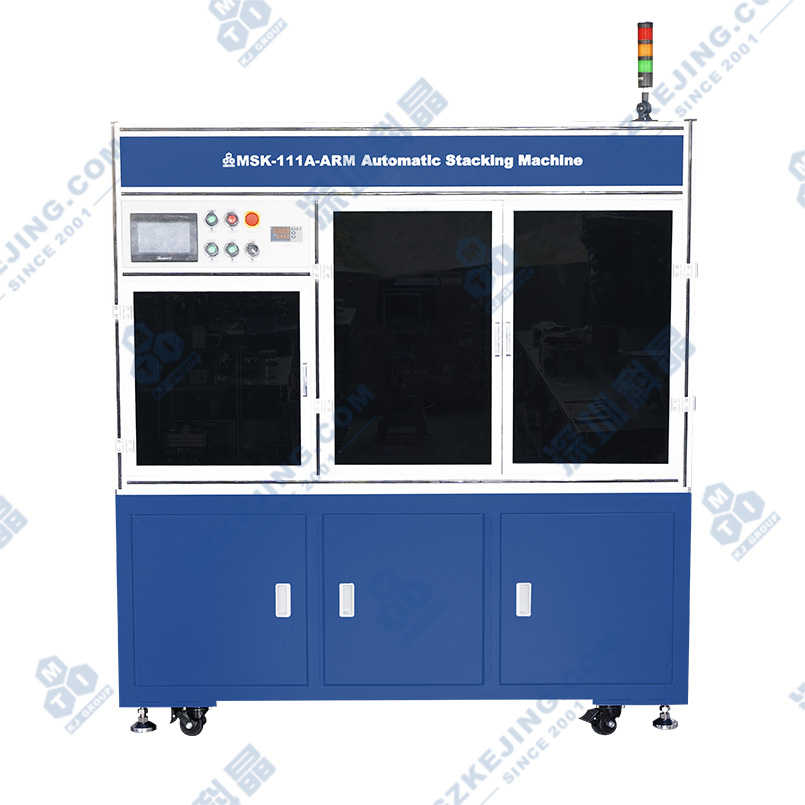

MSK-111A-ARM 自动叠片机

应用范围：MSK-111A-ARM自动叠片机是一款可应用于锂离子电池极片叠片工艺的设备。该设备落地框架式结构设计，卷料隔离膜自动恒张力控制，电机驱动隔膜左右移动实现Z字形叠片。该设备实现人工装片、自动极片定位、自动叠片、隔膜自动纠偏、自动贴胶，具有叠片效率高、精度高的特点。

产品型号：MSK-111A-ARM

设备尺寸：L1750*W1050*H1900(mm)

设备重量：约800Kg

上架时间：2022-11-21

版本号：V1.1

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-111A-ARM自动叠片机是一款可应用于锂离子电池极片叠片工艺的设备。该设备落地框架式结构设计，卷料隔离膜自动恒张力控制，电机驱动隔膜左右移动实现Z字形叠片。该设备实现人工装片、自动极片定位、自动叠片、隔膜自动纠偏、自动贴胶，具有叠片效率高、精度高的特点。

功能特点

五重防重片装置,最大化减少重片概率；
叠台气缸精密调压，保障叠片过程中压爪压力恒定；
正负极片压爪分开设计，避免正负材料互混；
压爪在完成每次叠片后有自动卸压功能，保证极片目测无压痕；
隔膜主动恒张力放卷,带纠偏装置，隔膜位置自动矫正；
正、负极片搬运机构独立布置，可分别调节，采用柔软吸嘴和塑料导柱，不产生金属屑；
设有正、负极片定位装置，定位底板可按极片大小定做相应的规格件，定位侧板可调；
隔膜可自动裁断，采用电阻发热管加锯齿切刀裁断，断面平整不拉丝；
设备具有自动贴胶功能，完成贴胶后电芯自动堆垛，自动化程度较高；
独立真空发生器，无需外接真空源；
程序写有安全保护、动作互锁、准确的报警以及操作提示；
PLC控制，HMI操作，方便易用。

技术参数
电源	单相AC220V±10%，频率50Hz，功率5KW
气源	0.5-0.8MPa压缩空气
真空源	压力好于-50Kpa（设备自带真空发生器）
叠片类型	Z字形叠片
导辊幅宽	190mm
基材幅宽	Max.164mm
隔膜卷芯	3英寸
隔膜卷径	Max.φ400mm
胶带卷芯	φ72mm
胶带卷径	Max.φ150mm
胶带幅宽	10mm
切刀	长170mm，加热温度 Max.220℃
单片效率	约3.0S/片
叠片尺寸	长50～160mm，宽40～100mm（极耳方向），厚 Max.20mm（不含极耳）可根据客户提供尺寸定制模具
参考电芯	正极：L56mm x W43mm，负极： L58mm x W45mm（不含极耳）此尺寸为标配模具，其他尺寸需定制
电芯缓存	Max.120mm
外形尺寸	L1750W1050H1900(mm)
设备重量	约800Kg
