自动叠片机

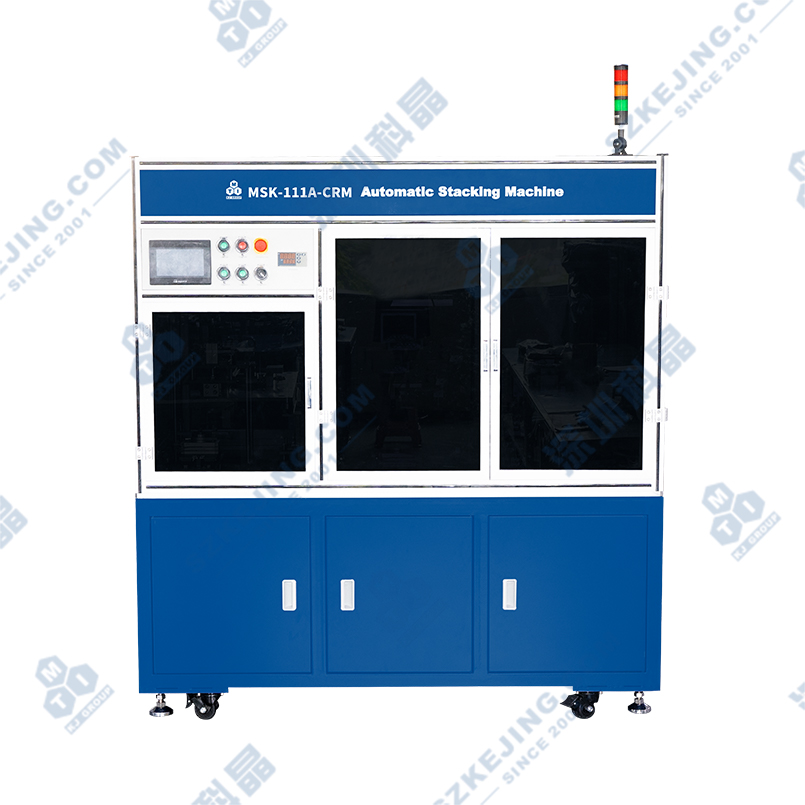

MSK-111A-CRM 自动叠片机

应用范围：MSK-111A-CRM型自动叠片机，兼容叠片、贴胶、电芯缓存功能，其中叠片功能可叠普通锂离子、金属锂、固态电池。片式电解质以及极片上料，成品电芯下料，整个过程全自动实现。设备包含缺料检测、正负极片静电消除、CCD纠偏及尺寸检测、自动抛隔片、自动叠片、自动贴胶、电芯缓存、互锁报警、真空系统等单元。叠片尺寸长50～160mm，宽40～100mm（出极耳方向，不含极耳尺寸），叠片精度≤±0.5mm(极片间相对位置尺寸)。标配4662叠片模具，其他规格模具可定制。

产品型号：MSK-111A-CRM

设备尺寸：1900 mm（L）×1050mm（W）×1900mm（H）

重量：约1000Kg

上架时间：2024-08-22

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-111A-CRM型自动叠片机，兼容叠片、贴胶、电芯缓存功能，其中叠片功能可叠普通锂离子、金属锂、固态电池。片式电解质以及极片上料，成品电芯下料，整个过程全自动实现。设备包含缺料检测、正负极片静电消除、CCD纠偏及尺寸检测、自动抛隔片、自动叠片、自动贴胶、电芯缓存、互锁报警、真空系统等单元。叠片尺寸长50～160mm，宽40～100mm（出极耳方向，不含极耳尺寸），叠片精度≤±0.5mm(极片间相对位置尺寸)。标配4662叠片模具，其他规格模具可定制。

功能特点

兼容普通锂离子电池、金属锂离子电池和固态电池叠片，多种模式可快速切换；
使用CCD检测极片尺寸和配合对位平台纠正极片，叠片前隔离GN品和保证极片精准定位；
正负极片压爪分开设计，避免交叉污染；
叠台气缸精密调压，保障叠片过程中压爪压力恒定；
隔膜主动恒张力放卷,带纠偏装置，隔膜位置自动矫正；
正、负极片搬运机构独立布置，可分别调节，采用柔软吸嘴和塑料导柱，不产生金属屑；
设有吸片抖动、重片检测功能，最大化减少重片概率；
隔膜可自动裁断，采用电阻发热丝裁断，断面平整不拉丝；
设备具有自动贴胶功能，完成贴胶后电芯自动堆垛，自动化程度较高；
内置真空发生器，无需外接真空源；
程序写有安全保护、动作互锁、准确的报警以及操作提示；
PLC控制，HMI操作，方便易用。

技术参数
电源	单相AC220V±10%，频率50Hz，功率6.5KW
气源	0.4～0.8MPa压缩空气
真空源	压力好于-50Kpa（设备自带真空发生器）
叠片类型	卷式隔膜Z字形叠片或片式隔膜层叠
导辊幅宽	190mm
基材幅宽	Max.164mm
隔膜卷芯	3英寸
隔膜卷径	Max.φ400mm
胶带卷芯	φ72mm
胶带卷径	Max.φ150mm
胶带幅宽	10mm
单片效率	约3.0S/片（纯叠片动作节拍，不包含叠片准备时间）
叠片尺寸	L50～160mm，W40～100mm，T Max.20mm(W边出极耳，不含极耳尺寸)
参考电芯	正极：L56mm x W43mm，负极： L58mm x W45mm（不含极耳尺寸）
电芯缓存	Max.150mm高
外形尺寸	1900 mm（L）×1050mm（W）×1900mm（H）
设备重量	约1000Kg
