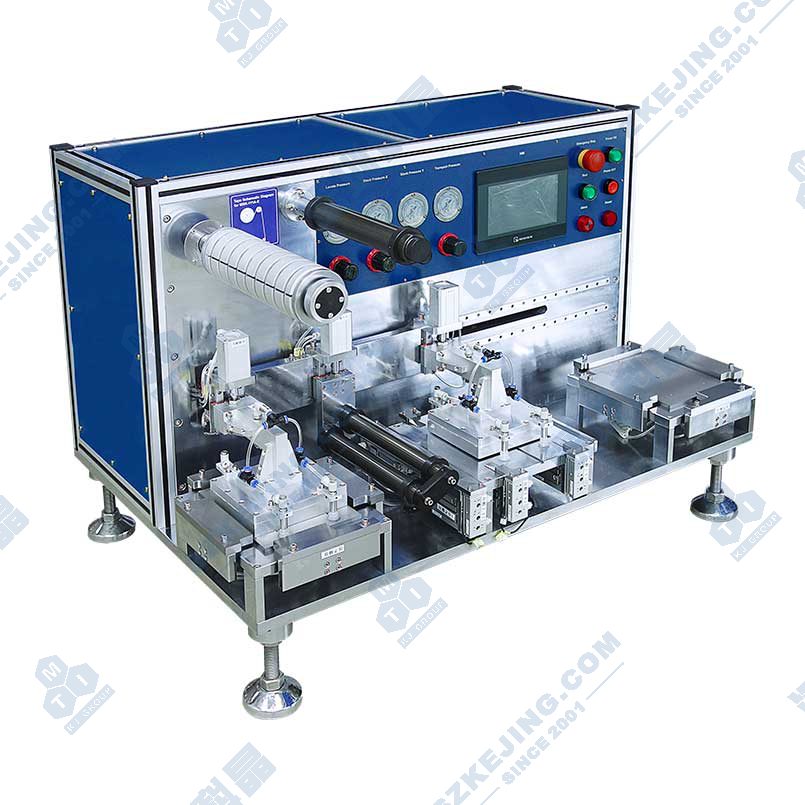

MSK-111A-E 自动叠片机

应用范围：MSK-111A-E桌面式电池自动叠片机。设备采用极片手工上料、自动定位堆叠、成品电芯手夹下料、手动贴胶。设备集成极片整形定位、自动叠片、隔膜张力控制等模块，内置真空系统，无需额外配置真空。设备叠片尺寸长度适配58～200mm，宽度适配45～150mm（出极耳方向尺寸，不含极耳尺寸），叠片精度控制在≤±0.5mm(极片间相对位置尺寸)。设备出厂标配胶纸机与4662叠片模具，同时支持其他规格模具的定制服务，能够灵活适配多样化的工艺需求，兼顾标准化配置与个性化拓展能力。

产品型号：MSK-111A-E

设备尺寸：L1000mm x W800mm x H650mm

重量：约300Kg

上架时间：2021-10-04

版本号：V2.6

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-111A-E桌面式电池自动叠片机。设备采用极片手工上料、自动定位堆叠、成品电芯手夹下料、手动贴胶。设备集成极片整形定位、自动叠片、隔膜张力控制等模块，内置真空系统，无需额外配置真空。设备叠片尺寸长度适配58～200mm，宽度适配45～150mm（出极耳方向尺寸，不含极耳尺寸），叠片精度控制在≤±0.5mm(极片间相对位置尺寸)。设备出厂标配胶纸机与4662叠片模具，同时支持其他规格模具的定制服务，能够灵活适配多样化的工艺需求，兼顾标准化配置与个性化拓展能力。

功能特点

正负极片压爪采用独立分离设计，有效规避正负极材料交叉混染风险；
设备采用高精度叠片自动定位，可将叠片位置误差控制在极小范围内；
设备采用Z字型叠片工艺；
具有隔膜低张力控制系统，精准调控放卷至叠片全流程张力；
夹具采用模块化设计，实现定制或快换夹具服务，快速适配不同工艺尺寸电芯的生产需求；
叠片数量支持数字化灵活设定，通过参数化编程精准控制叠片层数，适配不同工艺需求；
设备集成内置真空泵设计，无需外接真空源；
设备程序内置多重安全防护机制，融合动作互锁逻辑、精准故障报警与可视化操作指引功能；
采用PLC智能控制系统搭配直观HMI人机交互界面，使操作流程可视化，参数设置一键完成。

技术参数
电源	单相AC220V±10%，50Hz (可定制AC110V，60Hz)，功率1KW
气源	0.5-0.8MPa 压缩空气
叠片类型	Z字叠片
导辊幅宽	240mm
基材幅宽	Max.210mm
隔膜张力	≥5N
隔膜卷芯	3英寸
隔膜卷径	Max.250mm
单片效率	约5～8S/片（纯叠片动作节拍，不包含叠片准备时间）
叠片层数	Max.150（可设定）
叠片尺寸	L58～200mm，W45～150mm，T Max.30mm(W边出极耳，不含极耳尺寸)
参考电芯	正极：L56mm x W43mm，负极： L58mm x W45mm（不含极耳尺寸）
设备尺寸	L1000mm x W800mm x H650mm
重量	约300Kg
