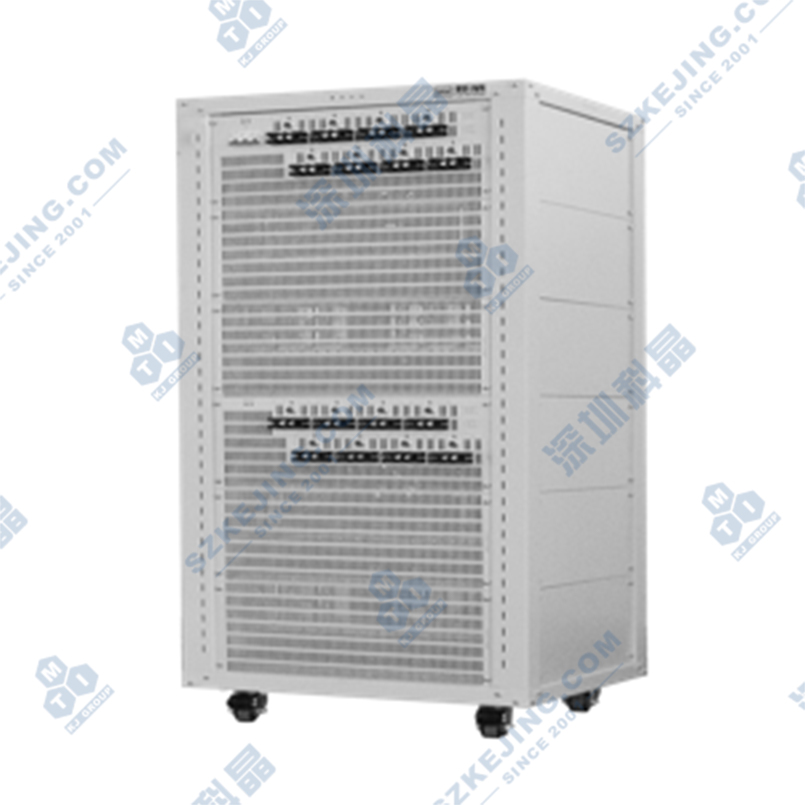

CT-4016-5V100A-NFA 电池测试仪（含圆柱电池测试架）

应用范围：本设备应用应用于锂离子电池、铅酸电池、镉镍电池、镍氢电池等电池生产或实验中的寿命老化测试和质量控制；可进行电池循环寿命试验、电池容量试验、电池充电特性试验、电池放电特性试验、电池荷电保持能力试验、电池充放电效率试验、电池过充、过放速率承受能力试验等。

产品型号：CT-4016-5V100A-NFA

每单元机箱尺寸：36U（24”），W730*D600*H1780

上架时间：2022-12-15

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备应用应用于锂离子电池、铅酸电池、镉镍电池、镍氢电池等电池生产或实验中的寿命老化测试和质量控制；可进行电池循环寿命试验、电池容量试验、电池充电特性试验、电池放电特性试验、电池荷电保持能力试验、电池充放电效率试验、电池过充、过放速率承受能力试验等。

技术参数
指标项目		指标参数
输入电源		三相五线制AC 380 V ±10% / 50Hz
输入有功功率		14.18 KW
分辨率		AD：16bit；DA：16bit
输入阻抗		≥100kΩ
电压	恒压电压范围控制	0.025V~5V
	最低放电电压	0V
	精度	± 0.1% of FS
	稳定度	± 0.1% of FS
电流	每通道输出范围	0.5A~100A
	精度	± 0.1% of FS
	恒压截止电流	0.2A
	稳定度	± 0.1% of FS
功率	单通道最大输出功率	500W
功率	稳定度	±0.2% of FS
时间	电流响应时间	最大电流上升时间20ms
时间	工步时间范围	≤(365*24)小时/工步时间格式支持00：00：00.000(h、min、s、ms)
数据记录	数据记录条件	最小时间间隔：100ms
		最小电压间隔：10mV
		最小电流间隔：0.2A
	记录频率	10Hz
充电	充电模式	恒流充电、恒压充电、恒流恒压充电、恒功率充电
充电	截止条件	电压、电流、相对时间、容量、-△V
放电	放电模式	恒流放电、恒功率放电、恒阻放电
放电	截止条件	电压、电流、相对时间、容量
脉冲模式	充电	横流模式、恒功率模式
	放电	横流模式、恒功率模式
	最小脉冲宽度	500ms
	脉冲个数	单个脉冲工步支持32个不同的脉冲
	充放电	一个脉冲工步可以实现充电连续切换，或者放电连续切换；（不支持充到放的切换）
	截止条件	电压、相对时间
DCIR测试	支持自定义取点进行DCIR的计算
并联模式	最多可支持4个通道并联,并联后不支持脉冲
循环	循环测试范围	1~65535次
	单循环工步数	254
	循环嵌套	具有嵌套循环功能，最大支持3层嵌套
保护	●掉电数据保护
	●具有脱机测试功能
	●可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间
	●具有防反接功能
IP防护等级		防护等级IP20
通道特点		恒流源与恒压源采用双闭环结构
通道控制模式		独立控制
电压电流检测采样		四线制连接
噪声		<85dB
数据库		采用MySQL数据库集中管理测试数据
上位机通讯方式		基于TCP/IP协议
服务器磁盘配置		500GB
数据输出方式		EXCEL 2003,2010、TXT
服务器操作系统		Windows 7
通信接口		网口
设备工作环境要求
指标项目		指标参数
工作温度范围		0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃）
存储温度范围		-10℃~50℃
工作环境相对湿度范围		≤70% RH（没有水汽凝结）
存储环境相对湿度范围		≤80% RH（没有水汽凝结）
夹具规格与尺寸
指标项目		指标参数
夹具类型		鳄鱼夹具
夹具图片，配其中一种		聚合物夹具
夹具图片，配其中一种		图片仅供参考，以实物为准
每单元机箱尺寸		36U（24”），W730D600H1780
整机通道数		16
备注：不兼容带具有软起功能的保护板电池的测试
