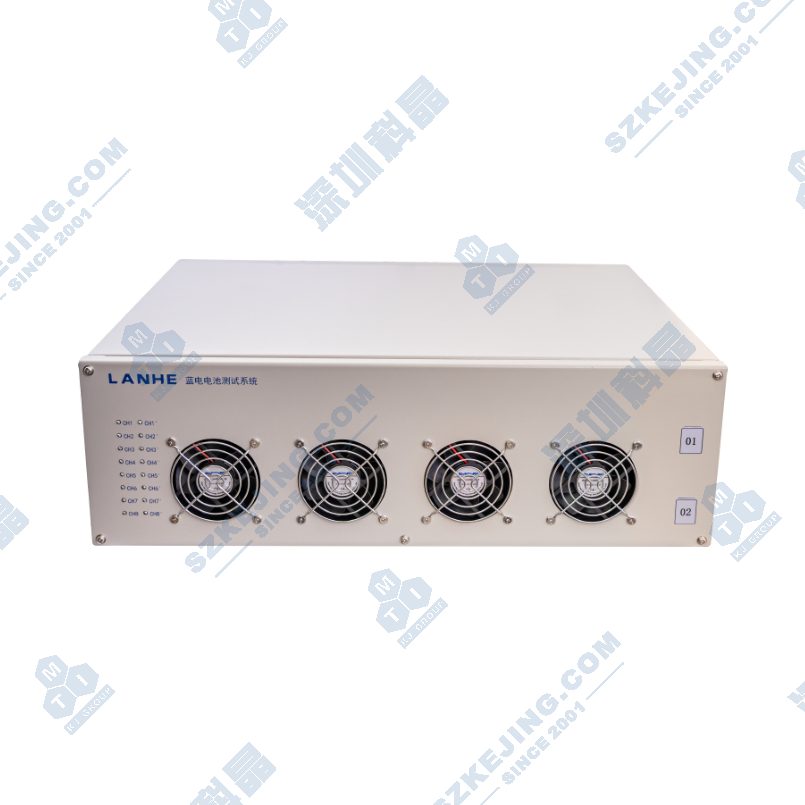

蓝电电池测试系统

CT5002A 5V 3A&30A 蓝电电池测试系统

产品型号：CT5002A 5V 3A&30A

上架时间：2022-07-07

版本号：V1.0

产品简述产品详情产品视频留言咨询

可用于汽车动力电池电芯、电池组、大型燃料电池等大功率电池的各种测试。

功能特点

模块化设计，通道数量、量程可按需求定制；
每个通道可任意设置恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、恒阻放电、直流内阻测试、静置工作模式等；
每通道完全独立，可分别工作于不同的测试场景，互不影响；
具备完善的软、硬件多级保护，具有掉电保护功能,以及急停开关保护；
双向AC-DC设计，提高能源利用率，在放电测试环境下，电能反馈电网，节能环保；
设备自带控制终端，可脱机工作；
具备记录完整的测试过程, 测试数据备份管理，支持在线修正电流电压精度。

技术参数
输入	电源	三相AC380V±20%/50HZ
	功率	2.4KW
	阻抗	≥1MΩ
通道数		16通道
整机效率		>85%
电压	单通道输出电压范围	充电：0~5V 放电：1.5V~5V
	精度	0.05%RD+0.05%FS
	采样时间(S)	100ms（出厂前如有需求可调整至10mS）
电流	单通道输出电流范围	充/放电：0.003A~30A
	精度	0.05%RD+0.05%FS
	采样时间(S)	100ms
功率	单通道输出功率	0KW~300W
功率	稳定度	±0.05% of FS
频率	记录频率	10Hz
时间	工步时间范围	≤(365*24)小时/工步时间格式支持00：00：00 (h、min、s)
	充放电电流上升时间(从0到60A)	≤5ms
	充放电转换时间	≤40ms
充电	充电模式	恒流、恒压、恒流恒压充电
充电	截止条件	电压、电流、相对时间，温度（需配温度辅助通道）
放电	放电模式	恒流、恒功率、恒压
放电	截止条件	电压、电流、相对时间，温度（需配温度辅助通道）
循环	循环测试范围	1~65535次
	单循环工步数	256
	循环嵌套	具有嵌套循环功能，最大支持3层嵌套
	安全保护	可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、掉电数据保护、脱机测试（该功能由中位机和上位机实现）
	硬件保护	电池防反接保护
DC/DC通道配置		300W, 一通道，单通道输出30A电流
DC/AC模块最大功率		2400W，一台
工况模拟		支持800步工况导入
隔离方式		工频隔离
防护等级		IP20
冷却方式		强制风冷
通道控制模式		独立控制
接线方式		ABC/N/PE
噪声		<65dB
上位机通讯方式		基于TCP/IP协议
数据输出方式		EXCEL、TXT、图表
通信接口		CAN/网口
工作温度		0~40℃
湿度		＜95%（无凝露）
海拔		3000m
保护功能		在电池测试过程中，任何时候出现供电系统停电或掉电，本测试系统均能保证不丢失数据，重新上电后，测试系统具备自恢复功能，能从上次掉电的地方无缝接续，继续测试过程。
保护措施		系统具有从硬件、下位机软件到上位机软件三级保护措施。硬件有限流电路以及可恢复的电子报险（PTC）；软件允许用户定义每个通道的过电压、欠电压、充电过电流、放电过电流、过充容量、过放容量等参数值。

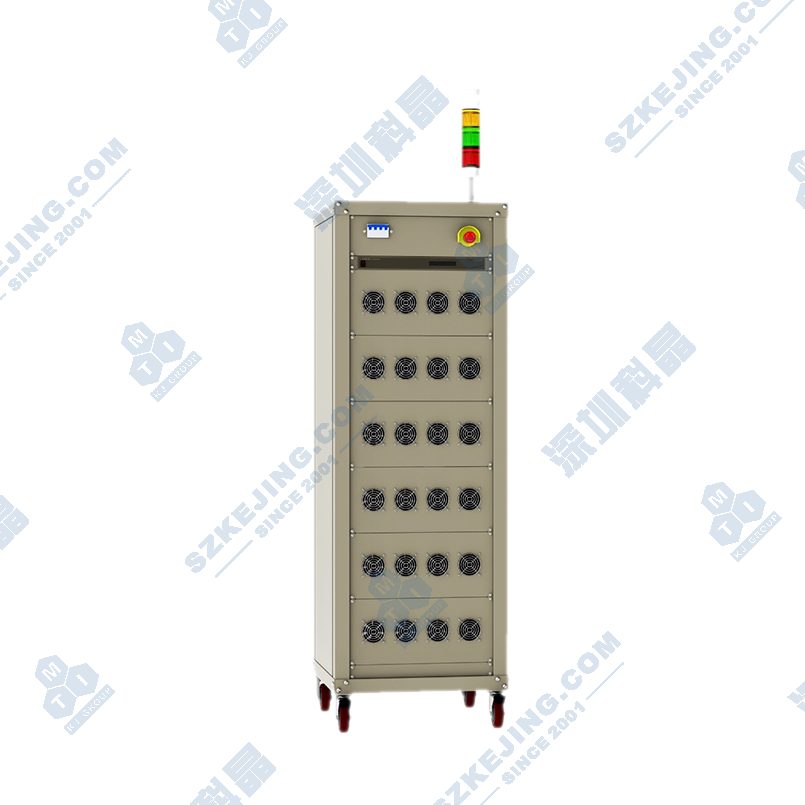

规格尺寸		四层机柜：600mm(宽）600mm(深）1313.5mm(高）六层机柜：600mm(宽）600mm(深）1753.5mm(高）
