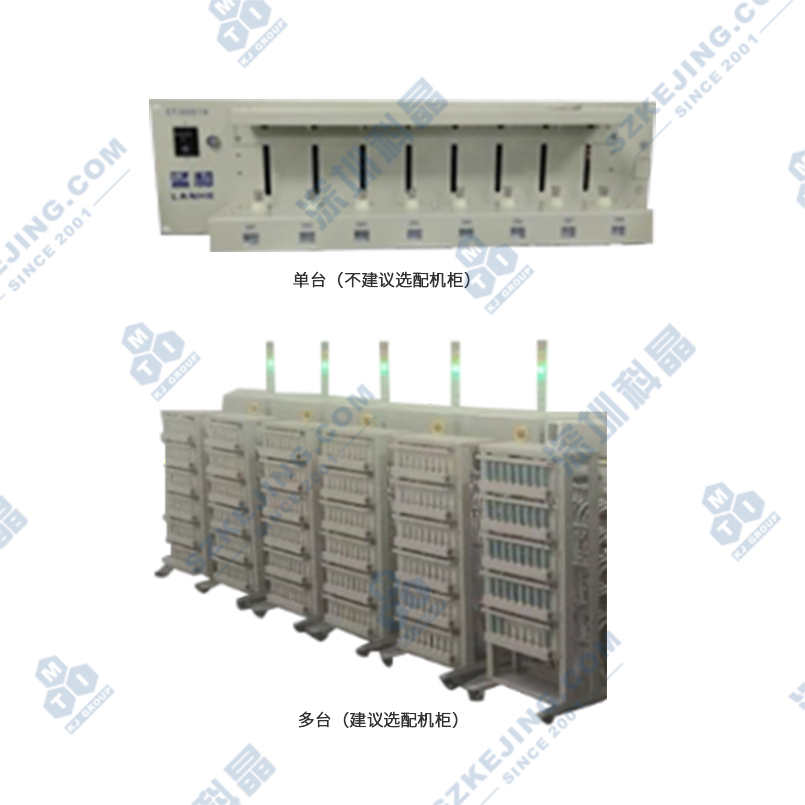

CT3002KC 5V 1A&12A/含AT2016A 电压温度辅助通道

应用范围：本设备应用于圆柱电池生产或实验中的循环、容量、倍率测试；过充、过放承受能力测试；寿命老化测试和质量控制等。

产品型号：CT3002KC 5V 1A&12A/含AT2016A

单台设备尺寸：H154*W540*D446mm

重量：18KG

上架时间：2022-12-14

版本号：V1.2

A^-A⁺

产品简述产品详情产品视频留言咨询

本设备应用于圆柱电池生产或实验中的循环、容量、倍率测试；过充、过放承受能力测试；寿命老化测试和质量控制等。

功能特点

模块化设计，每个模块为独立的 8 个通道；
每个通道可任意设置为恒流充放电、恒压充电、恒功率放电*、恒阻放电*、直流内阻测试*、静置等模式；
每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响；
通道有完备的软、硬件多级保护；
有独立的硬件恒流源和恒压源；
支持掉电保护；
支持在线修正电流、电压精度，实现用户“边测试，边校准”。

技术参数
规格型号	型号	CT CT3002KC 5V1A&12A
	单台电压	单相AC220V
	单台功率	800W
	规格	电压：5V ；电流：1A&12A
	通道数量	8通道 /台
	尺寸	单台尺寸：H154W540D446mm
	重量	18KG
电压	电压范围	充电：0V~5V 放电：1.5V~5V
电压	精度	（0.05％FS）（FS：满量程）
电流	电流范围	量程一：2mA～1A 量程二：1A～12A
电流	精度	（0.05％FS）（FS：满量程）
时间	设定范围	≤（365*24）小时/工步时间格式支持00:00:00（h、min、s）时间分辨率≤1s，相对误差≤±0.1% 时间设置无限制，（计算机系统时间，无累计误差）
时间	电流响应时间（10%~90%）	≤10ms
采样速率		100ms
分辨率		电压：1mv 电流：1mA
恒功率精度		0.1%RD+0.1%FS（控制）、0.1%RD+0.1%FS（测量）
恒阻精度		0.1%RD+0.1%FS（控制）、0.1%RD+0.1%FS（测量）
安全保护条件		过压、欠压、过流、欠流、过充容量、过放容量，容量保持率等
限制条件		时间、电压、电流、容量等近20种
稳定性		无容量异常散点：突然偏高、偏低；无电流异常：达不到设定值，波动；无过充、过放、恒压充电异常
电池配组		可对电池组进行配组
输入阻抗		≥1MΩ
电压电流分辨率		5位有效数字（自动）
测试软件		支持WIN7/8/10等操作系统
软件功能支持		1.Δt≥1s或ΔI≥2mA或ΔV≥5mV 2.采集电压、电流、容量、时间、能量、效率、容量保持率等 3.过充、过放保护（设置电压/电流/容量上下限保护），并支持有对各工步的独立保护 4.电池正负极反接保护 5.电压夹未夹好为零电压，电流夹不具备采集电压功能 6.不同通道电压、电流夹搭配错误，无电压（非带电池情况下） 7.导出数据为excel格式(导出含工步流程、工步数据、详细工步数据功能) 8.停电、暂停接续功能 9.电压、电流、容量、温度曲线图 10.显示电池循环保持率，并可作为控制条件 11.批量导出循环汇总数据 12．支持设备运行条件下校准，即边测试，边校准 13.支持流程图式编程界面，更简化、便捷 14.单程序工步步数不少于800步，支持循环嵌套，最多可达5层 15.支持查看每个记录点的系统时间，异常测试事件动态 16.可对电池进行容量分选和配组 17. 条件支持自动比较符“→”，可极大地避免选择“＞、≥、＜、≤”的麻烦 18.逆向保护：充电过程中，检测到电池电压下降，可自动保护停止通道测试
数据安全		1.出现设备断电、通讯中断、电脑故障、死机、急停、报警停机后，可恢复数据传输，无数据丢失情况 2.具备数据双备份功能；支持预约备份，即时备份，定时备份等多种方式
测试功能		充电：恒流、恒压、恒功率、直流内阻、静置等放电：恒流、恒功率、恒阻、直流内阻、静置等循环寿命试验充、放电容量测试倍率充放电试验电池过充、过放承受能力实验直流内阻测试恒阻放电支持掉电保护，数据自动备份恒功率充放电
通讯方式		RS422
循环次数		≤ 65000
工步步数		≤ 800
设备本身带有校准功能		可在线校准电流、电压
配件	夹具	定制通用夹具
	辅助通道	按需配置
	通讯线	3.0米或0.5米或单独定制
使用要求	环境	输入电压工作范围：~220V±10% *环境温度：0~40℃ 相对湿度：≤90%
使用要求	电脑（用户自备）	内存：8G 硬盘：500G 侧面接口：1个标准九针串口；扩展性：1个PCI/PCI-E USB接口鼠标键盘 WIN7/8/10等操作系统
