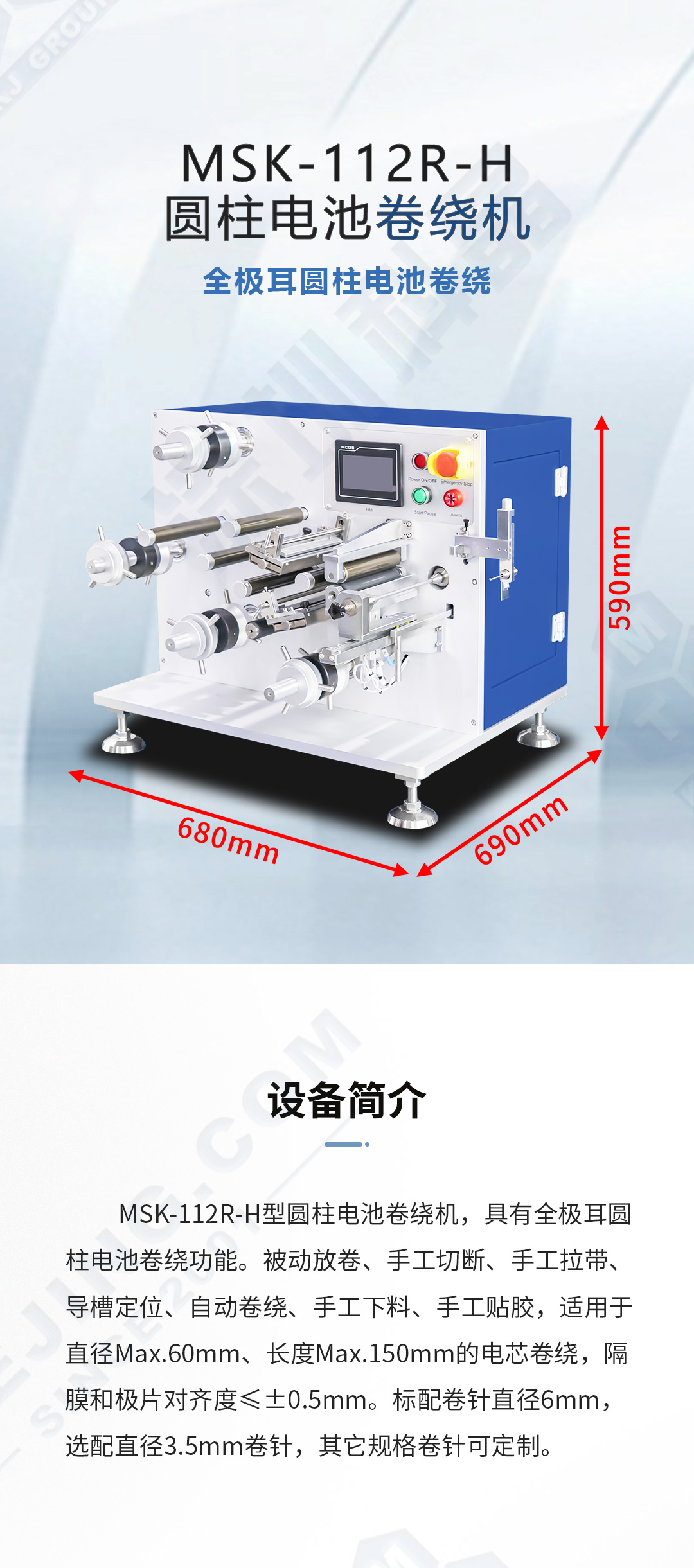

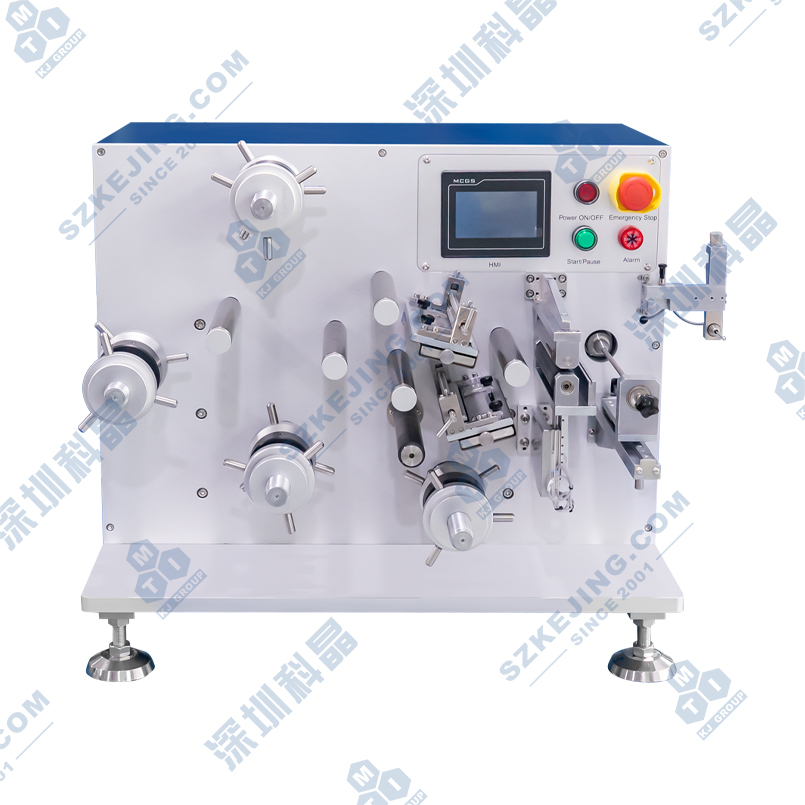

MSK-112R-H 圆柱电池卷绕机

应用范围：MSK-112R-H型圆柱电池卷绕机，具有全极耳圆柱电池卷绕功能。被动放卷、手工切断、手工拉带、导槽定位、自动卷绕、手工下料、手工贴胶，适用于直径Max.60mm、长度Max.150mm的电芯卷绕，隔膜和极片对齐度≤±0.5mm。标配卷针直径6mm，选配直径3.5mm卷针，其它规格卷针可定制。

产品型号：MSK-112R-H

设备尺寸：L680mm*W690mm*H590mm

重量：约150Kg

上架时间：2024-09-18

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-112R-H型圆柱电池卷绕机，具有全极耳圆柱电池卷绕功能。被动放卷、手工切断、手工拉带、导槽定位、自动卷绕、手工下料、手工贴胶，适用于直径Max.60mm、长度Max.150mm的电芯卷绕，隔膜和极片对齐度≤±0.5mm。标配卷针直径6mm，选配直径3.5mm卷针，其它规格卷针可定制。

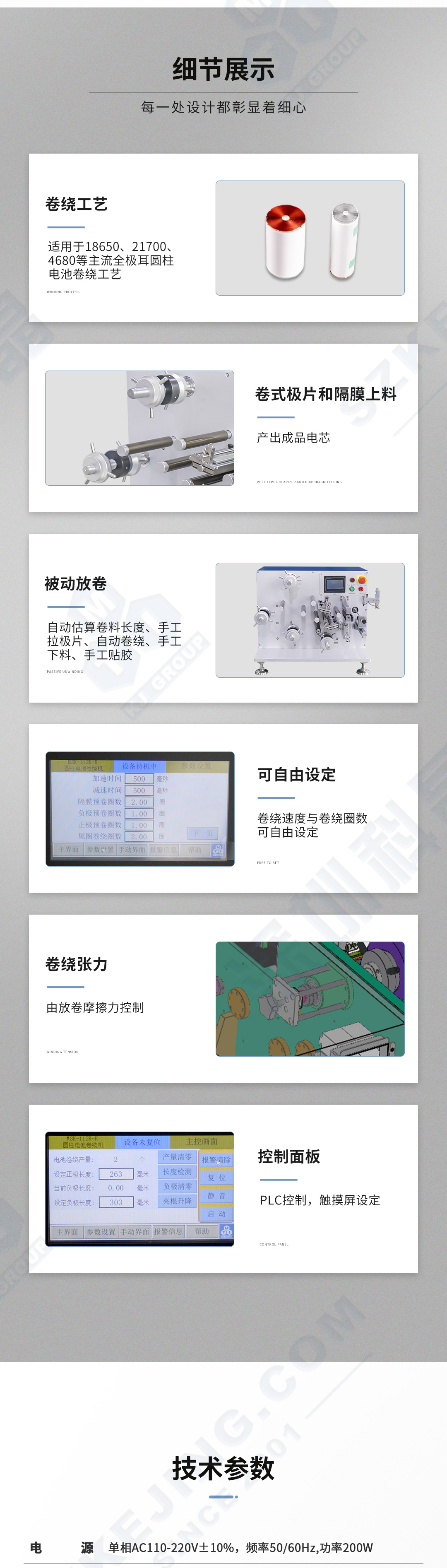

功能特点

适用于18650、21700、4680等主流全极耳圆柱电池卷绕工艺；
卷式极片和隔膜上料，产出成品电芯；
被动放卷、自动估算卷料长度、手工拉极片、自动卷绕、手工下料、手工贴胶；
极片导槽定位，导槽位置、宽度可调；
卷绕速度与卷绕圈数可自由设定；
卷绕张力由放卷摩擦力控制，不可设定；
桌面式立板结构；
PLC控制，触摸屏设定；
设备占地面积小，适合实验室使用。

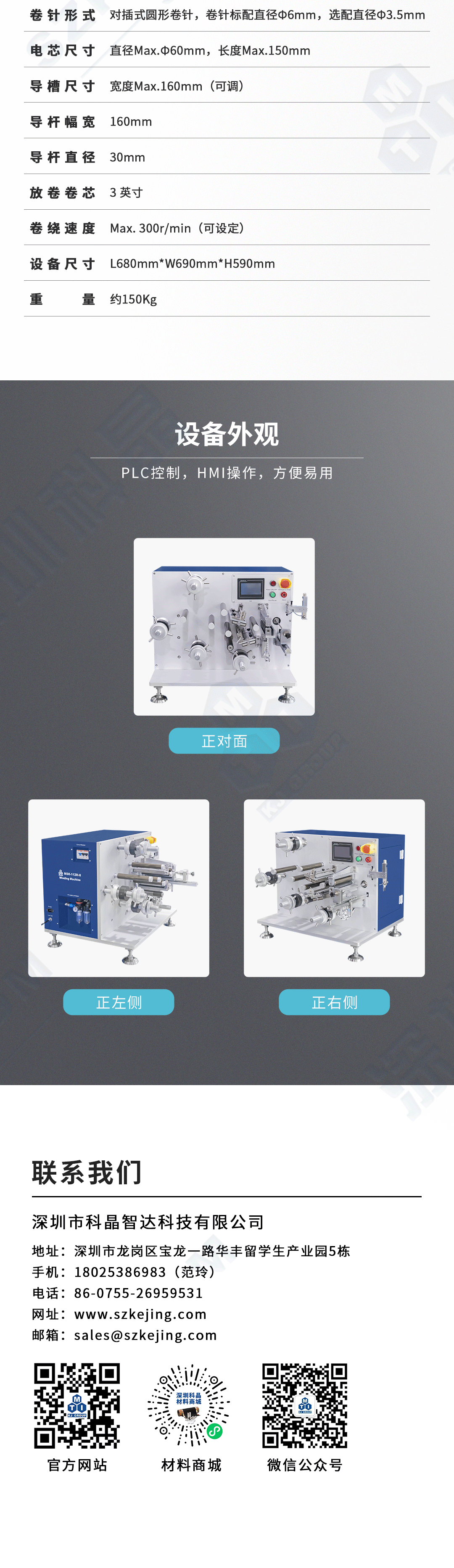

技术参数
电源	单相AC110-220V±10%，频率50/60Hz,功率200W
卷针形式	对插式圆形卷针，卷针标配直径Φ6mm，选配直径Φ3.5mm 备注：两种卷针适应范围 1、Φ3.5卷针适应范围：电池中心孔内径3.5 mm，长度≤100mm，电池外径≤30mm； 2、Φ6卷针适应范围：电池中心孔内径6 mm，长度≤150mm，30mm<电池外径≤60mm。
电芯尺寸	直径Max.Φ60mm，长度Max.150mm
导槽尺寸	宽度Max.160mm（可调）
导杆幅宽	160mm
导杆直径	30mm
放卷卷芯	3英寸
卷绕速度	Max. 300r/min（可设定）
设备尺寸	L680mmW690mmH590mm
重量	约150Kg
