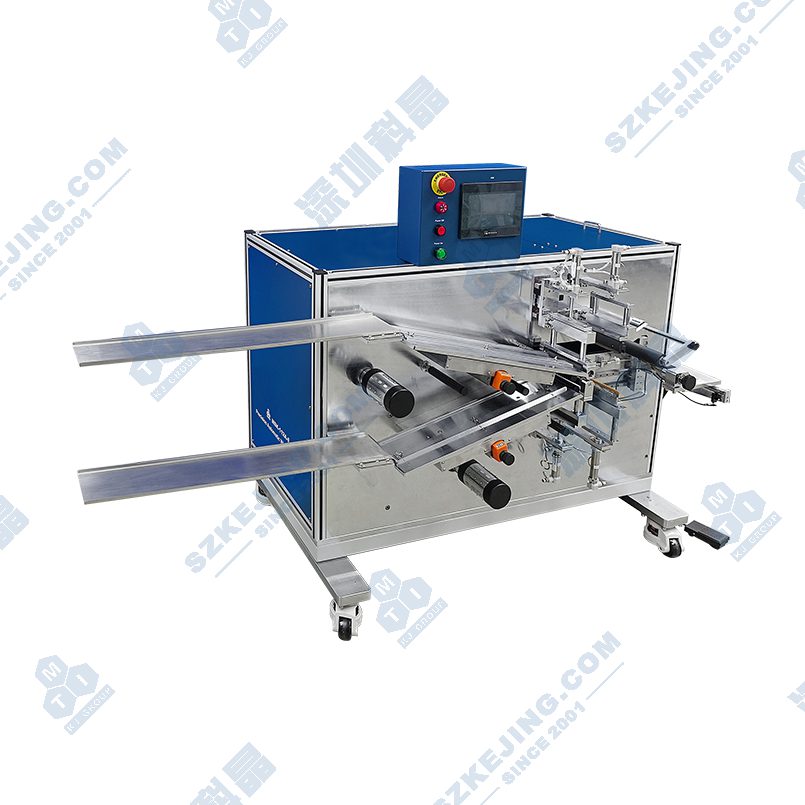

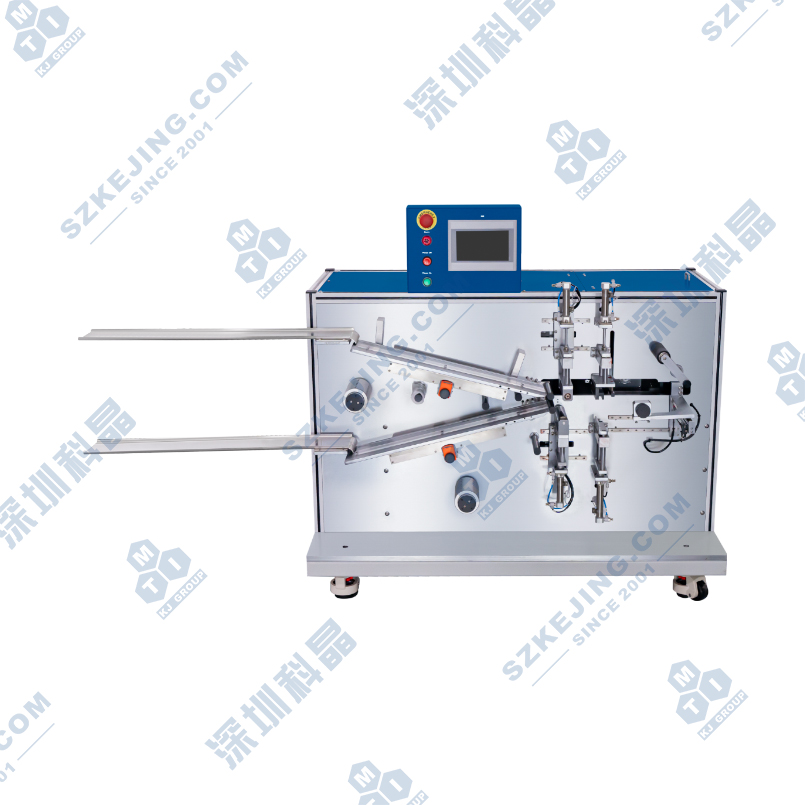

MSK-112A-E 半自动方形圆形一体式卷绕机

应用范围：MSK-112A-E 型半自动方形圆形一体式卷绕机具有方形和圆形两种卷绕功能。手工上料、导槽定位，自动切断，手工下料，手工贴胶。适用于圆柱电池直径 14-46mm、长度 30-100mm（不含极耳）和方形电池长度 30-100mm、电池宽度 30-90mm、厚度 Max10mm 的电芯卷绕。标配圆柱电池卷针直径 3.5mm 和方形电池卷针 3050，托板长 780mm，宽度 120mm，可选配或定制其它规格卷针和 4680 加长托板。

产品型号：MSK-112A-E

设备尺寸：约 L1920×W720×H1190mm

重量：约 480Kg

上架时间：2022-01-11

版本号：V2.4

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-112A-E 型半自动方形圆形一体式卷绕机具有方形和圆形两种卷绕功能。手工上料、导槽定位，自动切断，手工下料，手工贴胶。适用于圆柱电池直径 14-46mm、长度 30-100mm（不含极耳）和方形电池长度 30-100mm、电池宽度 30-90mm、厚度 Max10mm 的电芯卷绕。标配圆柱电池卷针直径 3.5mm 和方形电池卷针 3050，托板长 780mm，宽度 120mm，可选配或定制其它规格卷针和 4680 加长托板。

功能特点

可实现方形电芯卷绕和圆形电芯卷绕两种工艺要求；
极片导槽定位，导槽位置、宽度可调；
卷绕速度与卷绕圈数可自由设定；
卷绕材料定位精度高；
手工上下料，自动卷绕；
隔膜低张力控制，可设定；
PLC 控制，触摸屏设定，脚踏开关操作；
设备占地面积小，适合实验室使用。

技术参数
电源		单相 AC220V±10%，频率 50Hz，功率 0.8KW
气源		0.5-0.8MPa 压缩空气
卷绕方式		圆形卷绕、方形卷绕
圆形卷绕	卷针类型	对插式圆形卷针【标配卷针直径 3.5mm】
圆形卷绕	电芯尺寸	直径ΦD： 14-46mm，长度 L：30-100mm（不含极耳）
方形卷绕	卷针类型	对插式方形卷针【标配方形卷针 3050】
	卷针尺寸	1#2030……长度 158mm，宽度 20-30mm 可调，厚度 6mm 2#3050……长度 158mm，宽度 30-50mm 可调，厚度 6mm 3#4060……长度 158mm，宽度 40-60mm 可调，厚度 6mm 4#6080……长度 158mm，宽度 60-80mm 可调，厚度 6mm 【以上规格可选，标配 1 套卷针，标配规格客户指定】
	电芯尺寸	电芯长度 L：30-100mm（不含极耳）电芯宽度 W：30-90mm 电芯厚度 H：Max.10mm
导槽尺寸		长度 570mm，导向宽度 30-100mm（可调）
托板尺寸		标配：长度 780mm，宽度 120mm（其余尺寸需定制）
导棍幅宽		120mm
隔膜卷芯		3英寸
隔膜卷径		Max.250mm
张力控制		10N以内可设定
卷绕速度		Max.100r/min（可设定）
设备尺寸		约L1920×W720×H1190mm
重量		约480Kg
