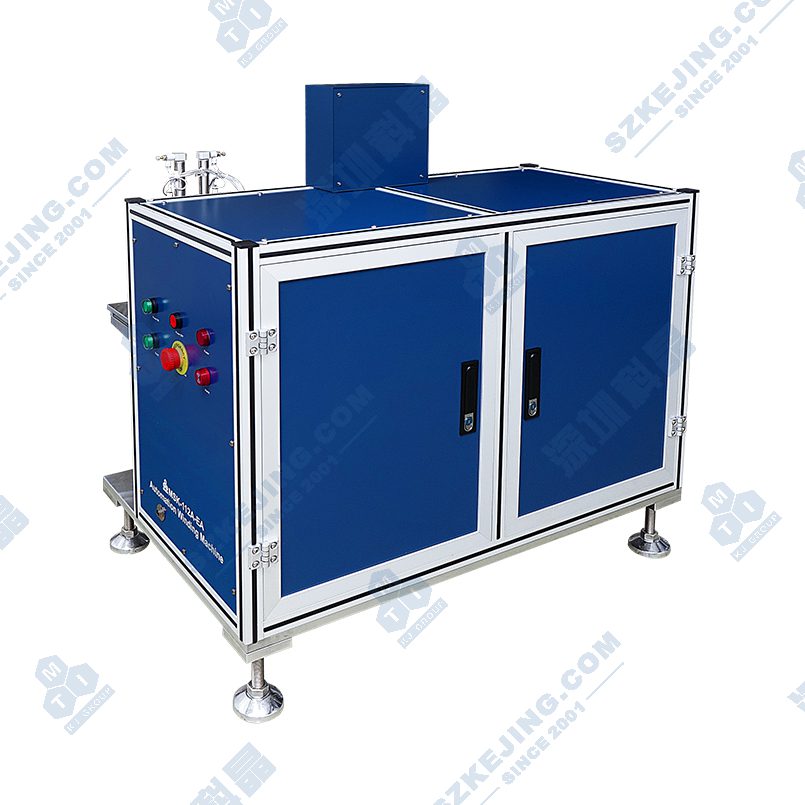

MSK-112A-EA 半自动圆柱形卷绕机

应用范围：MSK-112A-EA型半自动圆柱卷绕机，具有圆柱电池卷绕功能，手工上料、导槽定位，自动切断，手工下料，隔膜放卷低张力控制，适用于直径14-46mm，长度35-80mm（不含极耳）的电芯卷绕，隔膜和极片对齐度≤±0.5mm.标配卷针直径3.5mm，托板长800mm，宽度96mm，选配卷针罩和4680加长托板，其它规格卷针可定制。

产品型号：MSK-112A-EA

设备尺寸：L1650mm*W630mm*H1010mm

重量：约300Kg

上架时间：2022-01-11

版本号：V2.2

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-112A-EA型半自动圆柱卷绕机，具有圆柱电池卷绕功能，手工上料、导槽定位，自动切断，手工下料，隔膜放卷低张力控制，适用于直径14-46mm，长度35-80mm（不含极耳）的电芯卷绕，隔膜和极片对齐度≤±0.5mm.标配卷针直径3.5mm，托板长800mm，宽度96mm，选配卷针罩和4680加长托板，其它规格卷针可定制。

功能特点

极片导槽定位，导槽位置、宽度可调。
卷绕速度与卷绕圈数可自由设定。
卷绕材料定位精度高。
手工上下料，自动卷绕。
隔膜低张力控制，可设定。
单立板落地式结构。
PLC控制，触摸屏设定，脚踏开关操作。
设备占地面积小，适合实验室使用。

技术参数
电源	单相AC220V±10%，频率50Hz，可定制单相AC110V±10%，频率60Hz ，功率1KW
气源	0.5-0.8MPa压缩空气
卷针形式	对插式圆形卷针【标配卷针直径 3.5mm】
电芯尺寸	直径ΦD：14-46mm，长度L：35-80mm（不含极耳）
隔膜对齐精度	≤±0.5mm(隔膜间相对位置尺寸)
极片对齐精度	≤±0.5mm(极片间相对位置尺寸)
导槽尺寸	长度580mm，导向宽度35-80mm（可调）
托板尺寸	标配：长度800mm，宽度96mm（其余尺寸需定制）
导棍幅宽	90mm
隔膜卷芯	3英寸
隔膜卷径	Max.250mm
张力控制	150g以内可设定
卷绕速度	Max.300r/min（可设定）
设备尺寸	L1650mmW630mmH1010mm
重量	约300Kg
