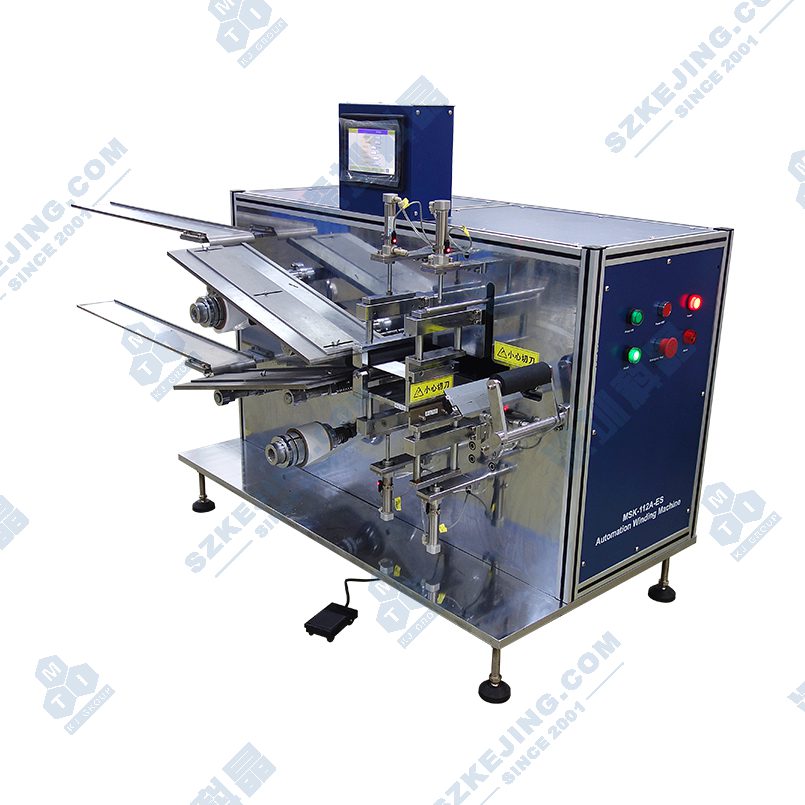

MSK-112A-ES 方形电池半自动卷绕机

应用范围：MSK-112A-ES半自动方形卷绕机是一款可应用于方形锂离子电池卷绕工艺的设备。该设备设计隔离膜卷料上料，极片片式上料，手动放片，自动拉膜、插针和卷绕。卷针采用梯形对插式组合设计，可在一定范围内调节卷绕电芯的宽度。设备结构紧凑，操作简单，维修方便，卷绕整齐度好，适用电池尺寸范围较宽。

产品型号：MSK-112A-ES

上架时间：2020-04-07

安装尺寸：L1100mm*W700mm*H900mm

重量：约450Kg

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-112A-ES半自动方形卷绕机是一款可应用于方形锂离子电池卷绕工艺的设备。该设备设计隔离膜卷料上料，极片片式上料，手动放片，自动拉膜、插针和卷绕。卷针采用梯形对插式组合设计，可在一定范围内调节卷绕电芯的宽度。设备结构紧凑，操作简单，维修方便，卷绕整齐度好，适用电池尺寸范围较宽。

功能特点

单立板式结构，可应用于方形锂离子电池卷绕工艺；
隔离膜卷料上料，被动式张力控制，张力大小可调；
片式极片上料，导向板导正，人工送入卷针，卷绕过程真空辅助吸片；
对插式梯形卷针，一侧自动退回，一侧可拔出，卷绕速度可设定；
卷绕电芯尺寸兼容性设计，长度30-100mm内可通过调整夹具实现，宽度变化10mm内可调整卷针，超出须更换卷针；
PLC控制，触摸屏操作，各项参数均可设定，设计全自动循环步进功能，可按步回退；
可选配自动胶布机，辅助贴胶布；

技术参数
电源	电压单相AC220V±10%(可定制110VAC)，频率50Hz/60Hz，功率1KW
气源	0.5~0.8MPa压缩空气
使用环境	建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
卷绕方式	卷料隔膜，片式极片
卷针形式	对插式梯形卷针，标配宽度40-60mm
卷绕尺寸	宽度30-80mm，长度30-100mm，厚度最大10mm
卷绕精度	整齐度好于0.5mm
导槽长度	1200mm，极片可稍长
切膜方式	自动切断
张力控制	150g以内可设定
宽度调节	手动调整卷针实现10mm内的调整，超出部分需要更换卷针
卷绕速度	可在触摸屏设定
正负极耳	位置可通过电机起卷设定
胶布贴装	提供自动出胶布机，手工贴胶布
安装尺寸	L1100mmW700mmH900mm
重量	约450Kg

暂无内容

MSK-112A-ES方形电池半自动卷绕机操作视频
