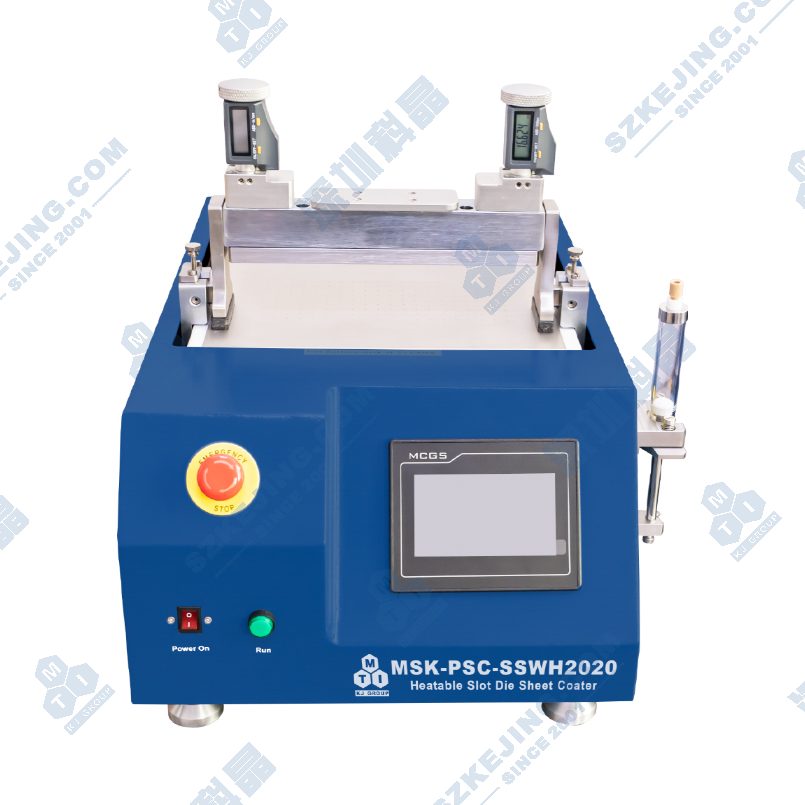

MSK-PSC-SSWH2020 加热型平板狭缝涂布机

应用范围：MSK-PSC-SSWH2020 加热型平板狭缝涂布机是一款应用于针对片状基材进行精密薄膜涂布的设备，采用狭缝挤出涂布方式(可选用刮刀涂覆、线棒涂覆等涂覆工艺)。可完成对刚性基材（如玻璃）或柔性基材（如PET 膜）的涂覆工艺。设备主要由挤压式模头、涂布加热平台、供料系统和控制系统组成。该设备主要用于燃料电池、钙钛矿太阳能光电膜、OLED 等领域的片式基材的表面涂覆。

产品型号：MSK-PSC-SSWH2020

设备尺寸：约L550mmXW385mmXH290mm（高度不含涂布框架，以实物为准）

重量：约36KG（以实物为准）

上架时间：2025-02-28

版本号：V1.3

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-PSC-SSWH2020 加热型平板狭缝涂布机是一款应用于针对片状基材进行精密薄膜涂布的设备，采用狭缝挤出涂布方式(可选用刮刀涂覆、线棒涂覆等涂覆工艺)。可完成对刚性基材（如玻璃）或柔性基材（如PET 膜）的涂覆工艺。设备主要由挤压式模头、涂布加热平台、供料系统和控制系统组成。该设备主要用于燃料电池、钙钛矿太阳能光电膜、OLED 等领域的片式基材的表面涂覆。

功能特点

精密加热涂布平台，具备基材定位、真空吸附功能;
可兼容狭缝涂覆、刮刀涂覆、线棒涂覆三种涂布方式;
涂布模头与涂布平台间隙采用数显千分尺控制，涂布模头高度可控制在极小的精度内;
一体供料系统，供料精度高，同时供料管道便于拆装清洗;
涂布移动机构步进电机驱动，响应快速，动作平稳;
PLC 控制，HMI 操作，方便易用。

技术参数
电源	单相AC220V，频率50Hz（可定制60Hz），功率约450W
涂布类型	平板连续涂布、平板分条涂布
基材类型	刚性基材（如玻璃）或柔性基材（如PET 膜）
基材厚度	Max 5mm
基材宽度	200mm
涂布范围	Max:200mm×200mm（基材宽度200，基材长度200）
涂布速度	0.5-50mm/s
模头精度	0.002mm
模头间隙调节	0mm 至+5 mm（0 代表模头接触涂布平台）
间隙调节精度	0.001mm
涂布厚度	0.005-0.1mm（湿膜，取决于材料和系统的选择）
供料速度	MAX 500uL/s
供料容量	10ml（适配进样器）
浆料粘度	1-1000cp
加热温度	常温-140℃(恒温设置)
设备尺寸	约L550mmXW385mmXH290mm（高度不含涂布框架，以实物为准）
重量	约36KG（以实物为准）
挤压模头
涂覆方式	挤压涂覆
适配模头	模头200
唇口高度	Max 5mm，可调
材质	SUS630
精度	唇口直线度≤2μm
模腔容积	2ml
垫片宽度	开口宽度Max.200mm 默认C 型开口，标配开口宽度200mm 和100mm 各一片
垫片厚度	10um
线棒涂覆器（选配）
涂覆方式	线棒涂覆
涂覆宽度	Max.200mm
材质	不锈钢
线棒直径	10mm
线棒规格参数	5μm、6μm、8μm、10μm、12μm、15μm 以上为湿膜厚度参数，与涂料参数相关，仅供参考
刮刀涂覆器（选配）
涂覆方式	刮刀涂覆
涂覆宽度	Max.200mm
刀口高度	Max 5mm，可调
调节精度	带千分表：1um
刀口直线度	≤4μm
