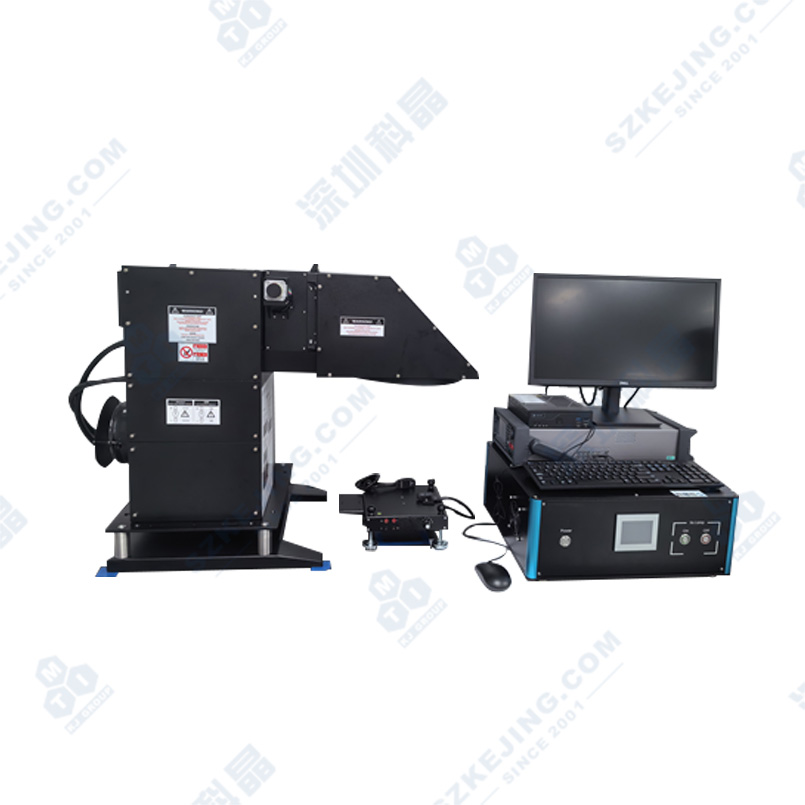

SS-X100R 太阳能电池伏安特性测试系统

应用范围：SS-X100R太阳能电池伏安特性测试系统可自动变光强，光强线性可调，可瞬时稳定，结合软件可进行理想因子分析。配套软件和平台功能强大，可切换手动/自动模式。广泛应用于光电测量和钙钛矿电池等领域。

产品型号：SS-X100R

上架时间：2024-11-27

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

SS-X100R太阳能电池伏安特性测试系统可自动变光强，光强线性可调，可瞬时稳定，结合软件可进行理想因子分析。配套软件和平台功能强大，可切换手动/自动模式。广泛应用于光电测量和钙钛矿电池等领域。

功能特点

光谱匹配度：符合AM1.5G光谱在波长300~1,200nm的能量分布比例 ≤12.5 A+级；
辐照不均匀度：在指定测试区域的辐照不均匀度达到标准均匀性＜2% A级；
时间不稳定度：长时间照射保持稳定的稳定性，可确保太阳能电池效率测试的准确性＜1% A+级；
测试软件：可控制shutter自动开启和关闭，避免组件持续照光而产生的温升影响，偏压延时设置，在测试开始前设置偏压输出，以便对电压响应较慢的组件稳定，后续再进行量测；
自动变光强：可测试0.02～1sun，精度1%，变光强不变光谱，进而测量理想因子n，支持正向扫描、逆向扫描、自动正逆扫功能，多重叠图显示，数据比对一目了然，方便标记；
Light Soaking功能：用于长时间光照老化测试，系统提供电池扫描法及定电圧法测试电池老化，根据设定时间间隔，扫描IV曲线，同时显示Voc、Pmax、Imax，可设定起止时间与扫描次数。

主要技术参数
光源	照射面积：10cm×10cm方形光斑光谱匹配度:AM1.5G，<±12.5%，A+级辐射空间均匀性：<±2%，A级时间不稳定性：<±1%，A+级 450W氙灯灯源准直角度：≦3度半角关机延迟冷却系统，用户可自行设定时间可整合手套箱使用辐射强度：优于1个太阳，最高可1200W/m² Shutter开关，支持自动或手动控制配备过热自动保护装置多段自动变光强测试功能： 1.光强变化范围0-100% 2.光强变化精度1% 3.最小可达0.02sun 4.自定义多段变光强自动测量
测量软件	自动IV测量功能：可测量Vmax/Imax/Isc/Jsc/Voc/FF/Pmax/Efficiency/Rs/Rsh等参数多重迭图显示功能 Quick-note功能 Semi-log IV显示功能支持NI GPIB、USB及RS232联机支持阶梯测量与脉冲测量模式自动正反向扫描测试支持双阶段测量电流时间I-T测量功能测量前Shutter自动开关控制正装和倒装电池极性切换测量测量数据自动备份报表输出(JPG及CSV) 树状式测试项目管理可汇入测量档案分析
标准电池	2cm×2cm有效照光面积标准lemon接口配有石英窗口 pt sensor传感器校准报告：溯源到NREL
测试样品台	适用于光源从上向下照射需根据用户样品尺寸定制载台主体为铁材加上烤漆处理
测量源表	型号：Keysight B2901BL 限压：21V 限流：1.5A
