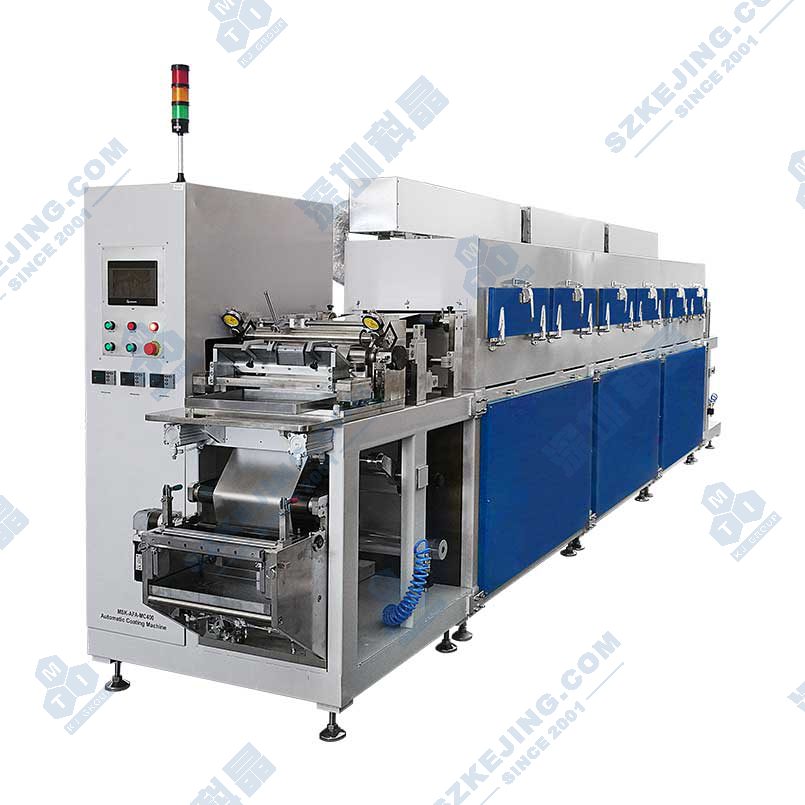

MSK-AFA-MC400 多功能涂布机

应用范围 :本设备是一款涂布方式多样以实现不同涂布工艺需求的一体机,主要集成了刮刀涂布、转移涂布、挤压涂布、流延涂布、微凹版涂布五种涂布方式。可实现连续涂布、间歇涂布、条纹涂布、网格涂布以及超薄涂层涂布等多种涂布工艺。主要应用于锂电池正、负极极片涂布工艺,也适用于对一些其它类型浆料及基材的涂布工艺。适合实验室或样品线用于产品的工艺摸索与中试试制。

产品型号 :MSK-AFA-MC400

上架时间 :2019-04-18

安装尺寸:L6700*W1200*H1900mm

重量 :约2t

版本号:V2.2

产品简述 产品详情 产品视频 留言咨询
       本设备是一款涂布方式多样以实现不同涂布工艺需求的一体机,主要集成了刮刀涂布、转移涂布、挤压涂布、流延涂布、微凹版涂布五种涂布方式。可实现连续涂布、间歇涂布、条纹涂布、网格涂布以及超薄涂层涂布等多种涂布工艺。主要应用于锂电池正、负极极片涂布工艺,也适用于对一些其它类型浆料及基材的涂布工艺。适合实验室或样品线用于产品的工艺摸索与中试试制。
  功能特点
  • 多种涂布功能,模块化结构,切换方便;
  • 可根据工艺需求选购功能模块;
  • 对涂料及基材适应性强,有较宽的涂布窗口;
  • 基材张力控制,走带稳定,收放卷配置纠偏装置;
  • 热风式烘箱,上、下双面吹风,干燥效果优质;
  • 可配置多节独立控温,实现涂料的梯度温度烘烤,可有效控制龟裂;
  • PLC控制,HMI操作,方便易用;
  • 标配MSK-50取样器,实现取样测量;
  • 可选溶剂处理装置;
  • 可选浆料供料装置.
  技术参数
电源 三相五线制AC380V±10%,频率50Hz,功率30KW
气源 0.5-0.8MPa压缩空气
导辊幅宽 400mm
基材幅宽 Max.380mm
机械速度 Max.5m/min
刮刀涂布 涂布类型 连续涂布
涂布宽度 50~360mm,可通过挡板调节
涂布速度 Max.2m/min(参考石墨负极涂布速度,粘度2000cp,固含量45%,涂层干厚90μm)
涂布厚度 单面厚度30~200μm(视浆料确定)

精度≤±3μm(不含边缘异常区域,取样测量标准见产品评估)

面密度 ≤±1.5%(含基材,不含边缘异常区域,取样测量标准见产品评估)
料盒容积 约1.5L(涂布宽度360mm)
背辊直径 Ф120mm
刮刀直径 Ф60mm
浆料体系 正极油系浆料(钴酸锂、磷酸铁锂、锰酸锂、三元)、负极水系浆料(石墨、硅系负极)、超级电容器浆料
转移涂布 涂布类型 连续涂布、间歇涂布
涂布宽度 50~360mm,可通过挡板调节
涂布速度 Max.2m/min(参考石墨负极涂布速度,粘度2000cp,固含量45%,涂层干厚90μm)
涂布厚度 单面厚度30~200μm(视浆料确定)

精度≤±3μm(不含边缘异常区域,取样测量标准见产品评估)

面密度 ≤±1.5%(含基材,不含边缘异常区域,取样测量标准见产品评估)
涂布长度 涂层长度10~5000mm,留白长度10~100mm,精度±0.5mm
两面对齐 ±0.5mm(长度方向)
料盒容积 约2L(涂布宽度360mm)
涂辊直径 Ф120mm
背辊直径 Ф120mm
刮刀直径 Ф100mm
浆料体系 正极油系浆料(钴酸锂、磷酸铁锂、锰酸锂、三元)、负极水系浆料(石墨、硅系负极)、超级电容器浆料
挤压涂布 涂布类型 连续涂布、间歇涂布、条纹涂布、网格涂布
涂布宽度 50~360mm,更换垫片调节
涂布速度 Max.2m/min(参考石墨负极涂布速度,粘度2000cp,固含量45%,涂层干厚90μm)
涂布厚度 标配模头,单面厚度50~160μm(视浆料确定)

精度≤±2μm(不含边缘异常区域,取样测量标准见产品评估)

面密度 ≤±1%(含基材,不含边缘异常区域,取样测量标准见产品评估)
涂布长度 涂层长度10~5000mm,留白长度10~100mm,精度±0.5mm
两面对齐 ±0.5mm(长度方向)
模腔容积 约0.2L
背辊直径 Ф120mm
浆料体系 正极油系浆料(钴酸锂、磷酸铁锂、锰酸锂、三元)、负极水系浆料(石墨、硅系负极)、超级电容器浆料
流延涂布 涂布类型 连续涂布
涂布宽度 50~360mm,更换垫片调节
涂布速度 Max.2m/min(参考石墨负极涂布速度,粘度2000cp,固含量45%,涂层干厚90μm)
涂布厚度 单面厚度30~200μm(视浆料确定)

精度≤±5μm(不含边缘异常区域,取样测量标准见产品评估)

面 密 度 ≤±1.5%(含基材,不含边缘异常区域,取样测量标准见产品评估)
模腔容积 约0.15L
小料罐容积 约0.4L
背辊直径 Ф120mm
微凹版涂布 涂布类型 连续涂布
涂布宽度 50~360mm,更换凹版辊调节
涂布速度 Max.4m/min(陶瓷浆料)
涂布厚度 精度≤±1.5μm(不含边缘异常区域,取样测量标准见产品评估)
料盒容积 约0.2L
凹版辊径 Ф30mm
干燥单元 单节1.5m,三节共4.5m(标配为热风干燥)
干燥温度 Max.150±5℃(工作位置),可设定
进风 每节1台,离心风机,风量750m3/h,功率 250W,接口:Ф125(5寸铝箔风管)
排风 共1台,离心风机,风量2280m3/h,功率 1100W,接口:Ф150(6寸铝箔风管)
加热箱 单节含U型加热管9根,单根1KW,计9KW
张力控制 Max.80N
收放卷径 Max.Ф300mm
收放卷精度 ±0.5mm
收放卷芯 3英寸气胀轴
操作方向 沿箔材传递方向,右侧为操作侧
设备尺寸 L6700*W1200*H1900mm
重量 约2t
