多功能涂布机

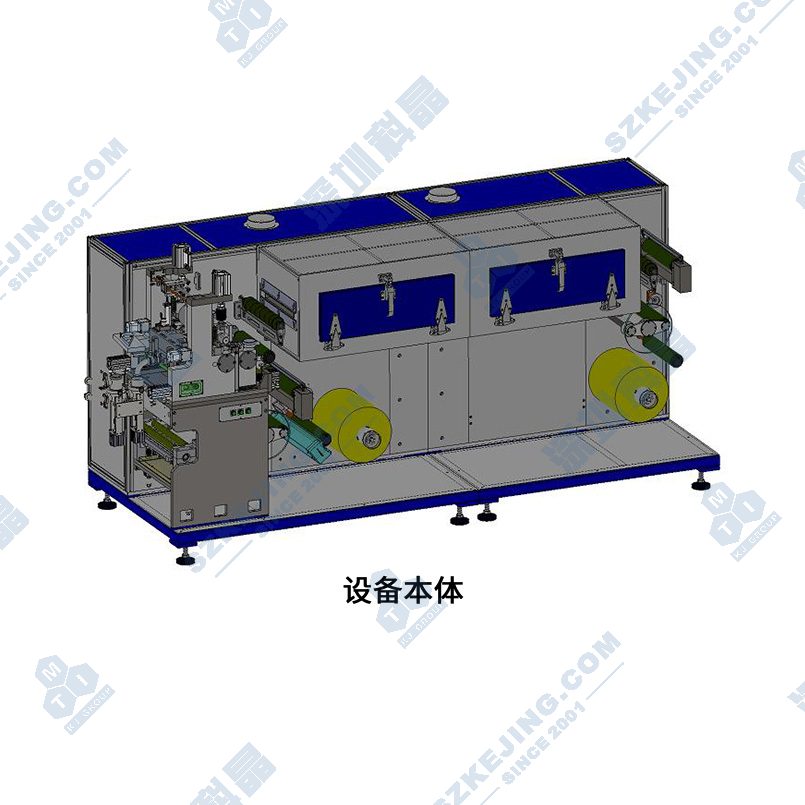

MSK-AFA-MC300-DE-W2-G 多功能涂布机

应用范围：MSK-AFA-MC300 型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽300mm，涂布宽度50-260mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压+微凹涂布、转移+微凹涂布、挤压转移+微凹涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头，150℃热风烘箱，控制箱外置，可放手套箱内进行涂布工艺验证。

产品型号：MSK-AFA-MC300-DE-W2-G

设备尺寸：涂布机约L2650 x W850 x H1100mm(以最终设计为准)

外置电箱约L1000 x W600 x H1500mm(以最终设计为准)

供料装置约L679 x W215 x H286mm

重量：涂布机约1100Kg

供料装置约22Kg

上架时间：2025-12-11

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-AFA-MC300 型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽300mm，涂布宽度50-260mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压+微凹涂布、转移+微凹涂布、挤压转移+微凹涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头，150℃热风烘箱，控制箱外置，可放手套箱内进行涂布工艺验证。

功能特点

可根据需求选配涂布方式，本机配置转移涂布功能；
挤压涂布：
1、slot die 狭缝挤出涂布，涂布精度高、一致性好；
2、可配置多种涂布模头，以适应不同涂料参数；
3、浆料封闭运行，无外界参数干扰；
4、通过配置不同垫片可实现连续涂布、条纹涂布；
5、配置浆液柱塞泵供料装置MSK-151-L1000。
转移涂布：
1、较宽的涂布窗口，适应多种涂布场景，尤其适用于前期研发阶段；
2、可实现连续和间歇涂布；
3、逗号刮刀计量，刮刀高度电机调节，涂布精度高；
4、手工调节涂布宽度。
基材张力控制，走带稳定，收放卷配置纠偏装置;
热风式烘箱，上下双面吹风，干燥效果优质;
配置外置电箱，减少手套箱内部环境对电气控制元件影响;
PLC 控制，HMI 操作，方便易用。
注：客户另购设备手套箱要求参考： a、设备左侧与前后端满足操作（如图示意），含浆料添加，穿带，取放料设备维护等.
b、涂布机设备：重量：约1.2t(含卷料重量100kg）.
c、涂布机外形尺寸：约L2650xW850xH1100mm.
需考虑可操作性,供料装置清洁，手套操作设备高度，覆盖范围等，手套箱内尺寸：>L3600xW1200xH1200mm
过渡仓满足：>Ф260xL350mm.
环境保持：1)温度稳定控制：涂布干燥过程产生热量（Max.150℃)（温度保持室内温度）；
气体压力控制：2)涂布干燥进/排气压力平衡，排气带出溶剂（有机溶剂浓度）清除，气缸电磁阀排气（压力稳定）等；3)手套箱内溶剂过高会腐蚀设备零件，需控制箱内浓度。
d、保证至少5 个KF40 连接孔。

技术参数
电源		三相五线制AC380V±10%，频率50Hz，功率11KW
气源		0.5-0.8MPa 压缩空气
适用体系		正极油系浆料（钴酸锂、磷酸铁锂、锰酸锂、三元）、负极水系浆料（石墨、硅系负极）、超级电容器浆料
导辊幅宽		300mm
基材幅宽		Max.280mm
机械速度		0.1-2m/min
挤压涂布	涂布类型	挤涂布类型
	涂布速度	Max 0.6m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
	涂布宽度	50～260mm，（更换垫片）
	涂布模头	品牌：国产涂布宽度：Max.260mm 垫片：标配1 套垫片，开口尺寸客户指定
	模头移动	气缸推动，伺服电机调节间隙，显示精度1μm
	涂布钢棍	Ф100mm，表面镀铬
	涂布长度	涂层长度10～5000mm，留白长度10～500mm
转移涂布	涂布类型	连续涂布、间歇涂布
	涂布宽度	50～260mm（调节挡板）
	涂布速度	Max.0.6m/min（参考石墨负极涂布速度，粘度2000mPa.s，固含量45%，涂层干厚90μm）
	两面对齐	±0.5mm（长度方向）
	料盒容积	约0.7L(涂布宽度260mm)
	涂布长度	涂层长度10～5000mm，留白长度10～500mm，精度±1mm
	涂辊直径	Ф100mm，表面镀铬，圆跳动≤1μm（机械千分表测量）
	刮刀调节	电机调节，显示精度1μm
	背辊直径	Ф100mm，包胶辊（三元乙丙橡胶）
	刮刀直径	Ф100mm，逗号刮刀，双刃
干燥箱		单节长度0.8m，共2 节1.6m
干燥温度		150℃,均匀性±5℃（工作位置，首尾除外），可设定
进风		2 台离心风机
排风		2 台离心风机
加热箱		U 型加热管
收放卷径		Max.Ф250mm
收放卷芯		3 英寸胀轴
操作方向		沿箔材传递方向，右侧为操作侧
设备尺寸		涂布机：约L2650 x W850 x H1100mm(以最终设计为准) 外置电箱：约L1000 x W600 x H1500mm(以最终设计为准) 供料装置：约L679 x W215 x H286mm
重量		涂布机：约1100Kg 供料装置：约22Kg
