转移微凹式涂布机

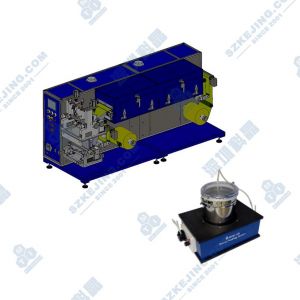

MSK-AFA-EM200-R 转移微凹式涂布机

应用范围：MSK-AFA-200型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽200mm，涂布宽度50-160mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压刮刀涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头， 130℃热风烘箱，可选配电晕处理、静电消除、基材展平、NMP处理、供料装置、红外干燥、紫外固化、干燥箱数量等。

产品型号：MSK-AFA-EM200-R

设备尺寸：涂布机约L1300 x W800 x H1200mm（以最终设计为准）

供料装置MSK-155约L320 x W180 x H210mm

重量：涂布机约1000Kg

供料装置MSK-155约3Kg

上架时间：2025-05-14

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-AFA-200型多功能涂布机，卷对卷方式，连续和间歇涂布，幅宽200mm，涂布宽度50-160mm，机头模块化结构，可选配挤压涂布、转移涂布、刮刀涂布、微凹版涂布、挤压转移涂布、挤压刮刀涂布，多功能涂布时通过改变基材穿带方案切换涂布功能，可选配挤压涂布模头， 130℃热风烘箱，可选配电晕处理、静电消除、基材展平、NMP处理、供料装置、红外干燥、紫外固化、干燥箱数量等。

功能特点

系列化产品，选配转移和微凹涂布方式、热风干燥方式功能模块；
适应多种涂布场景，尤其适用于前期研发阶段；
可实现转移式连续、间歇涂布和微凹版连续涂布，涂布精度高；
基材张力控制，走带稳定；

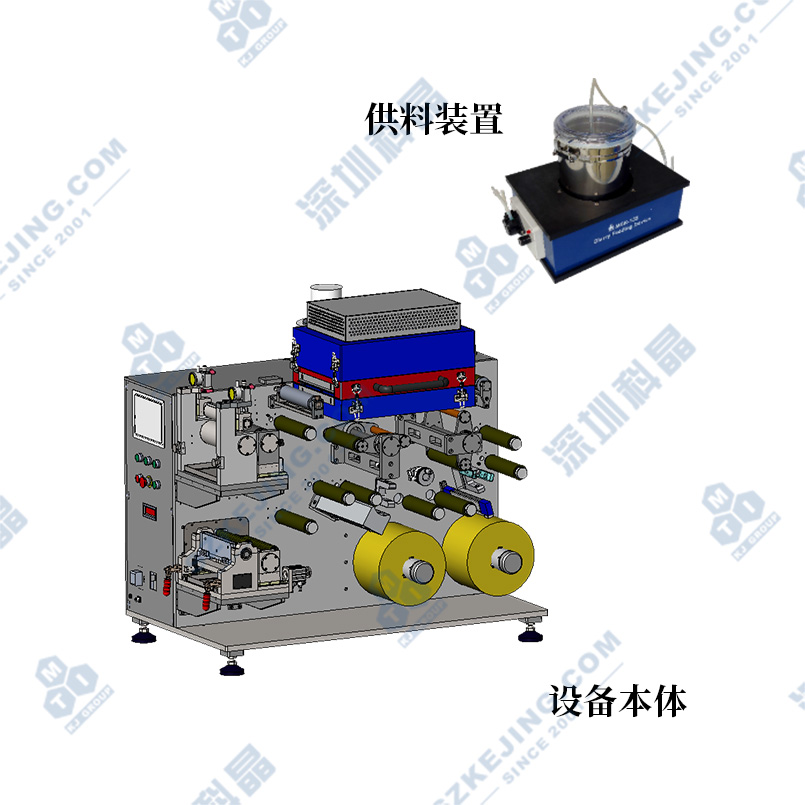

配置MSK-155浆液供料装置；
PLC控制，HMI操作，方便易用；
配置热风式干燥箱,单面出风，干燥效果优质。

技术参数
电源	单相AC220V±10%，频率50Hz，功率4.6KW
气源	0.5-0.8MPa压缩空气
导辊幅宽	200mm
基材幅宽	Max.180mm
机械速度	Max.1.0m/min
刮刀调节	手工调节
转移涂布	涂布类型：连续涂布、间歇涂布
	涂布宽度：50～160mm，可通过挡板调节
	涂布速度：Max.0.2m/min（参考石墨负极涂布速度，粘度2000 mPa.s ，固含量45%，涂层干厚90μm）
	料盒容积：约0.5L(涂布宽度160mm)
	涂辊直径：Ф80mm，表面镀铬，辊跳动≤3μm （机械表检测）
	胶辊直径：Ф80mm ，表面三元乙丙橡胶
	刮刀直径：Ф50mm ，表面镀铬，双刃
微凹涂布	涂布类型：连续涂布
	涂布宽度：满涂
	涂布速度：Max.0.4m/min（参考陶瓷涂料）
	凹版辊：直径Ф30mm，标配一根，辊面参数（客户指定）
	料盒容积：约0.05L
	驱动辊直径：Ф80mm
干燥箱	单节长度0.5m
加热方式	电加热，功率2.4KW/节
干燥温度	Max.130℃
排风	离心风机，风量570 m³⁄h ，接口法兰：120mm(5英寸铝箔风管)
张力控制	10-40N
收卷对齐度	±1mm
收放卷径	Max.Ф250mm
收放卷芯	3英寸胀轴
操作方向	沿箔材传递方向，右侧为操作侧
设备尺寸	涂布机：约L1300 x W800 x H1200mm（以最终设计为准）供料装置MSK-155：约L320 x W180 x H210mm
重量	涂布机：约1000Kg 供料装置MSK-155：约3Kg
