MSK-800W-AT 自动送料超声波焊接机

应用范围：MSK-800W-AT自动送料超声波焊接机是一款配有自动送料装置的焊接设备，主要用于正负极耳超声焊接过程。设备电源甄选优质电子元器件，功率稳定，焊接一致性好。整体设备设计紧凑，HMI实现参数调节，方便易用。

产品型号：MSK-800W-AT

上架时间：2019-04-08

安装尺寸：焊机性：工作部分510*220*290mm; 控制箱：500*190*380mm

自动送料机构：650*150*420mm

重量：焊机性：约60 KG

自动送料机构：约28 KG

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-800W-AT自动送料超声波焊接机是一款配有自动送料装置的焊接设备，主要用于正负极耳超声焊接过程。设备电源甄选优质电子元器件，功率稳定，焊接一致性好。整体设备设计紧凑，HMI实现参数调节，方便易用。

功能特点

采用国际先进稳压电路，焊接输出功率稳定，焊接一致性好；
焊接功率强劲，焊接牢固，内阻低，不虚焊；
可实现最多可达20层铜箔层叠焊接（视电池铜箔、厚度及极耳厚度决定）
焊接模具采用特种磨具钢材，耐磨性好，使用寿命长；
焊机HMI操作，数字化设置，方便易用；
自动送料装置可自动送铝带、镍带或盘式极耳，提高效率

焊机性能指标与基本配置
电源	单相电压AC110V或220V可调
气源	0.5-0.8MPa压缩空气
使用环境	建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
总功率	800VA
焊接功率	0~800W可调
超声频率	40KHz±10%

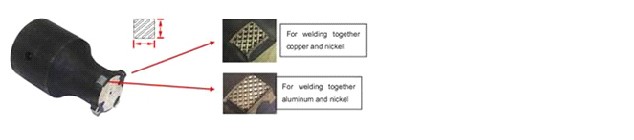

焊头焊座点焊面积	标准焊接模具面积：4*4MM 标配两套焊头焊座。（用于锂电池电芯正极和负极极耳焊接）
焊接工艺一	用于焊接纯铝带0.10mm+纯铝箔0.012-0.018mm 20层以内焊接
焊接工艺二	用于焊接纯镍带0.10mm+铜箔0.012-0.018mm 20层以内焊接
设备尺寸	工作部分510220290mm; 控制箱：500190380mm
重量	约60 KG
自动送料机构性能指标与基本配置
电源	单相AC220V
使用环境	建议环境温度25±3℃，湿度30~90RH，无振动和电磁干扰
总功率	100W
极耳卷最大直径	φ250 mm
极耳长度误差	小于0.5 mm；
极耳焊接外露误差	小于0.5mm;
设备尺寸	650150420mm
重量	约28 KG
