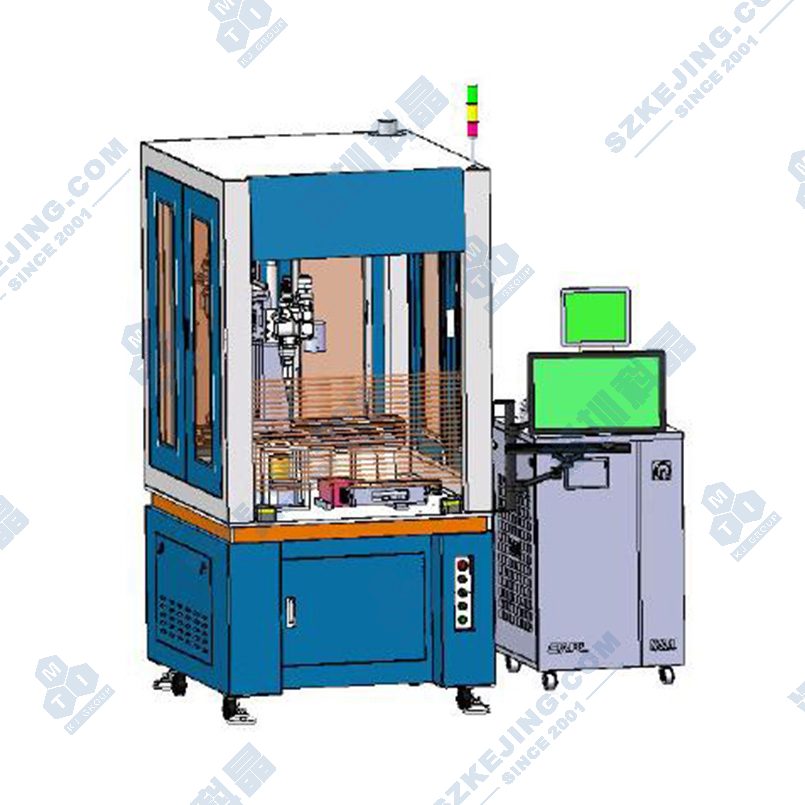

21700 圆柱盖帽与连接片及全极耳集流盘激光焊接机

MSK-LWG-R1500-TC21700 21700 圆柱盖帽与连接片及全极耳集流盘激光焊接机

应用范围：此款激光焊接机配置1500W 激光光源，采用振镜焊方式，配置监视CCD、水冷机及工控机，适用21700 圆柱电池盖帽与连接片焊接及21700 全极耳圆柱电池的集流盘焊接。

产品型号：MSK-LWG-R1500-TC21700

焊接机整机外形尺寸：约L1000mm*W1200mm*H2300mm（高度含三色灯，以实物为准）

冷水机外形尺寸：约L700mm*W470mm*H890mm（以实物为准）

冷水机重量：约67kg（水箱内无水，以实物为准）

上架时间：2025-11-11

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

此款激光焊接机配置1500W 激光光源，采用振镜焊方式，配置监视CCD、水冷机及工控机，适用21700 圆柱电池盖帽与连接片焊接及21700 全极耳圆柱电池的集流盘焊接。

功能特点

高寿命龙门运动平台机柜；
安全可靠，设备各活动门都安装门禁开关，正面安装安全光栅，防止调试时误启动；
激光焊斑细、高熔深、锥度小、精度高，焊接表面效果平整无气泡；
激光焊接加工热影响区域小变形小；
焊接软件编辑简单易学。

技术参数
电源		单相AC220V，频率50Hz，总功率约6KW（含冷水机）
气源		0.5-0.8Mpa 干燥压缩空气，惰性气体，用于保护焊点防止氧化发黑
工作环境要求		建议温度：10-35℃，建议湿度：30%-80%RH，通风透气，5m 内无冲击
激光发生器	型号	YLPS-1500-W
	输出功率	约1500W
	工作模式	连续输出/脉冲输出/内设程序输出
	输出功率调节范围	1-100%
	输出激光波长	1080±10nm
	输出光斑质量	M²≤1.3
	接口类型	QBH
	传输光缆纤芯直径	20um
	冷却方式	水冷
	外形尺寸	约L 482mmW 570mmH 66mm（以实物为准）
	重量	约20kg（以实物为准）
焊接方式		振镜焊
焊接机机台	X 轴行程	400mm
	Y 轴行程	300mm
	Z 轴行程	300mm
冷水机	型号	CWFL-1500ANPTY
	电源	单相AC220-240V，频率50Hz，功率约3.37KW
	电辅助功率	约0.55KW+0.6KW
	温控精度	±0.5℃
	节流器	毛细管
	水泵功率	约0.55KW
	水箱容量	约14L
	出入水口	Rp1/2” + Rp1/2”
	水泵最大扬程	4.4bar
	额定流量	2L/min + ＞15L/min
焊接机整机外形尺寸		约L1000mmW1200mmH2300mm（高度含三色灯，以实物为准）
冷水机外形尺寸		约L700mmW470mmH890mm（以实物为准）
冷水机重量		约67kg（水箱内无水，以实物为准）
