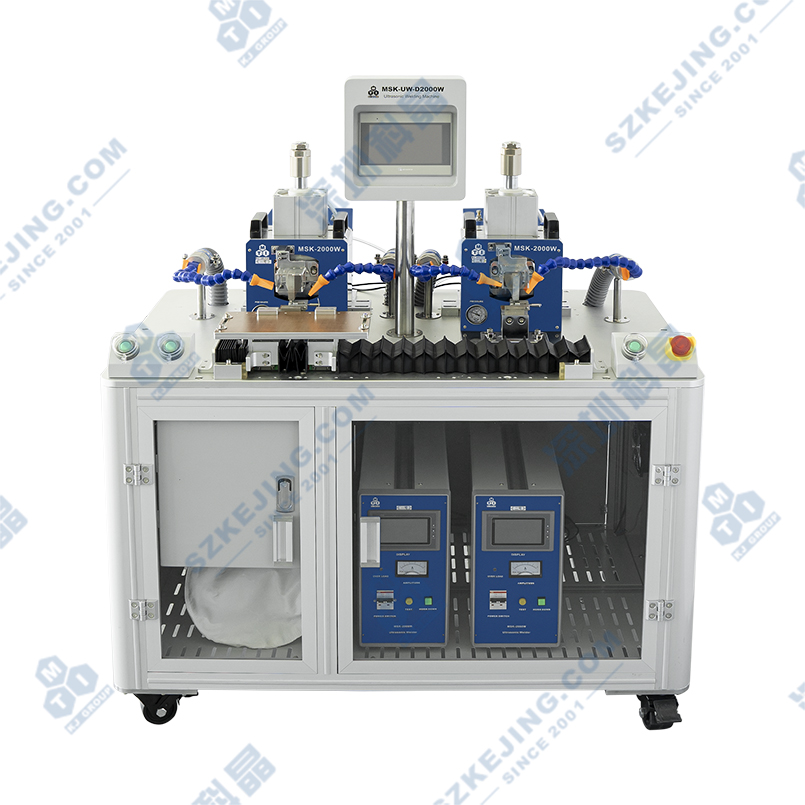

MSK-UW-D2000W 超声波极耳焊接机

应用范围：MSK-UW-D2000W型超声波极耳焊接机，兼容电芯预焊和终焊的功能。电芯和极耳手动放入夹具，手动滑动夹具到焊接工位实现焊接。设备包含物料感应、极耳焊接、除尘等单元。可根据客户要求定制焊点尺寸、单出极耳电芯夹具或双出极耳电芯夹具。

产品型号：MSK-UW-D2000W

设备尺寸：L1200*W770*H1410mm

重量：约400Kg

上架时间：2023-03-27

版本号：V1.4

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-UW-D2000W型超声波极耳焊接机，兼容电芯预焊和终焊的功能。电芯和极耳手动放入夹具，手动滑动夹具到焊接工位实现焊接。设备包含物料感应、极耳焊接、除尘等单元。可根据客户要求定制焊点尺寸、单出极耳电芯夹具或双出极耳电芯夹具。

功能特点

双工位焊接，正负极焊接分离，焊接参数独立设置；兼容电芯正极耳预焊、负极耳预焊、正极铝极耳焊接、负极镍极耳焊接四种功能；
可与本公司极耳裁切整形机配套使用，通过电芯夹具进行流转，仅装夹一次电芯即可实现电芯的极耳预焊、裁切、极耳焊接、整形四个连续工艺，减少人手接触电芯的机会；
可定制焊点尺寸；
可定制单出极耳电芯夹具或双出极耳电芯夹具，快速进行电芯与极耳的装夹定位；
焊接功率稳定、强劲，焊接牢固、一致性好，良率高；焊接模具耐磨性好，使用寿命长；
可实现最多达30层铜箔或铝箔层叠焊接；
配置除尘装置，可收集焊接时产生的粉尘；
配置双启动按钮加物料感应器的启动方式，保证操作安全；
HMI操作，数字化设置，方便易用。

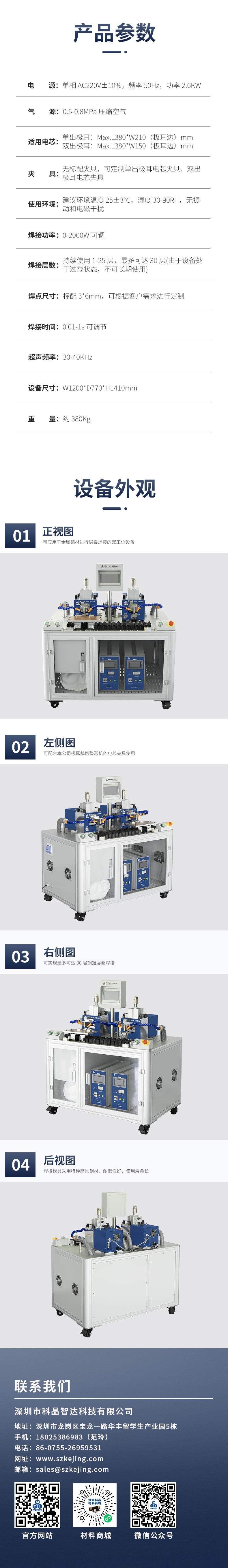

技术参数
电源	单相AC220V±10%，频率50Hz，功率2.6KW
气源	0.5-0.8MPa压缩空气
适用电芯	单出极耳：Max.L380W210（极耳边）mm 双出极耳：Max.L380W150（极耳边）mm，详见电池尺寸图
夹具	标配数量1套(客户提供电芯尺寸)
焊接功率	0-2000W可调（通过焊接时间和焊接振幅共同调节）
焊头	标配2个，焊点尺寸3*6mm，可定制
焊接时间	小于0.4s，可调节
超声频率	20KHz
设备尺寸	L1200W770H1410mm
重量	约400Kg
