挤压模头系列

应用范围：Slot die狭缝挤压涂布模具，单层/双层涂布，单面半圆型双腔，常温使用，千分尺微分头调节阻流块调节涂布出料，表面带镀层，可选配点胶功能。

上架时间：2024-03-11

版本号：V1.0

产品简述产品详情产品视频留言咨询

Slot die狭缝挤压涂布模具，单层/双层涂布，单面半圆型双腔，常温使用，千分尺微分头调节阻流块调节涂布出料，表面带镀层，双层可选配点胶功能。

功能特点

涂布精度高、一致性好；
模具平面度精度高，上层千分尺调节，下层推拉杆调节；
精轧不锈钢垫片，尺寸一致性好，开口宽度可定制；

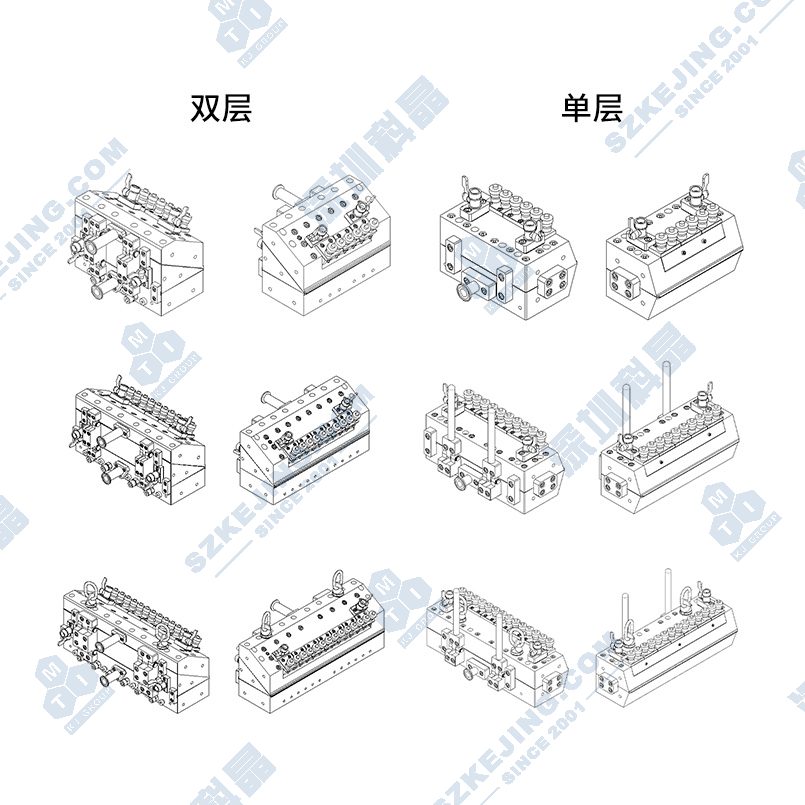

单层/双层涂布（双层挤压模头）、单层涂布（单层挤压模头）；
可选配点胶功能。

技术参数
型号	MSK-PWHM-CP160	MSK-PWHM-CP260	MSK-PWHM-CP360	MSK-PDHM-CP160	MSK-PDHM-CP260	MSK-PDHM-CP360

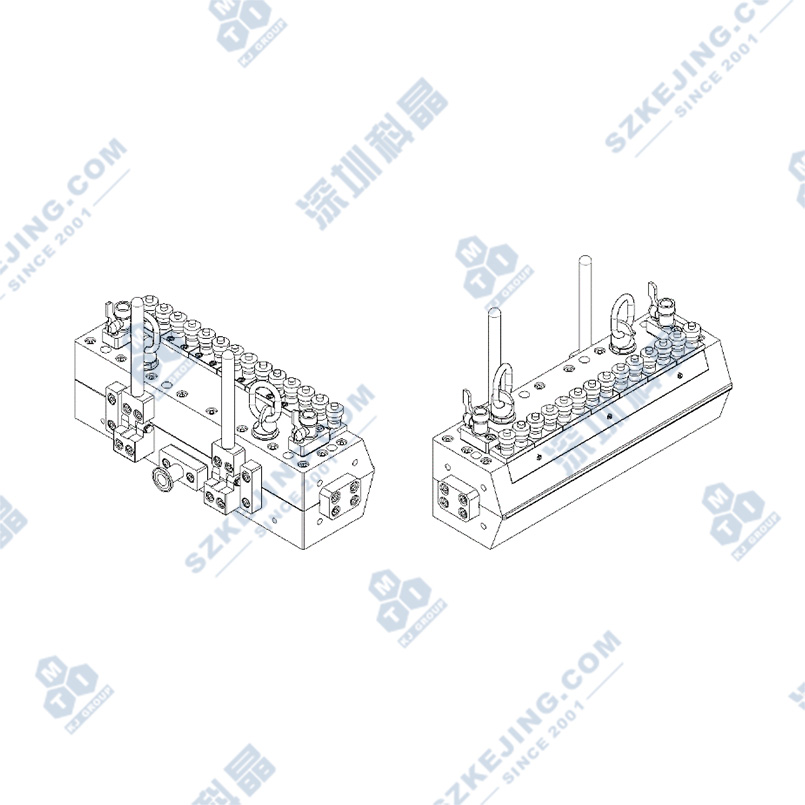

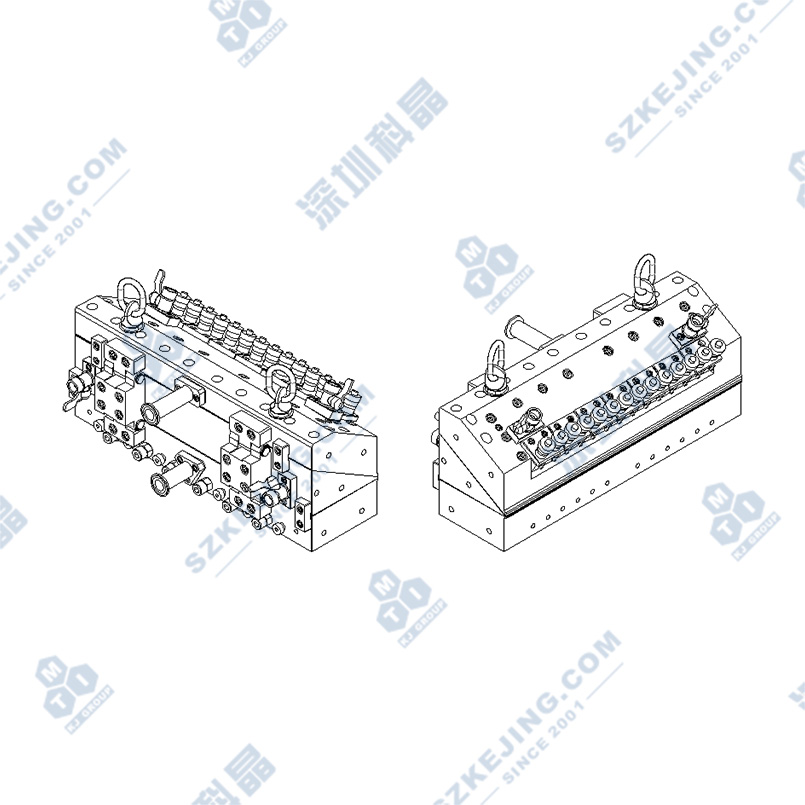

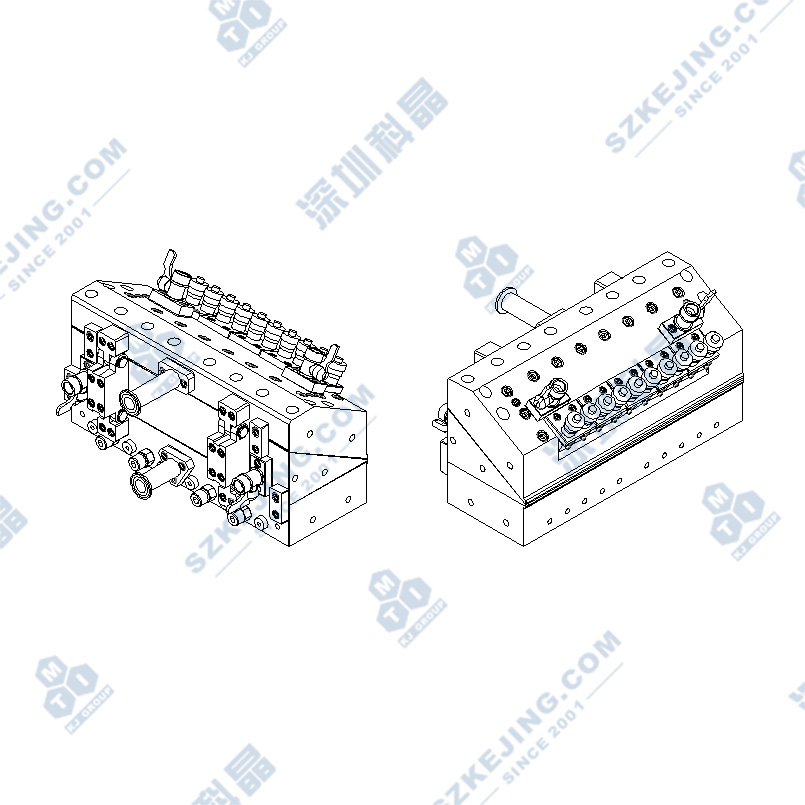

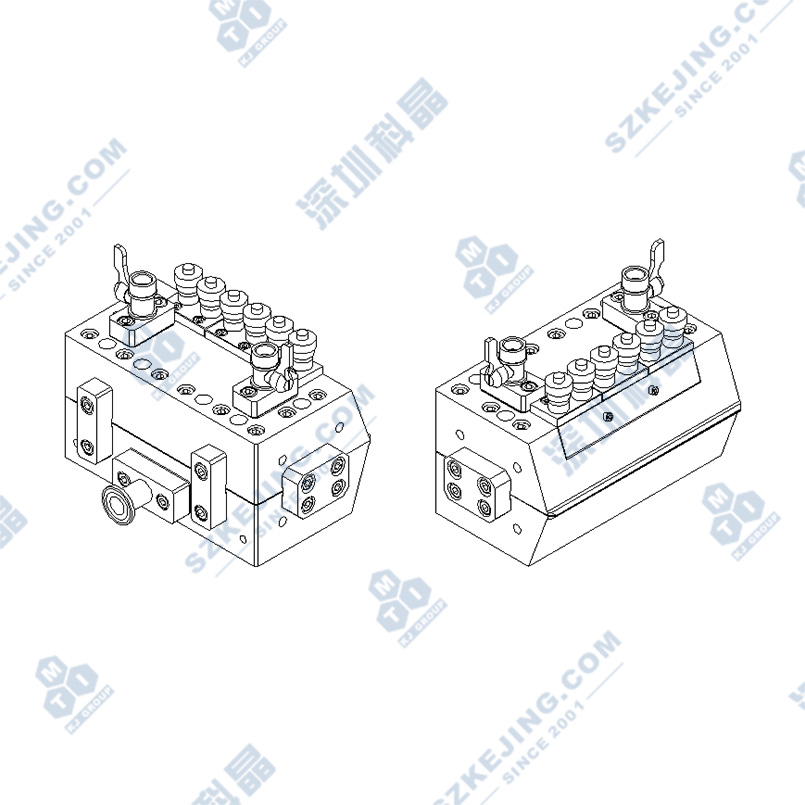

产品图片
类型	单层/双层涂布
模头调节	上层模头：千分尺调节下层模头：推拉杆调节			千分尺调节
千分尺调节	调节数量：6段长度：26mm/段调节方式：直进式微分头，手工调节，调节精度1μm	调节数量：10段长度：26mm/段调节方式：直进式微分头，手工调节，调节精度1μm	调节数量：14段长度：26mm/段调节方式：直进式微分头，手工调节，调节精度1μm	调节数量：6段长度：26mm/段调节方式：直进式微分头，手工调节，调节精度1μm	调节数量：10段长度：26mm/段调节方式：直进式微分头，手工调节，调节精度1μm	调节数量：14段长度：26mm/段调节方式：直进式微分头，手工调节，调节精度1μm
推拉杆调节	调节数量：6个间距：左右29.5mm，中间46mm 调节方式：推杆或拉杆，手工调节	调节数量：10个间距：左右29.5mm，中间46mm 调节方式：推杆或拉杆，手工调节	调节数量：14个间距：左右29.5mm，中间46mm 调节方式：推杆或拉杆，手工调节	/
模腔	上层模头：半圆形，单腔下层模头：半圆形，双体			半圆形，单腔长度：160mm	半圆形，单腔长度：260mm	半圆形，单腔长度：360mm
材质	模具：SUS630 其它与涂料接触材料：SUS304 密封件：硅胶、EPDM、PTFE 镀层：有镀层处理
进料接口	2个，φ34mm快装卡盘				1个，φ34mm快装卡盘
排气接口	4个，G3⁄8内螺纹				2个，G3⁄8内螺纹
垫片	标配1片垫片，厚度、开口尺寸、倒角尺寸可定制
尺寸	约L270W135H183mm （模具尺寸，不含调节、推杆、进出料口）	约L370W135H183mm （模具尺寸，不含调节、推杆、进出料口）	约L470W135H183mm （模具尺寸，不含调节、推杆、进出料口）	约L220W135H120mm （模具尺寸，不含调节、进出料口）	约L320W135H120mm （模具尺寸，不含调节、进出料口）	约L420W135H120mm （模具尺寸，不含调节、进出料口）
重量	约50Kg	约65Kg	约80Kg	约25Kg	约38Kg	约50Kg
