挤压刮涂复合制膜方案

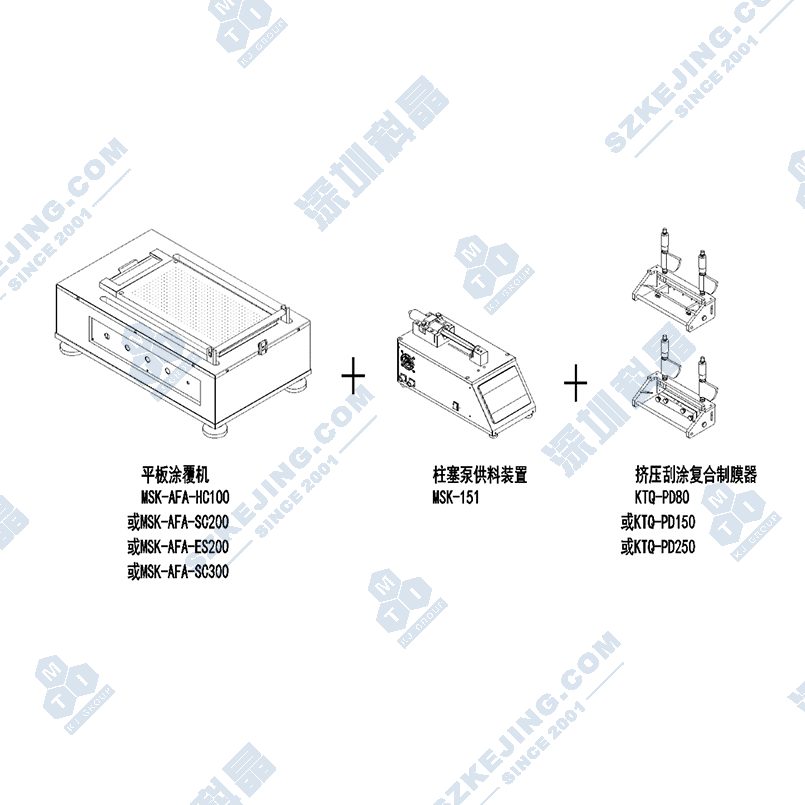

应用范围：本装置主要应用于片式基材的表面涂覆工艺，兼容狭缝挤压涂覆和刮刀涂覆两种涂覆方式。由挤压刮涂复合制膜器和柱塞泵供料装置两部分组成.需配合平面涂覆机使用。主要用于锂电池基片，OLED，太阳能光电膜和聚合物导电膜等领域。

上架时间：2020-06-29

版本号：V1.1

产品简述产品详情产品视频留言咨询

本装置主要应用于片式基材的表面涂覆工艺，兼容狭缝挤压涂覆和刮刀涂覆两种涂覆方式。由挤压刮涂复合制膜器和柱塞泵供料装置两部分组成.需配合平面涂覆机使用。主要用于锂电池基片，OLED，太阳能光电膜和聚合物导电膜等领域。

功能特点

适合大部分平板涂覆机的升级改造。
结构简单，直接使用，无需额外安装。
增加挤压涂覆功能，涂料适用范围更大，涂覆精度更高。
可在手套箱内使用
设备占地面积小，适合实验室使用。
挤压刮涂复合制膜器：
1、兼容刮刀涂覆和挤压涂覆两种工艺要求。

2、功能切换方便快捷。

3、多种型号尺寸可供选择，兼容型强。

4、调节方便，调节精度高。

5、挤压涂覆时涂料密闭，受环境影响小。
柱塞泵供料装置：
1、结构简单，操作方便。

2、针筒型号可选，方便切换。

3、供料速度可调。

4、供料精度高。

5、PLC控制，触摸屏设定

技术参数
KTQ-PD80、 KTQ-PD150、 KTQ-PD250
挤压刮涂混合制膜器	KTQ-PD80	适用设备	MSK-AFA-HC100、MSK-AFA-SC200、MSK-AFA-SC300、MSK-AFA-ES200
		模头型号	1#：MSK-PDLF-CP80 2#：MSK-PDLF-C80 根据客户指定选配1套模头
		调节高度	刮刀涂覆：Max.8 挤压涂覆： Max.3.5
		调节精度	微分头： 10um 数显千分尺：1um
		刮刀精度	刀口直线度≤4μm
	重量	约1.5Kg
	KTQ-PD150	适用设备	MSK-AFA-SC200、MSK-AFA-SC300、MSK-AFA-ES200
		模头型号	1#：MSK-PDLF-CP80（非标配，需定制） 2#：MSK-PDLF-C80 （非标配，需定制） 3#：MSK-PDLF-CP100 4#：MSK-PDLF-C100 5#： MSK-PDLF-CP150 6#： MSK-PDLF-C150 根据客户指定选配1套模头
		调节高度	刮刀涂覆：Max.8，挤压涂覆： Max.3.5
		调节精度	微分头： 20um 数显千分尺：1um
		刮刀精度	刀口直线度≤4μm
	重量	约2.0Kg
	KTQ-PD250	适用设备	MSK-AFA-SC300
		模头型号	1#：MSK-PDLF-CP80 （非标配，需定制） 2#：MSK-PDLF-C80 （非标配，需定制） 3#：MSK-PDLF-CP100 （非标配，需定制） 4#：MSK-PDLF-C100 （非标配，需定制） 5#： MSK-PDLF-CP150（非标配，需定制） 6#： MSK-PDLF-C150 （非标配，需定制） 7#：MSK-PDLF-CP200 8#：MSK-PDLF-C200 9#：MSK-PDLF-CP250（非标配，需定制） 10#：MSK-PDLF-C250（非标配，需定制）根据客户指定选配1套模头
		调节高度	刮刀涂覆：Max.8 挤压涂覆： Max.3.5
		调节精度	微分头： 10um 数显千分尺：1um
		刮刀精度	刀口直线度≤4μm
	重量	约2.5Kg
	挤压模头	MSK-PDLF-CP80	材质	SUS630
			精度	唇口直线度≤2μm
			模腔容积	2ml
			垫片宽度	开口宽度Max.80mm 默认C型开口，宽度80mm，具体尺寸可客户指定
		MSK-PDLF-C80	材质	SUS304
			精度	唇口直线度≤4μm
			模腔容积	2ml
			垫片宽度	开口宽度Max.80mm 默认C型开口，宽度80mm，具体尺寸可客户指定
		MSK-PDLF-CP100	材质	SUS630
			精度	唇口直线度≤2μm
			模腔容积	2.6ml
			垫片宽度	开口宽度Max.100mm 默认C型开口，宽度100mm，具体尺寸可客户指定
		MSK-PDLF-C100	材质	SUS304
			精度	唇口直线度≤4μm
			模腔容积	2.6ml
			垫片宽度	开口宽度Max.100mm 默认C型开口，宽度100mm，具体尺寸可客户指定
		MSK-PDLF-CP150	材质	SUS630
			精度	唇口直线度≤2μm
			模腔容积	3.2ml
			垫片宽度	开口宽度Max.150mm，默认C型开口，宽度150mm，具体尺寸可客户指定
		MSK-PDLF-C150	材质	SUS304
			精度	唇口直线度≤4μm
			模腔容积	3.2ml
			垫片宽度	开口宽度Max.150mm 默认C型开口，宽度150mm，具体尺寸可客户指定
		MSK-PDLF-CP200	材质	SUS630
			精度	唇口直线度≤2μm
			模腔容积	5ml
			垫片宽度	开口宽度Max.200mm 默认C型开口，宽度200mm，具体尺寸可客户指定
		MSK-PDLF-C200	材质	SUS304
			精度	唇口直线度≤4μm
			模腔容积	5ml
			垫片宽度	开口宽度Max.200mm 默认C型开口，宽度200mm，具体尺寸可客户指定
		MSK-PDLF-CP250	材质	SUS630
			精度	唇口直线度≤2μm
			模腔容积	6.3ml
			垫片宽度	开口宽度Max.250mm，默认C型开口，宽度250mm，具体尺寸可客户指定
		MSK-PDLF-C250	材质	SUS304
			精度	唇口直线度≤4μm
模腔容积			6.3ml
垫片宽度			开口宽度Max.250mm 默认C型开口，宽度250mm，具体尺寸可客户指定
垫片厚度		0.15mm、0.2mm、0.3mm、0.4mm、0.5mm、0.6mm、 0.7mm、0.8mm、1.0mm，（需根涂覆工艺选择合适垫片）
MSK-151
柱塞泵供料装置		电源	电压单相100~240VAC，频率50/60Hz ，功率120W
	速度范围	0.05-5mm/s（注射筒活塞速度）
	行程	Max.90mm
	针筒	标配10ml、20ml、30ml注射筒 (材质PP，若涂料对PP腐蚀，请联系厂家订制注射筒)
	管道	特氟龙管，外径3.2mm，内径1.6mm
	整体尺寸	L350mmW150mm180mm
	重量	约 5.0Kg
