MSK-TE935-H20T 卧式动力电池针刺挤压一体机

应用范围：MSK-TE935-H20T卧式动力电池针刺挤压一体机是一款可应用于电动汽车用动力蓄电池挤压测试和针刺测试工艺的设备。具备高达200KN压力，由伺服电机系统驱动（1000mm行程），完成对电池挤压变形试验，试验样品台板可微调上、下升降，以获得最佳的试验位置，具有挤压的试验功效，并可根据设置的程序，分段提供不同的挤压变形及持续时间。其在工作中可根据试验目的选择相应的程式，即可完成相应的测试过程，获得相应的测试数据；并生成曲线图和测试报表。

产品型号：MSK-TE935-H20T

上架时间：2019-04-23

安装尺寸：本体 W2400mm*D1000mm*H1500mm，

操作台 W1500mm*D700mm*H700mm

重量：约2T

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-TE935-H20T卧式动力电池针刺挤压一体机是一款可应用于电动汽车用动力蓄电池挤压测试和针刺测试工艺的设备。具备高达200KN压力，由伺服电机系统驱动（1000mm行程），完成对电池挤压变形试验，试验样品台板可微调上、下升降，以获得最佳的试验位置，具有挤压的试验功效，并可根据设置的程序，分段提供不同的挤压变形及持续时间。其在工作中可根据试验目的选择相应的程式，即可完成相应的测试过程，获得相应的测试数据；并生成曲线图和测试报表。

功能特点

适用于GB/T31485-2015标准，可进行动力电池电芯及模组的挤压或针刺测试；
挤压功能与针刺功能双模式可自由切换，更换工作头可轻松实现；
根据标准挤压功能可实现压力、变形量、电压三个条件的任意设定；
针刺功能可以设定行程范围内的针刺深度和保持时间；
电池夹具设计方便易用，可进行圆柱型、方形、软包电池与电池组的装夹和测试；
按照使用要求设计测试腔室照明装置、强制排风、测试及补风口；
配置远程控制电脑，安装科晶公司订制开发专用软件，配有摄像监控系统；
选用优质电气元件，设备运行稳定可靠；

技术参数
电源	电压三相380VAC±10%，频率50Hz，装机功率11KW
使用环境	建议环境温度25±3℃，湿度30~90RH(%)，无振动和电磁干扰
测试项目	挤压测试、针刺测试
测试对象	圆柱型电芯及模组、软包电芯及模组、方形电芯及模组
适用标准	GB/T31485-2015， GB/T 31467
设备构成	主体挤压针刺工作部分和操作控制台分体组成；由5米长的通讯电缆线连接；实现分体隔离操作，确保安全可靠
设备结构	卧式结构：挤压针刺方向从右向左
挤压压力	Max. 200KN，精度好于±1%
驱动方式	伺服电机驱动

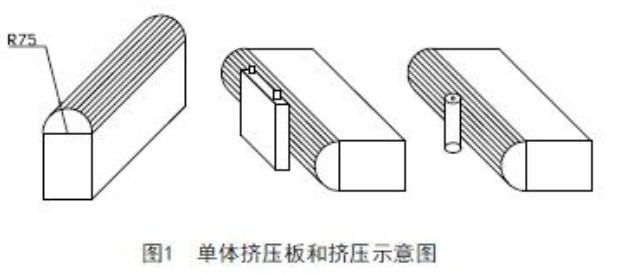

挤压夹具	标配R75mm挤压头，可根据要求定制
钢针尺寸	单针尺寸：Φ3、Φ6、Φ8* 5 pcs；三针尺寸：Φ3、Φ6、Φ8 * 5pcs，可根据要求定制
针刺时间	针刺到位保持，0~9999s可设定
挤压速度	0.1-20mm /s，精度±1%
挤压行程	≤500mm
电压采集	4通道；量程：0~60V，0~100V,0-200V,0-300V,精度≤5MV，电压采集频率2000次/秒以上；生成报表数据:4-5次/S
温度采集	4通道；量程：0~1350℃，精度：0.1℃，电压采集频率2000次/秒以上; 生成报表数据:4-5次/S
挤压针刺行程	≤600mm；挤压速度：0.1-10mm/S可任意设定; 针刺速度：10-40mm/S可任意设定
变形量	1-99%可任意设；位移：1-600mm可任意设定；位移精度：±1%
电池压降	0-300V可任意设定
测试软件	配备联想电脑，配套专用数据采集及测试控制软件
软件功能	1、可设压力截止条件，当电池外部壳体与挤压夹具之间的压力达到某一定值时，停止挤压测试 2、可设形变量截止条件，按照预设工步当电池外部尺寸压缩到一定量时，停止挤压测试 3、可设电压截止条件，当电池外部输出电压达到某一定值时，停止挤压测试 4、可设多段编程测试，针刺和挤压速度，针刺刺入深度，针刺保持时间等 5、可采集电池电压、变形量、压力、温度、速度等参数同步输出并记录存储数据，导出为EXCEL格式并生成曲线图
选配功能	灭火器功能、高清监控功能
工作空间	L500mmW500mmH500mm
安装尺寸	本体W2400mmD1000mmH1500mm，操作台W1500mmD700mmH700mm
重量	约2T
