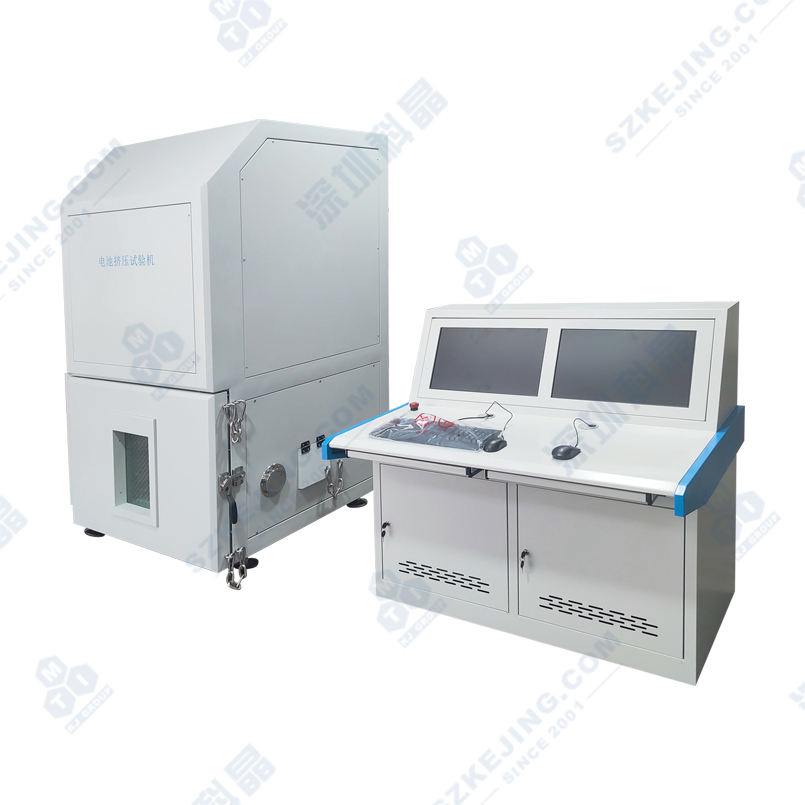

MSK-TE935 立式动力电池挤压针刺一体机

应用范围： MSK-TE935立式动力电池挤压针刺一体机是一款可应用于电动汽车用动力蓄电池挤压测试和针刺测试工艺的设备。该设备选用伺服电机为驱动元件，可配置专用夹具固定电池和工作头，可实现对各种圆柱、铝壳、软包以及大型动力电芯的测试。设计PC-BASE数据采集功能软件，对各项实验数据均可实现连续采集、存储和分析。周到的安全设计，双层钣金结构，防爆观察窗，背部设计废气排出预留，可进行远程控制。

产品型号：MSK-TE935

设备尺寸：本体W1200*D1200*H1700mm

操作台W1250*D880*H1150mm

重量：约500Kg

上架时间：2024-07-17

版本号：V2.1

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-TE935立式动力电池挤压针刺一体机是一款可应用于电动汽车用动力蓄电池挤压测试和针刺测试工艺的设备。该设备选用伺服电机为驱动元件，可配置专用夹具固定电池和工作头，可实现对各种圆柱、铝壳、软包以及大型动力电芯的测试。设计PC-BASE数据采集功能软件，对各项实验数据均可实现连续采集、存储和分析。周到的安全设计，双层钣金结构，防爆观察窗，背部设计废气排出预留，可进行远程控制。

功能特点

适用于GB/T31485-2015标准，可进行动力电池单只电芯挤压或针刺测试；
挤压功能与针刺功能双模式可自由切换，更换工作头可轻松实现；
根据标准挤压功能可实现压力、变形量、电压三个条件的任意设定；
针刺功能可以设定行程范围内的针刺深度和保持时间；
电池夹具设计方便易用，可进行圆柱型、方形、软包电池与电池组的装夹和测试；
按照使用要求设计测试腔室照明装置、强制排风、测试及补风口；
配置远程控制电脑，安装公司专用软件，可配摄像监控模块；
选用优质电气元件，设备运行稳定可靠，可选装灭火装置。

技术参数
电源	三相五线制AC380V±10%，频率50Hz，总功率12KW
使用环境	建议环境温度25±3℃，湿度30~90RH(%)，无振动和电磁干扰
测试项目	挤压测试、针刺测试
测试对象	圆柱型电芯、软包装电芯、方形锂电芯
适用标准	IEC-62660、IEC62619、GB31485-2015、GB31467.3、UN38.3等相关测试标准及电动汽车用锂离子蓄电池安全标准
驱动方式	伺服电机驱动＋减速机
挤压压力	Max.200KN，精度好于±1%
停止条件（软件界面中都可设定）	可设压力截至，当电池外部壳体与挤压板之间的压力达到某一定值时，界面显示压力测量值；同时输出信号停止试验；或保持一定时间
	可设形变量截至，按照预设工步当电池外部尺寸压缩到一定量时，界面显示电池压缩变形量；同时输出信号停止试验；或保持一定时间
	可设电压截至，当电池外部输出电压达到某一定值时，界面显示电池电压测量值；同时输出信号停止试验；或保持一定时间。电压精度：0.5%。
挤压夹具	标配R75mm挤压头，可根据要求定制
针刺时间	针刺到位保持，0~9999s可设定
钢针尺寸	Φ3、Φ5、Φ6、Φ8、Φ10、Φ12mm，可根据要求定制
挤压速度	0.001~7mm/s（可设定）
针刺速度	0.01 ~40mm/s（可设定）
挤压行程	Max.500mm，精度好于±1%
压力控制	轮幅式力值传感器
电压采集	标配4路，量程0～600V
温度采集	标配4路，量程0～1200℃
测试软件	可配套专用数据采集及分析软件
数据采集	报表数据采集电压、温度、压力、速度等参数同步输出并记录存储数据，导出为 EXCEL 格式并生成曲线图
工作空间	L700mmW700mmH500mm
设备尺寸	本体W1200D1200H1700mm 操作台W1250D880H1150mm
重量	约500Kg
