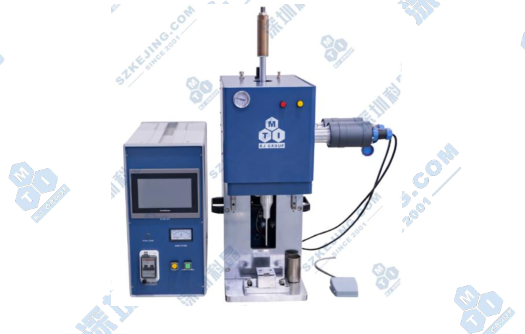

MSK-T4200W 超声波扭矩焊接机

应用范围：MSK-T4200W 超声波扭矩焊接机是针对圆柱动力电池（4680、4695、46120 等）正极集流盘与极耳进行焊接的设备，超声波扭矩焊接采用将脉冲低频超声波扭矩传递超声方式，将细长的扭矩超声波焊头伸进电芯内部进行焊接，相比其他焊接方式，不会产生火花，电池一致性，焊针寿命都能大幅提升。焊接时热量小，对焊件损伤和形变降到最低。

产品型号：MSK-T4200W

设备尺寸：工作部：约 L 500mm*W 540mm*H 870mm（以实物为准）

控制箱：约 L 240mm*W 570mm*H 500mm（以实物为准）

重量：约 80kg（以实物为准

上架时间：2026-09-23

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-T4200W超声波扭矩焊接机是针对圆柱动力电池（4680、4695、46120等）正极集流盘与极耳进行焊接的设备，超声波扭矩焊接采用将脉冲低频超声波扭矩传递超声方式，将细长的扭矩超声波焊头伸进电芯内部进行焊接，相比其他焊接方式，不会产生火花，电池一致性，焊针寿命都能大幅提升。焊接时热量小，对焊件损伤和形变降到最低。

功能特点

采用特殊扭矩传递超声方式，用极小的压力焊接，超声力量柔顺，焊接牢固美观。
焊接时无火花，焊接牢固，内阻低，不虚焊。
HMI操作，数字化设置，方便易用。
使用脚踏开关启动方式。

技术参数
电源	单相AC220V，频率50Hz，功率约4.2KW
气源	0.3-0.6MPa干燥压缩空气
工作环境	建议环境温度 25±3℃，湿度 30~90RH，无振动和电磁干扰
最大焊接功率	约4200W
焊针	针头直径：4mm（适用4680电芯，也可根据要求定制其他直径的焊针：如2.5mm、3mm等）焊针长度：根据不同焊接要求定制，最长可做到约200mm
焊接固定底座	底座根据焊接电芯尺寸来配合，根据不同电池尺寸，定制夹具底座，保证焊接稳定牢固
焊接工艺	①适用4680电池，可将0.3mm铝集流盘焊接到底部铝极柱上面或者将铜镀镍集流盘焊接到铜壳底部。 ②可根据客户要求定制，运用于18650、26650、32140等不同电池的超声点底焊接工艺
设备尺寸	工作部：约 L 500mmW 540mmH 870mm（以实物为准）控制箱：约 L 240mmW 570mmH 500mm（以实物为准）
重量	约80kg（以实物为准）
