MSK-UC-M2000 极耳焊裁一体机

应用范围：MSK-UC-M2000型极耳焊裁一体机，兼容单端出极耳电芯预焊、裁切、终焊和整形的功能。电芯和极耳手动放入夹具，自动移动到相应工位完成操作。设备包含预焊、裁切、终焊、整形、物料感应、除尘、物料输送、安全装置等单元。双切刀及双压块绝缘处理，单个切刀有效长度100mm，单个压块长度106mm，裁切及压平压力Max.10000N，最大适用于L380* W210（极耳边）mm的电芯，标配4662电芯夹具，可根据客户要求定制焊点尺寸及电芯夹具。

产品型号：MSK-UC-M2000

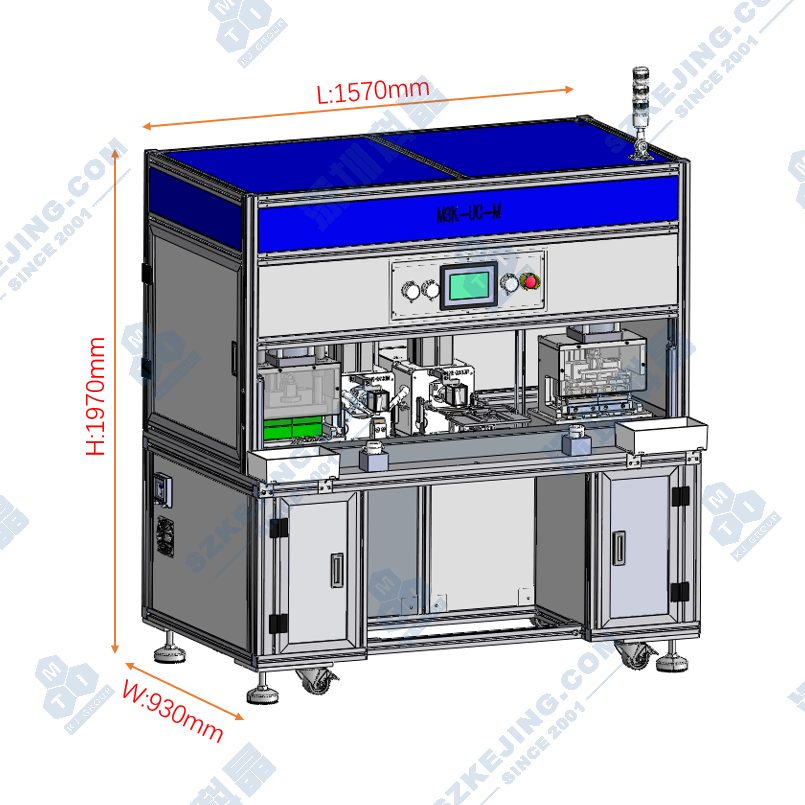

设备尺寸：L1570xW930xH1970mm

重量：约600Kg

上架时间：2024-09-18

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-UC-M2000型极耳焊裁一体机，兼容单端出极耳电芯预焊、裁切、终焊和整形的功能。电芯和极耳手动放入夹具，自动移动到相应工位完成操作。设备包含预焊、裁切、终焊、整形、物料感应、除尘、物料输送、安全装置等单元。双切刀及双压块绝缘处理，单个切刀有效长度100mm，单个压块长度106mm，裁切及压平压力Max.10000N，最大适用于L380* W210（极耳边）mm的电芯，标配4662电芯夹具，可根据客户要求定制焊点尺寸及电芯夹具。

功能特点

人工上料，自动运行实现各个工序的功能；
双工位焊接，正负极焊接分离，焊接参数独立设置；
可定制单出极耳电芯夹具，快速进行电芯与极耳的装夹定位；
兼容电芯正负极极耳预焊、裁切、整形以及正极铝极耳焊接、负极镍极耳焊接等功能；
焊接功率稳定、强劲，焊接牢固、一致性好，良率高；
裁切及下压行程、速度、压力可调，适用于不同厚度样品；
上、下精密模具采用高强度模具钢，保证裁切及整形效果；
可实现最多可达30层铜箔或铝箔层叠焊接；
焊接模具采用特种模具钢材，耐磨性好，使用寿命长；
配置除尘装置，可收集焊接时产生的粉尘；
配置双启动按钮加物料感应器的启动方式，操作面设置有安全光栅，保证操作安全；
可定制焊点尺寸；
PLC控制，HMI操作，数字化设置，方便易用。

技术参数
电源	单相AC220V±10%，频率50Hz，功率3KW
气源	0.5-0.8MPa压缩空气
适用电芯	单出极耳：Max.L380*W210（极耳边）mm，详见电池尺寸图
使用环境	建议环境温度25±3℃，湿度30-90RH，无振动和电磁干扰
夹具	标配1套4662夹具，可定制其他规格尺寸
焊头	标配2个，焊点尺寸3*6mm，可定制
焊接功率	0-2000W可调
焊接层数	持续使用：1-25层（铜箔/铝箔）不持续使用：最多可达30层（铜箔/铝箔）
焊接时间	0.01-1s可调节
超声频率	20KHz
切刀规格	双切刀，单个切刀有效长度100mm，刀口厚度3mm，裁切行程25mm可调
裁切压力	Max.10000N
压块规格	双压块，单个压块长度106mm，宽度25mm，下压行程25mm可调
压平压力	Max.10000N
设备尺寸	L1570xW930xH1970mm
重量	约600Kg
