VGB-10-X-CXG 四连体手套箱
应用范围：本手套箱为四联体双面操作手套箱，4个单独的箱体中间通过过渡舱连接，集成有2套独立的超级净化系统，2套 PLC控制及触摸屏操作，带有倾斜的操作面和可拆卸的安全玻璃前窗；其中箱体1和箱体2共用一套净化系统，可单独清洗，单独循环，单独控制压力；箱体3和箱体4共用一套净化系统，可单独清洗，单独循环，单独控制压力。在标准状况下，即250C 恒温，一个标准大气压，99.999%的惰性气源，水氧指标可达小于1 ppm。
产品型号：VGB-10-X-CXG
上架时间：2022-03-12
版本号：V1.0
产品简述
产品详情
产品视频
留言咨询

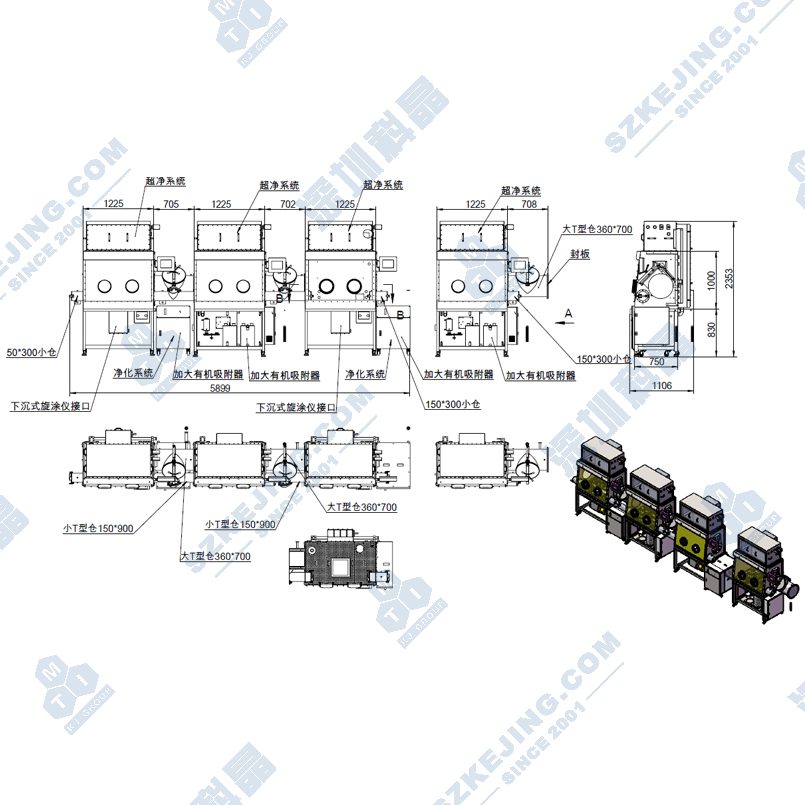

本手套箱为四联体双面操作手套箱，4个单独的箱体中间通过过渡舱连接，集成有2套独立的超级净化系统，2套 PLC控制及触摸屏操作，带有倾斜的操作面和可拆卸的安全玻璃前窗；其中箱体1和箱体2共用一套净化系统，可单独清洗，单独循环，单独控制压力；箱体3和箱体4共用一套净化系统，可单独清洗，单独循环，单独控制压力。在标准状况下，即250C 恒温，一个标准大气压，99.999%的惰性气源，水氧指标可达小于1 ppm。
| 功能特点 |
|---|
- 密闭循环：手套箱内的惰性气体经循环风机和净化器密闭循环，不断地除水除氧
- 自动控制再生：除水除氧材料可以再生，再生过程由程序控制
- 自动清洗：手套箱内的气氛置换通过自动控制的清洗阀门完成
- 箱体压力控制：手套箱内压力通过PLC自动控制,可以自由设定，超出+/- 12mbar系统自动保护
- 真空泵自动控制：真空泵要求在系统需要时自动开启
- 泄漏率小于0.001vol%/h；水氧含量小于1ppm
| 技术参数 | ||
|---|---|---|
| 1、手套箱箱体 | ||
| 箱体材料 | 304不锈钢，厚度3mm | |
| 前窗 | 倾斜的视窗，透明钢化安全玻璃，厚度8 mm | |
| 手套口 | 材料为铝合金，O型圈密封 | |
| 手套 | 丁基橡胶， 厚度0.4mm，直径 8”，长度32” | |
| 过滤器 | 规格 0.3 微米，1个气体入口和1个气体出口 | |
| 搁物架 | 不锈钢材料，内置3层 | |
| 箱体照明 | LED灯，安装在每块玻璃窗前上方 | |
| 接口 | 备用接口根据需求定制， DN 40 KF；电源接口 3个 （220V） | |
| 2、大T形舱 | ||
| 过渡舱 | 304不锈钢，内表面为拉丝处理，外表面喷漆（白色） | |
| 过渡舱尺寸 | 直径360mm, 长度700mm | |
| 滑动托盘 | 304不锈钢 | |
| 舱门 | 叁门，阳极氧化铝材料，厚度 10mm，竖直操作，带提升机构 | |
| 压力表 | 模拟显示 | |
| 控制 | 电磁阀触摸屏自动操作 | |
| 3、大过渡舱 | ||
| 过渡舱 | 304不锈钢，内表面为拉丝处理，外表面喷漆（白色） | |
| 过渡舱尺寸 | 直径 360mm, 长度 600mm | |
| 滑动托盘 | 304不锈钢 | |
| 舱门 | 双门，阳极氧化铝材料，厚度 10mm，竖直操作，带提升机构 | |
| 压力表 | 模拟显示 | |
| 控制 | 电磁阀触摸屏自动操作 | |
| 4、小过渡舱 | ||
| 过渡舱 | 304不锈钢，内表面为拉丝处理，外表面喷漆（白色） | |
| 过渡舱尺寸 | 直径 150mm，长度300mm，进入箱体部分长度为100mm | |
| 舱门 | 双门 | |
| 压力表 | 模拟显示 | |
| 控制 | 手动阀手动操作 | |
| 4、气体净化循环系统2套 | ||
| 净化柱（单柱） | 净化柱功能 | 气体密闭，除水、除氧 |
| 容器材料 | 304不锈钢 | |
| 净化材料 | 铜触媒：10kg；分子筛：10kg | |
| 净化能力 | 除氧：120L；除水：4Kg | |
| 水氧指标 | 小于1ppm | |
| 循环系统 | 工作气体 | 氮气、氩气、氦气 |
| 循环能力 | 集成风机流量90m3/h | |
| 节能降噪功能 |
默认：当水氧含量小于1ppm后，循环风机自动变频，手套箱很安静
选项：循环风机可根据用户对水氧含量的设置后自动开启或停止运行 |
|
| 再生 | 再生操作 | PLC自动控制再生过程 |
| 再生气体 | 工作气体与氢气混合气体，(氢气5-10%) | |
| 阀门 | 主阀 | DN 40 KF ，电气动角阀 |
| 控制阀 | 电磁集成阀，减少泄露率，方便维护，减少净化系统占用空间 | |
| 5、控制系统 | ||
| 功能 | 包括自诊断、断电自启动特性，具有压力控制和自适应功能；自动控制、循环控制、密码保护；单元控制采用西门子PLC触摸屏 | |
| 压力控制 | 控制箱体、过渡舱的压力工作压力+/- 10mbar内可以自由设定，超出+/- 12mbar系统自动保护 | |
| 脚踏板 | 控制箱体压力，方便操作升压和降压 | |
| 6、显示系统 | ||
| 触摸屏 | 西门子PLC 触摸屏smart700，显示运行状态，箱体压力、系统记录，在线泄露率监控等 | |
| 7、真空系统控制情况 | ||
| 真空泵 | 英国EDWARDS真空泵，型号：RV12，可手动或通过PLC启动，流量12m3/h ,可对过渡舱抽真空，并保持箱体压力平衡，真空泵极限真空度≤2x10-1pa | |
| 8、氧分析仪 | ||
| 测量范围 | 0～1000ppm | |
| 传感器 | ZrO2，避免了燃料电池寿命短，不能暴露在空气中的问题。 | |
| 9、水分析仪 | ||
| 测量范围 | 0～500ppm | |
| 功能特点 | 应用范围广，尤其对于锂电制造及金属有机等用户，可以通过清洗再生程序恢复初始状态，避免了一次污染即报废的问题。 | |
| 10、有机溶剂吸附器 | ||
| 尺寸 | 直径136mm,高度256mm（放置箱内） | |
| 填充材料 | 2kg活性炭，可快速更换材料，并且不破坏高纯气氛。 | |
