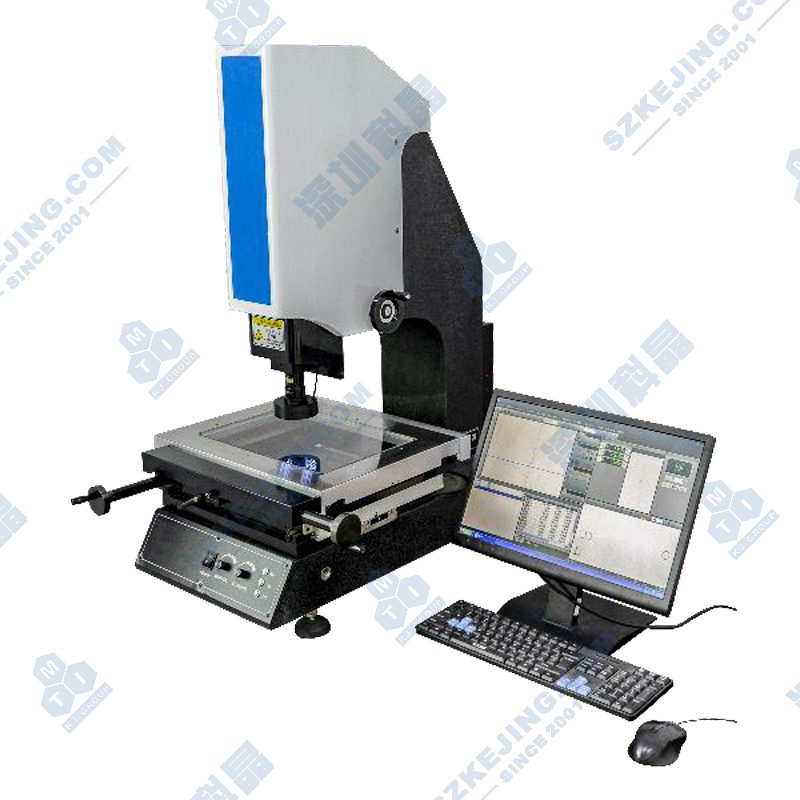

KVM-3020 手动二次元测量仪

应用范围：KVM-3020手动二次元测量仪适用于以二维平面测量为目的的一切应用领域。被广泛用于科研单位、质检机构以及机械加工、精密五金、液晶显示、橡胶塑料、汽车制造、电子电器、模具、金属、包装、电线电缆、半导休、医疗器械、航空、军工等行业产品的精密检测。
产品型号：KVM-3020
上架时间：2021-05-21
安装尺寸：L750*W510*H850mm
重量：约160Kg
版本号：v1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

KVM-3020手动二次元测量仪适用于以二维平面测量为目的的一切应用领域。被广泛用于科研单位、质检机构以及机械加工、精密五金、液晶显示、橡胶塑料、汽车制造、电子电器、模具、金属、包装、电线电缆、半导休、医疗器械、航空、军工等行业产品的精密检测。

功能特点

对焦指示器功能：对不同工件进行检测时由计算机辅助计算判定每次的对焦面，提供彩色高清晰影像，以保证测量精度及重复性；
自动寻边功能：可设定感应灵敏度，避免人为视觉误差；
LED可调可选择上下双光源：为测量工件需要提供宽广多变的灯源选择系统；
几何元素测量及评定：点、直线、圆、椭圆、弧等基本几何元素的测量及评定；
点、直线、圆、椭圆、弧强大的模糊去毛边功能，对有毛边产品更准确的测量；
对产品可以清晰的拍照，影像可以 JPG或 BMP的图片格式输出；

技术参数
电源	电压220VAC±10%，频率50Hz，功率600W
使用环境	建议环境温度 25±3℃，湿度 30~80RH(%)，无振动和电磁干扰
X、Ｙ轴测量行程	300*200mm
Z轴测量行程	200mm调焦及辅助测量
传动形式	X、Y轴光杆传动 Z轴丝杆传动
承重	25KG
测量精度	X.Y坐标示值误差≤(3+L/150)μm
光栅尺	1μm分辨率
导轨	采用直线预载荷高精度导轨，最优化交叉导轨负载布局，抗角摆能力强，阻力小、磨损小
图像传感器	高分辨率1/3"CCD摄像机
光源	轮廓光：LED冷光源，可调；表面光：LED冷光源，256级，可调
光学镜头	0.7～4.5X连续变焦物镜
放大倍率	20～128X，加配 2X 放大镜头，增加后放大总倍数为 20~260X
物方视场	11.1mm～1.7mm
软件	3D 测量软件
工作距离	90mm
设备尺寸	L750W510H850mm
重量	约160kg
