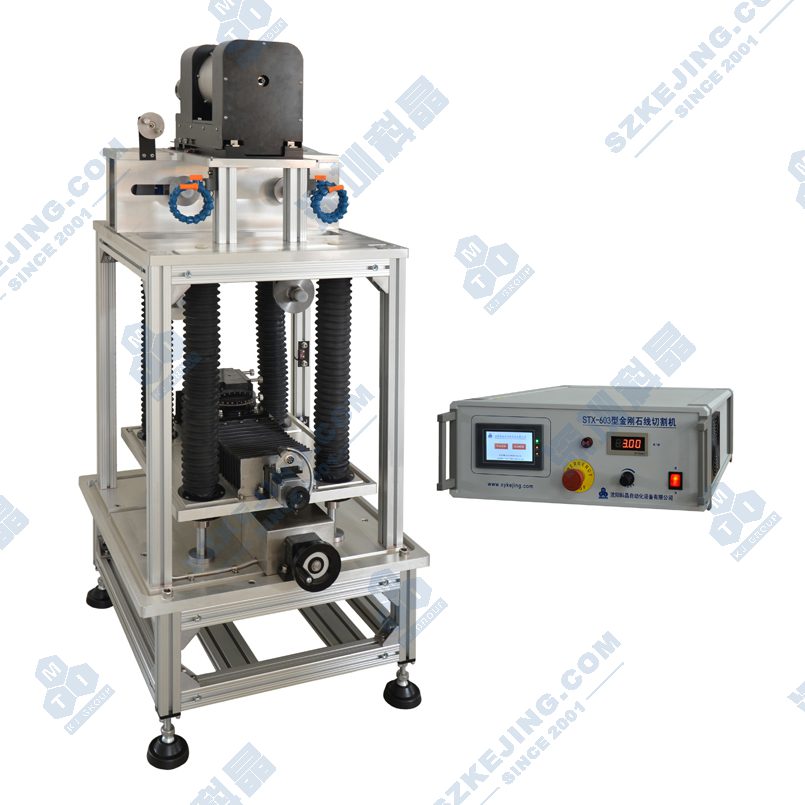

STX-600系列 金刚石线切割机

应用范围:STX-603A金刚石线切割机是经过CE认证的切割设备。主要用于材料分析样品的精密切割,例如陶瓷、晶体、玻璃、金属、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等。本机尤其适合于进行超薄片的精密切割,薄片厚度可以达到0.2mmSTX-603金刚石线切割机是连续切割型金刚石线切割机,设置好切割程序后试样连续进给,无需手动调节,切割后的样品尺寸精度高,在±10μm的范围内。STX-600系列金刚石线切割机的切割线采用单根线循环往复的运动模式,可使用的线的长度长(80m),一次上线的使用寿命长,大大提高了切割效率。张紧轮采用气动张紧的模式,气压的大小可根据线径的粗细进行调整,当线径过细时可有效的保护切割线不会因张紧力过大而断裂。当切割机配合电动转台使用时可进行精密切割,切割出的样品表面状态好,呈无线痕的磨砂面。

产品型号:STX-600系列

上架时间:2020-12-10

产品简述 产品详情 产品视频 留言咨询
       STX-603A金刚石线切割机是经过CE认证的切割设备。主要用于材料分析样品的精密切割,例如陶瓷、晶体、玻璃、金属、岩石、热电材料、红外光学材料、复合材料以及生物医学材料等。本机尤其适合于进行超薄片的精密切割,薄片厚度可以达到0.2mm。STX-603金刚石线切割机是连续切割型金刚石线切割机,设置好切割程序后试样连续进给,无需手动调节,切割后的样品尺寸精度高,在±10μm的范围内。STX-600系列金刚石线切割机的切割线采用单根线循环往复的运动模式,可使用的线的长度长(80m),一次上线的使用寿命长,大大提高了切割效率。张紧轮采用气动张紧的模式,气压的大小可根据线径的粗细进行调整,当线径过细时可有效的保护切割线不会因张紧力过大而断裂。当切割机配合电动转台使用时可进行精密切割,切割出的样品表面状态好,呈无线痕的磨砂面。
  技术参数
型号 STX-603A STX-604 STX-604A STX-605
主要特点 1、适用于脆性、容易解理晶体的精密切割。

2、采用金刚石线进行切割,切割质量优良。

3、采用铝型材结构,美观轻便。

线速度 0-3m/s 0-5m/s
绕丝筒电机参数 AC220v 50Hz 250w AC220v 50Hz 300w
切割线总长度 80m 150m
电动角位台角度调节范围 ----------- ±10°
电动角位台重复定位精度 -------------- ±8″
电动角位台中心承载重量 -------------- 5kg
样品重量(max) 10kg 3kg
电动转台旋转角度
电动转台旋转角度 --------- 0-360°
电动转台重复定位精度 --------- 0.02°
手动角位台角度调节范围 ±15° --------------
手动角位台角度调节精度 5′ --------------
手动转台旋转角度 0-360° ------------------
手动转台旋转角度精度 5′ ------------------
外形尺寸(长x宽x高mm) 617x620x1450 617x620x1500
样品调节机构 手动三维调节台(手动转台、手动角位台) 电动二维调节台(电动转台) 电动三维调节台(电动转台、电动角位台)
Z轴行程 ≤160mm
Y轴行程 ≤180mm
切割样品直径(max) Φ150mm
张紧结构 气动张紧
张紧力调节范围 0.1-0.4MPa
金刚石线使用直径 <0.45mm
机床重量 ≈170kg ≈180kg ≈183kg
功能用途 1、陶瓷材料:氧化铝陶瓷、氧化锌陶瓷、氧化锆陶瓷、靶材陶瓷、蜂窝陶瓷、半导体陶瓷、导电陶瓷、不导电陶瓷等;

2、晶体材料:石墨、硅晶体(太阳能多晶硅、单晶硅)、蓝宝石、氧化铝晶体、红外玻璃晶体、氧化铝晶体、碳化硅晶体、碘化铯晶体等;

3、玻璃材料:硫系玻璃、光学玻璃、石英玻璃、红外玻璃、玻璃管等;

4、金属材料:铁、铝、铜、钛合金、镁合金等金属及合金、有色金属(硫化锌、铁氧体)等

5、复合材料:PVC板、碳纤维复合材料、玻璃纤维复合材料等

6、岩石材料:天然岩石、玉石、陨石、裴翠、玛瑙等精密切割,各类高价值材料的精密切片;地质光片、地质薄片(沉积岩、岩浆岩、变质岩、矿石)等开方切片。

7、热电材料:碲化铋,碲化铅、硅锗合金等

8、红外光学材料:硒化锌、硫化锌、硅、锗等晶体

9、生物医学材料: 生物塑化标本切片(人体动物器官、颌骨软硬组织联合切片、种植体观察、牙齿冠桥,牙齿等组织学标本) ;骨科软硬组织联合切片(股骨、髋关节、椎体等鲜活组织和硬组织、带植入物的骨组织学样本等);心脑血管支架切片,结石切片等医学组织切片;

......

注:材料硬度小于金刚石线的均可进行精密切割。

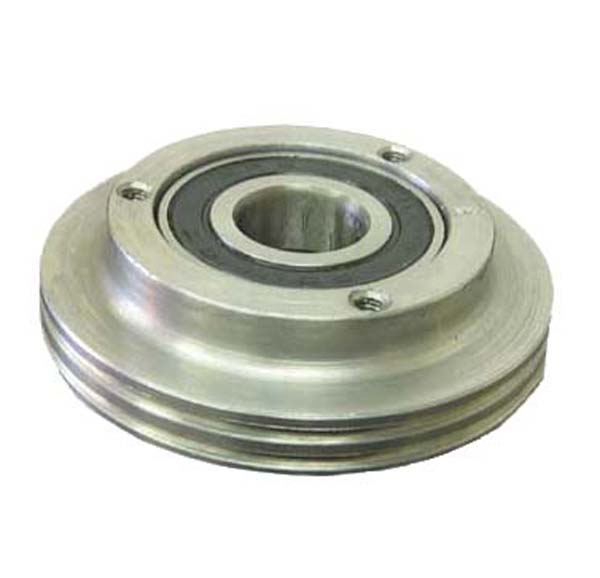

标准配件 1 聚乙烯(PE)张紧轮 2个 1

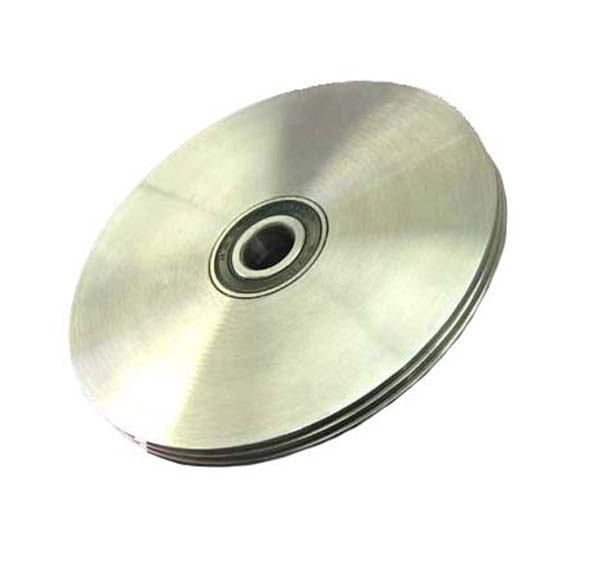

2 聚乙烯(PE)导向轮 2个 1

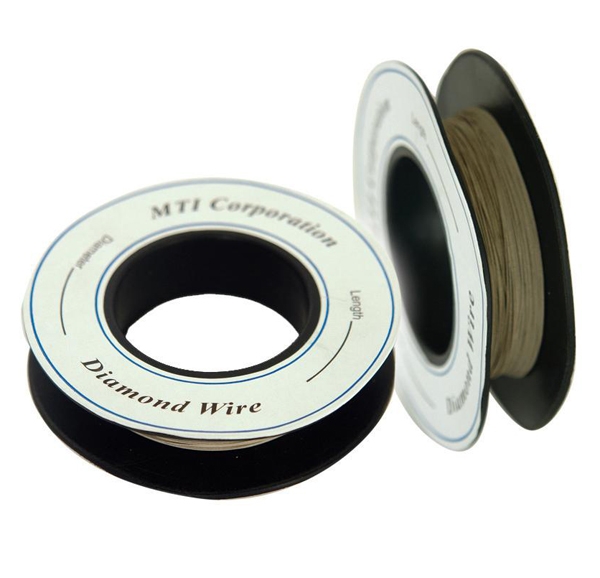

3 金刚石线 2卷 1

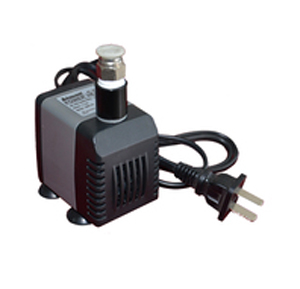

4 水泵 1个 1

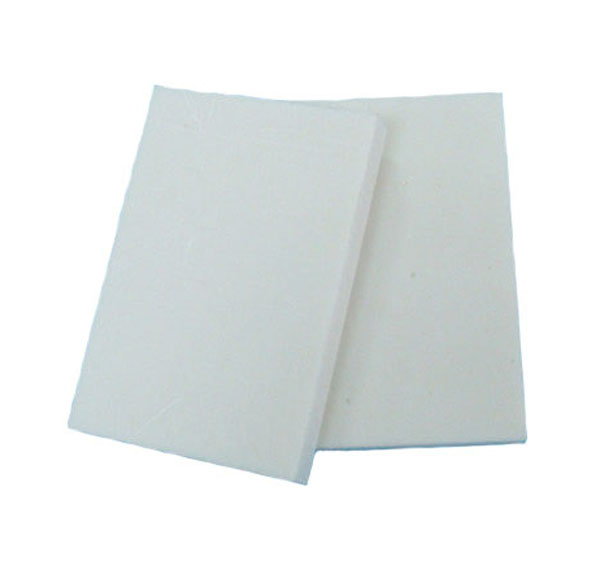

5 树脂陶瓷块 2块 1

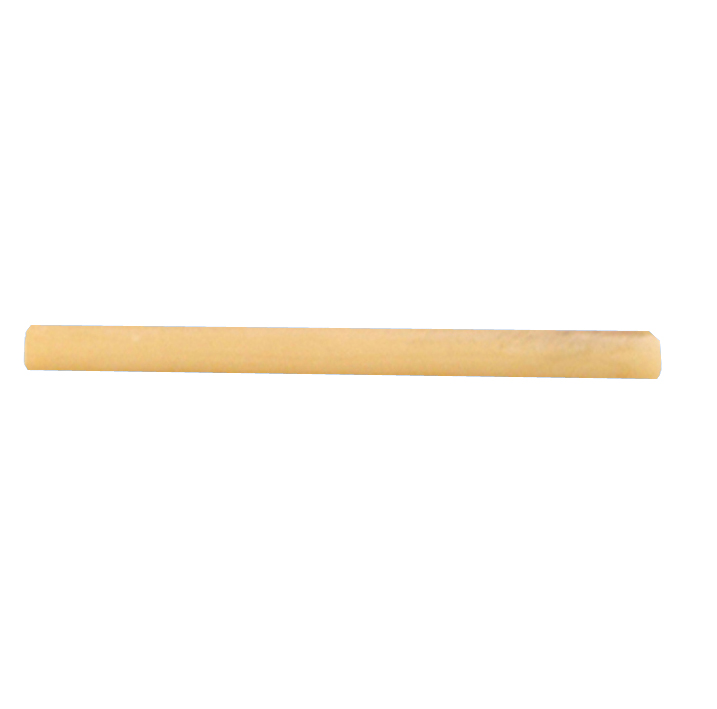

6 石蜡棒 4根 1
可选配件 1、金刚石线(Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm) 1

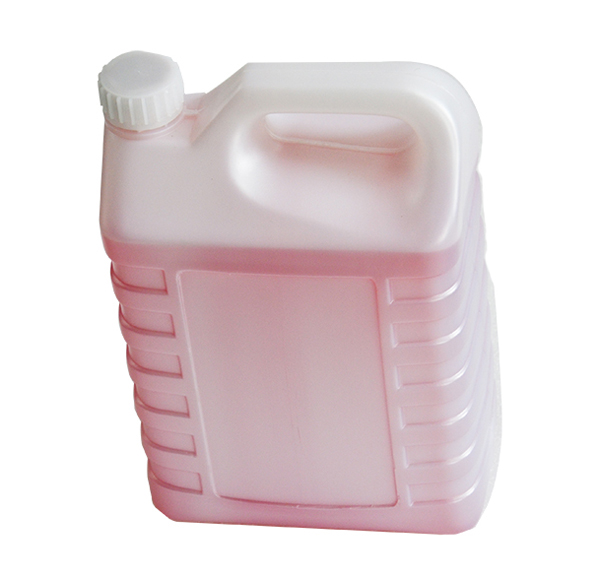

2、切割专用油 1

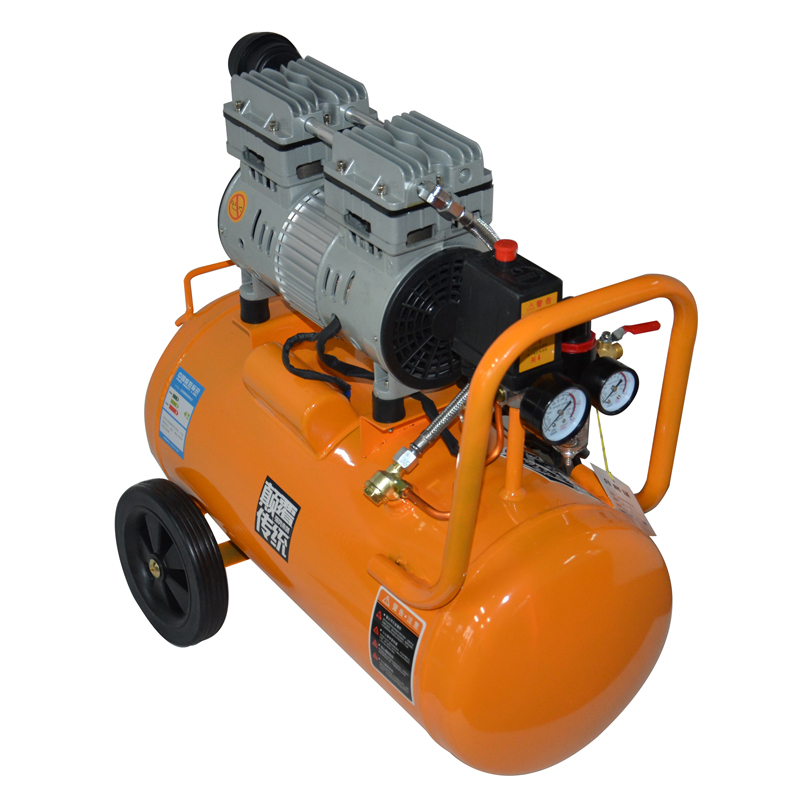

3、静音无油空气压缩机 1

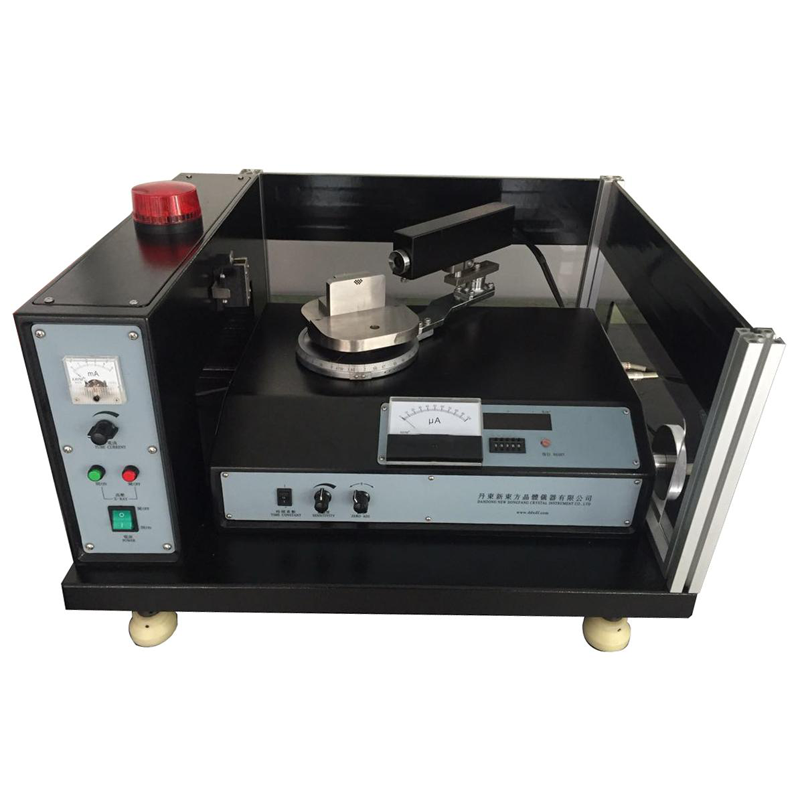

4、DX-100单晶定向仪 1
