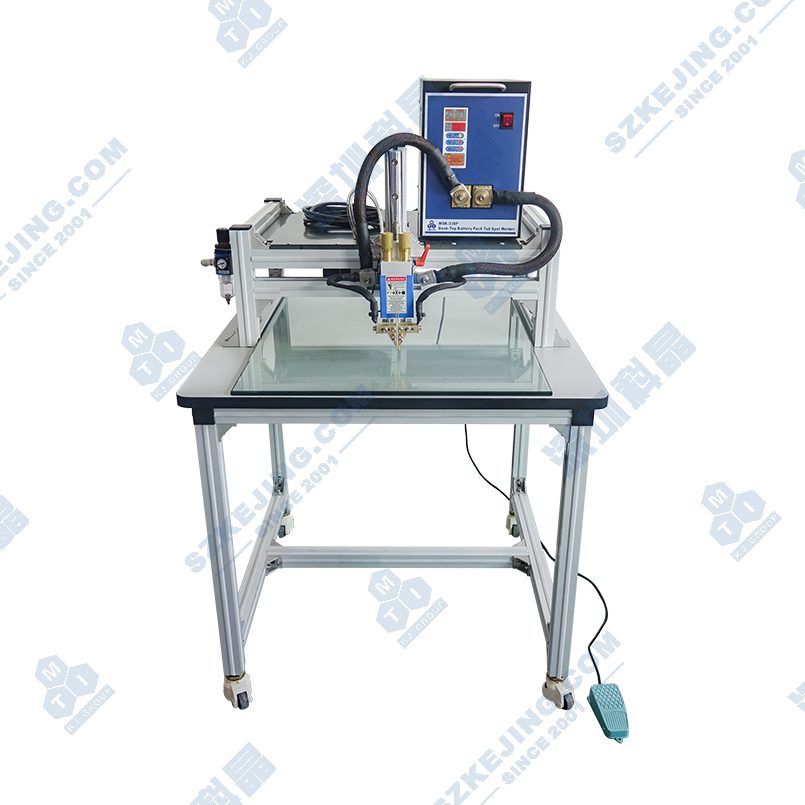

MSK-330P 微电脑电池点焊机

应用范围：MSK-330P 可应用于圆柱电池（如 18650、26650、32650、32700）、纽扣电池、方形电池、软包电池、镍氢镍镉、碱性电池等的点焊。该设备采用数码显示直观操作方便，人性化面板设置，设备调试简单，易学易懂。

产品型号：MSK-330P

上架时间：2020-09-22

设备尺寸：319(W)x210(D)x310(H)mm

重量：约 50kg

版本号：V1.0

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-330P 可应用于圆柱电池（如 18650、26650、32650、32700）、纽扣电池、方形电池、软包电池、镍氢镍镉、碱性电池等的点焊。该设备采用数码显示直观操作方便，人性化面板设置，设备调试简单，易学易懂。

功能特点

单片机控制，数码显示，操作简单直观。两次放电保证电池焊接的一致性和可靠性;
故障报警。在设备出现气压不足时，面板上有红色报警提示；在设备出现过热时，面板上有红色报警提示；在设备出现电路板故障时，面板上有红色报警提示;
放电时间以一个脉冲为单位;
采用脚踏开关控制;
配备脚轮方便移动和调整水平位置;

技术参数
输入电压	单相 AC200-240V
空载电压	8.0V
最大功率	15kW
变压器额定容量	15KW
初级电流	25-60A
电源频率	50-60Hz
电源插头	3LEGS
次级短路电流（最大）	4500A
功率因素	0.5%
使用气压	0.3Mpa（使用气源时必须有过滤装置，确保气流无水无杂质）
压缩空气最大压力	7 公斤
最小工作气压	2 公斤
空气消耗量/1000 行程	4300立方厘米
气接头	快速接插头
可换插头	5/16 BSP
设备尺寸	319(W)x210(D)x310(H)mm
重量	约50kg
焊接相关参数
预焊脉冲数（MAX）	0-99
焊接脉冲数（MAX）	0-99
焊接能量级数	0-999
电源允许波动范围	+30-40V
缓冲时间调整范围	0.2秒 x8
数码显示	数码管
控制面板	轻触薄膜式
主控制芯片	MPU
记忆芯片	EEPROM
操作模式	脚踏开关
气缸直径	20mm
最大工作行程	20mm
焊臂长度	120mm
焊针尺寸	3/6mmx85x2
焊点距离可调范围	2.0-10mm
焊接拉力	镍片的厚度如 0.15 的镍片焊接拉力在大于 6公斤
工作行程	100mm
工作台尺寸(分体)	205x160x28mm
工作台高度调整范围	0-120mm
焊头结构	采用独立的单气缸双弹簧控制方式
冷却方式	焊机自带风冷
生产效率	电池焊接一面（正极或负极）点焊时间为 0.5秒，（此为设例，具体要依据客户生产要求而定）不含装电池、镍片和夹具的时间。
材料要求
适合镍片宽度	5-10mm
适合镍片厚度	0.1mm-0.20mm(开导流槽)，在镍片达到 0.25以上的必须开导流槽和打凸点。(使用自动化焊接电池必须先确认镍片符合自动化焊接要求，开口方向及凸点的高度。才能有效的保证焊接效果。)
镍片使用	客户根据自身产品要求定制镍片规格。镍片厚度大小必要时需要在焊接位置开导流槽和打凸点。夹具是依据镍片的宽窄和形状而制作。
