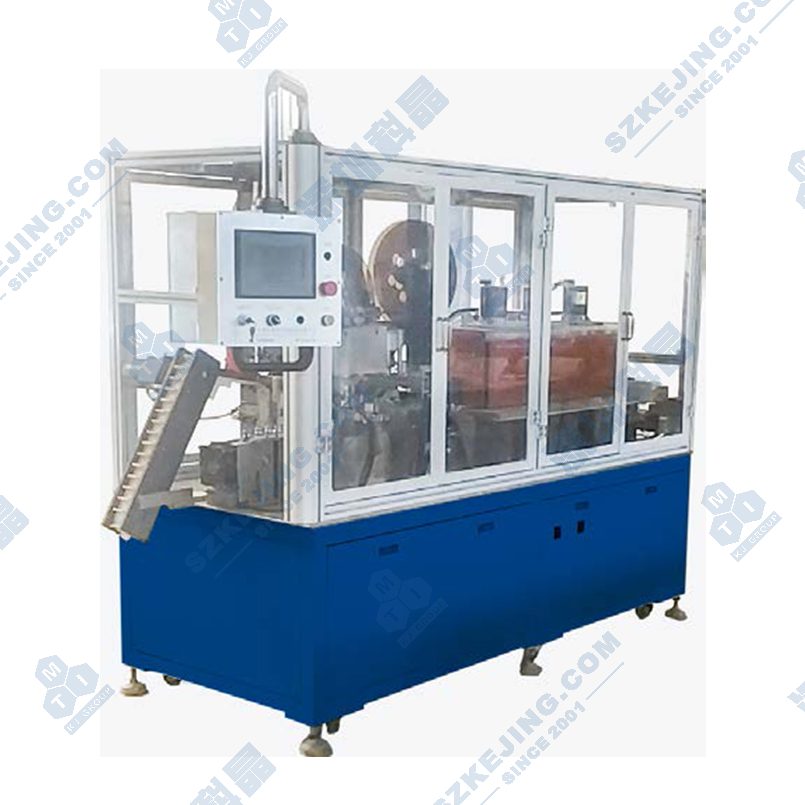

MSK-532-18650 圆柱型电池套管喷码机

应用范围：MSK-532-18650圆柱型电池套管喷码机是应用于18650 圆柱形电池自动套 PET/PVC 套管、加装正极绝缘垫及热缩成型并喷条形码工艺的设备。整机采用链条输送结构，电池吸附在高温磁铁座上，链条步进输送，依次完成定位套热缩管、定位冲顶部绝缘片、二次定位、热风收缩、喷码等功能，出料留有喷码拉带。

产品型号：MSK-532-18650

上架时间：2019-09-27

安装尺寸：L2000mm*W900mm*H1800mm

重量：约1300kg

版本号：V1.1

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-532-18650圆柱型电池套管喷码机是应用于18650 圆柱形电池自动套 PET/PVC 套管、加装正极绝缘垫及热缩成型并喷条形码工艺的设备。整机采用链条输送结构，电池吸附在高温磁铁座上，链条步进输送，依次完成定位套热缩管、定位冲顶部绝缘片、二次定位、热风收缩、喷码等功能，出料留有喷码拉带。

功能特点

人工上料到储料槽中仅适用18650。
送膜机构采用伺服系统和丝杆加机械手臂相结合，送料稳定可靠。送膜机构核心部份是公司专利磁悬浮设计，相比传统轮辊，送料精度更高，性能更稳定并经久耐用。
冲放绝缘片机构采用电机驱动结构，配合自动放收卷功能可实现高速、高精度和高稳定性。
进热缩箱前增加位置修正功能，确保热缩后电池底部不会碰到夹具而产生不良；
热缩箱采用最新型恒温加热技术控制技术、热风偱环和电池自转技术可使热缩管受热均匀，从而确保电芯表面无气泡、热缩变形、破损、不均纹等不良；热缩箱可自动整体升降高度，遇停机或机器故障停机时可自动升起，可避免电池因过度烘烤而发生爆炸；
设备安装条码喷码机，可在套管后直接进行喷码功能；
电池出烤箱后，经中转后由自动收料机构收集，人工收料装盒；

技术参数
电源	电压三相AC380V（±10%），频率50Hz，功率5KW
气源	经干燥、过滤和稳压后：出气压力大于 6.0kg/cm 2
真空源	≦-95KPa
适用电池	18650
设备效率	≥60PPM
切管精度	±0.3mm
冲模寿命	≥80万次
热缩温度	室温—200℃可调，精度±2℃
噪音	≤60db
来料要求	18650电池套管卷料要求：对折宽度29.7±0.05mm,单层厚0.09±0.01mm。卷料内径76.2mm（3寸），外径320-330mm 18650电池绝缘片卷料尺寸：宽20±0.05mm，厚度0.2±0.01mm。卷料内径76.2mm（3寸），外径320-330mm
冲模尺寸	18650绝缘片冲模尺寸：外径17.4±0.02mm；内径10.5±0.02mm ；内外径同心度±0.15mm
包边尺寸	热缩底部包边、顶部包边尺寸：热缩底部不包边或包边2.5 mm±0.3mm，顶部包边2.5 mm±0.3mm
合格率	98%
稼动率	95%
喷码功能	喷码设备可选KEYENCE或马肯依玛士
设备尺寸	L2000mmW900mmH1800mm
重量	约1300kg
