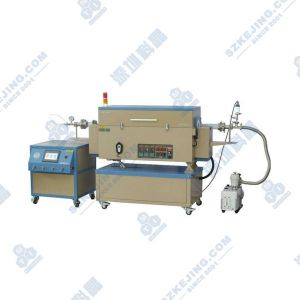

OTF-1200X-4-R-Ⅱ 1200℃可倾斜旋转炉

应用范围:OTF-1200X-4-R--Ⅱ是一款通过CE认证的双温区可旋转管式炉,此款设备专门针对于材料的混合烧结,特别适用于锂离子电池材料的混合烧结,如 LiFePO4LiMnNiO4等。设备炉管直径为4",采用两个温区进行加热可以提供更长的加热区域和恒温区。

产品型号 :OTF-1200X-4-R-Ⅱ

上架时间 :2019-09-18

安装尺寸:1550mmL X 600mmW X 1320mmH

重量:约100 kg

产品简述 产品详情 产品视频 留言咨询

       OTF-1200X-4-R-Ⅱ是一款通过CE认证的双温区可旋转管式炉,此款设备专门针对于材料的混合烧结,特别适用于锂离子电池材料的混合烧结,如 LiFePO4、LiMnNiO4等。设备炉管直径为4",采用两个温区进行加热可以提供更长的加热区域和恒温区。

 性能指标和基本配置
炉体结构

● 采用双层壳体结构,并带有风冷系统
● 高纯氧化铝纤维作为炉膛材料(表面涂有高温氧化铝涂层,可提高加热效率延长炉膛使用寿命)
● 一个直流电机驱动炉管转动,转速为可调
● 炉体开启式设计,方便更换炉管
● 炉体可以倾斜,倾斜角度可调
● 设有开门断电功能,提高实验安全性
1 1

基本参数

● 温度:1100℃ (1200℃<1h)
● 建议升温速率:≤10℃/min
● 热偶:K型热偶
● 电源:AC208-240,50Hz 最大3KW
● 加热区长度:400mm
● 双温区:200mm+200mm

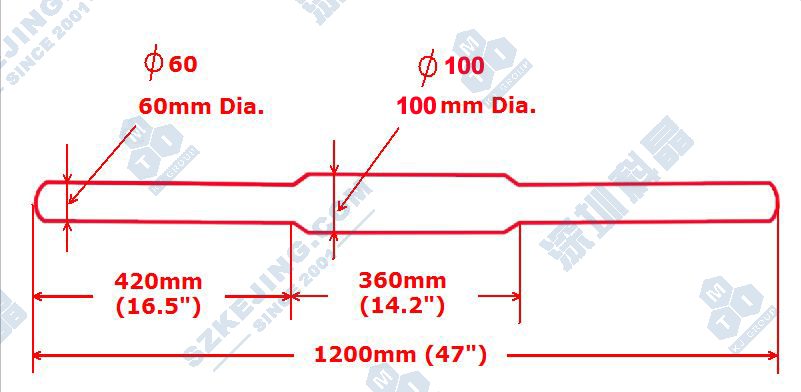

炉管尺寸

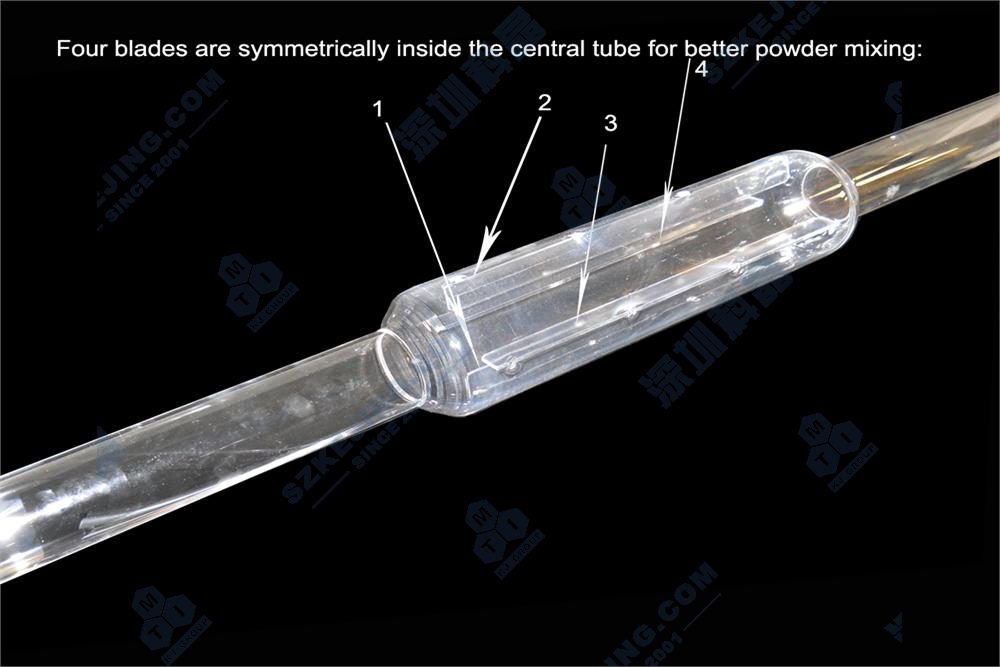

● 异型石英管,内部焊接有扬料板,使粉体烧结更加充分和均匀

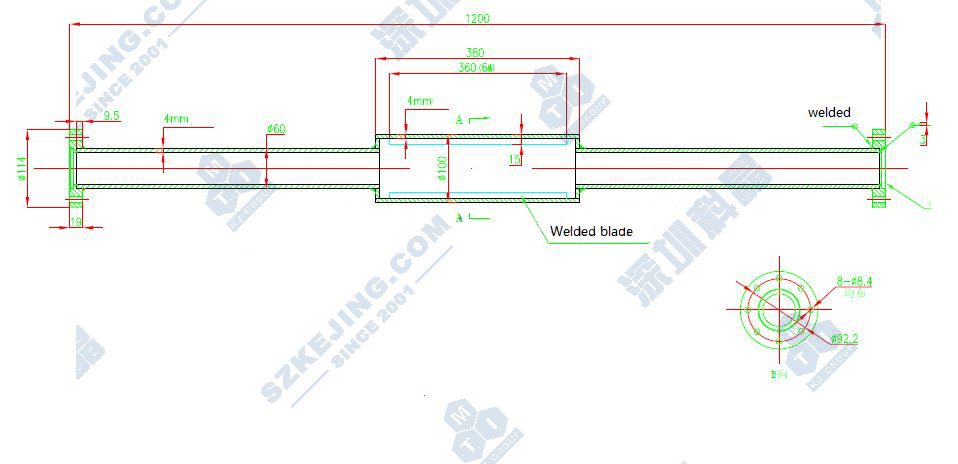

● 尺寸:100 mm OD x 1200 mm L (异型管)
点击下列图片查看详情
1 1
● 可选:直径100毫米镍基合金管,可在1100ºC 承受 0.4 MPa压力(图三)
● 警示:请注意选配的炉管使用的温度。选配炉管具体请和我公司销售沟通。
1

加热元件

掺钼铁铬铝(表面涂有氧化锆涂层,可以极大程度延长使用寿命)

温控系统

● 两个温区分别有两个独立的温控系统控制

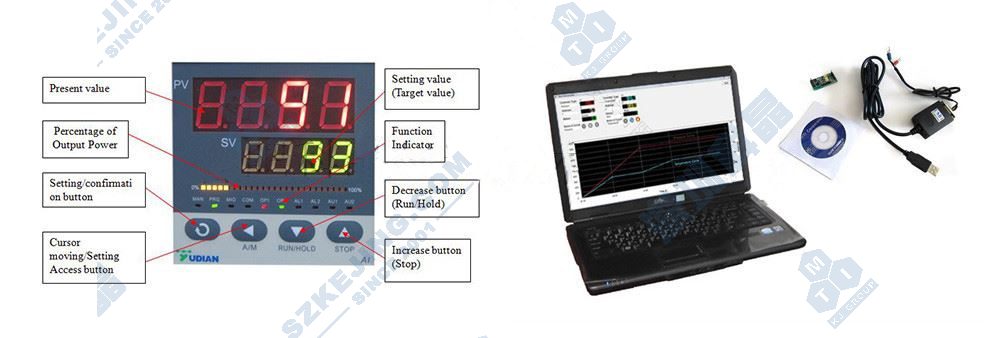

● 包含一款YD518P型温度控制器
● PID自动控温系统
● 智能化30段可编程控制
● 控温精度:±1℃
● 默认DB9 PC通信连接端口
● 通过MET认证
● 可选购电脑温度控制软件(用于YD518P系列控制器)用于控制升温曲线和导出数据
1

炉体倾斜角度

可调范围:-5° -  25°
1

气密配件

采用磁流体法兰密封
1

真空系统

● 通过机械泵可达到10E-2 Torr
● 通过分子泵泵可达到10E-5 Torr
1
● 可选购一个冷真空阱,以避免真空泵造成污染
1

产品尺寸

1550mmL X 600mmW X 1320mmH

产品重量

约100 kg

应用提示

● 回转炉可与自动连续进料器配合使用,可实现在气氛保护环境下连续进料
● 可选购本公司的供气系统和自动进料器,与回转炉配合可实现用CVD方式,对粉体表面进行包覆

使用注意事项

● 炉管内气压不可高于0.02MPa
● 由于气瓶内部气压较高,所以向炉管内通入气体时,气瓶上必须安装减压阀,为了确保安全,建议使用压力低于0.02MPa,建议在本公司选购减压阀,本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全
● 当炉体温度高于1000℃时,炉管内不可处于真空状态,炉管内的气压需和大气压相当
● 进入炉管的气体流量需小于200SCCM,以避免冷的大气流对加热石英管的冲击
● 石英管的长时间使用温度<1100℃
● 对于样品加热的实验,不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热,则需时刻关注压力表的示数,若气压表示数大于0.02MPa,必须立刻打开泄气阀,以防意外发生(如炉 管破裂,法兰飞出等)

国家专利

专利名称:一种可倾斜式回转炉
专利编号:ZL-2011-2-0162234.8
尊重创新、鄙视抄袭、侵权必究

相关文献 Scalable synthesis of silicon-nanolayer-embedded graphite for high-energy lithium-ion batteries
质量认证

所有电器元件(>24V)都通过UL/MET/CSA/CE认证,若客户出认证费用,本公司保证单台设备通过德国TUV认证或CAS认证。
1

保修期 一年保修,终身技术支持。
特别提示:
1.耗材部分如加热元件,石英管,样品坩埚等不包含在内。
2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。
点击查看售后服务承诺书。
