OTF-1100X-XX-III 1100℃三温区电动开启式管式炉

应用范围：OTF-1100X-XX-III是一款通过CE认证的三温区管式炉，采用8.5英寸或11英寸石英炉管及不锈钢密封法兰（安装有不锈钢截止阀和机械压力表）。炉体设计为电动开启式。三个温区独立控制，可设置30段升降温曲线，带有超温和短偶保护，控温精度为+/- 0.5 ºC。此款设备广泛应用于各种材料在真空或气氛保护环境下的热处理。

产品型号：OTF-1100X-XX-III

上架时间：2019-07-30

安装尺寸：2210 L x 770W x 1190 H mm

重量：约500 kg

A^-A⁺

产品简述产品详情产品视频留言咨询

OTF-1100X-XX-III是一款通过CE认证的三温区管式炉，采用8.5英寸或11英寸石英炉管及不锈钢密封法兰（安装有不锈钢截止阀和机械压力表）。炉体设计为电动开启式。三个温区独立控制，可设置30段升降温曲线，带有超温和短偶保护，控温精度为+/- 0.5 ºC。此款设备广泛应用于各种材料在真空或气氛保护环境下的热处理。

性能指标与基本配置
名称	1100℃电动开启式三温区管式炉（8.5、11英寸石英炉管）
设备型号	OTF-1100X-8.5-III	OTF-1100X-11-III
高纯石英管尺寸	216 OD x 206 ID x 1800mm L	279 OD x 269 ID x 1800mm L
加热区	1000mm
电源	AC380，50Hz 三相电功率：20KW	AC380，50Hz 三相电功率：20KW

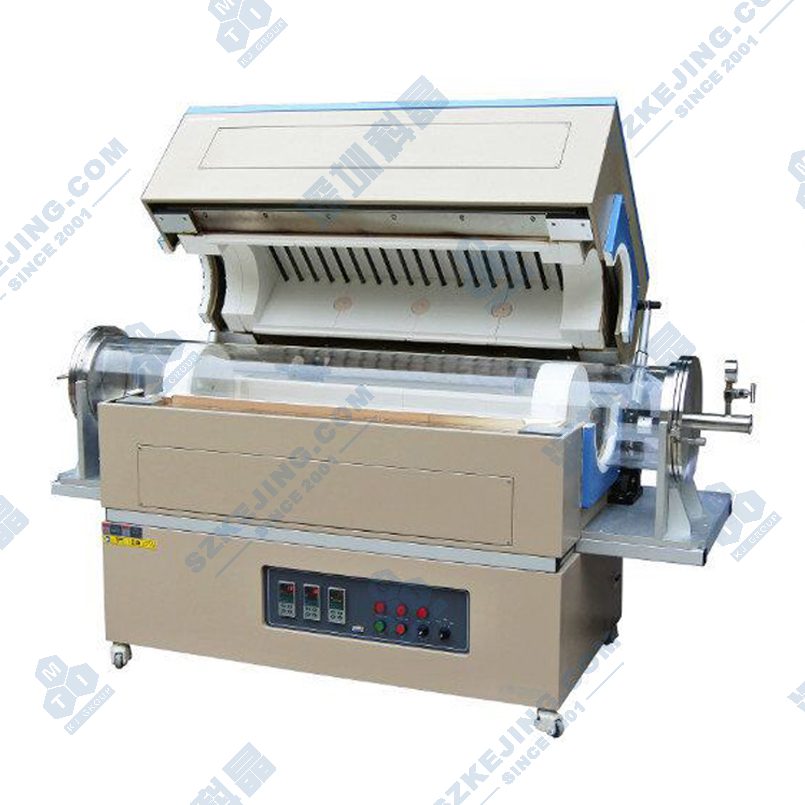

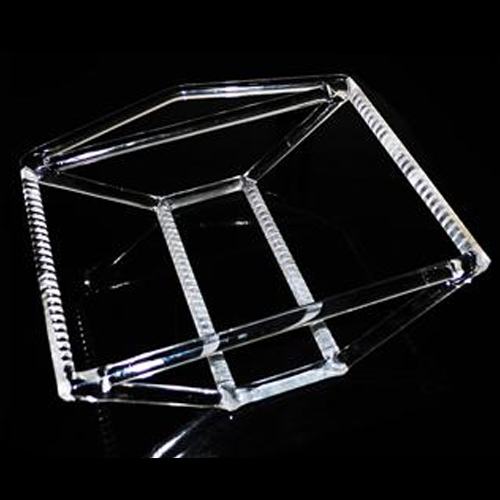

炉体结构	● 采用双层壳体结构，并带有风冷系统，使表面温度低于70℃ ● 设备中配有2个氧化铝管堵，设备使用时必须把管堵塞入到炉管两端（保证恒温区和密封圈的密封性）（图一、二） ● 高纯氧化铝纤维作为炉膛材料（表面涂有高温氧化铝涂层，可提高加热效率延长炉膛使用寿命） ● 该炉可作为退火或扩散炉，最大可用于8”晶片放在对应石英舟中（图三） ● 电动开启式设计，使得用户操作更加简便。（图四）
基本参数	● 热偶：K型热偶 ● 建议升温速率：≤10℃/min ● 温度：1000℃ （1100℃＜1h） ● 电源：AC220，50Hz ● 最大功率:8KW
加热元件	SiC棒（36根）

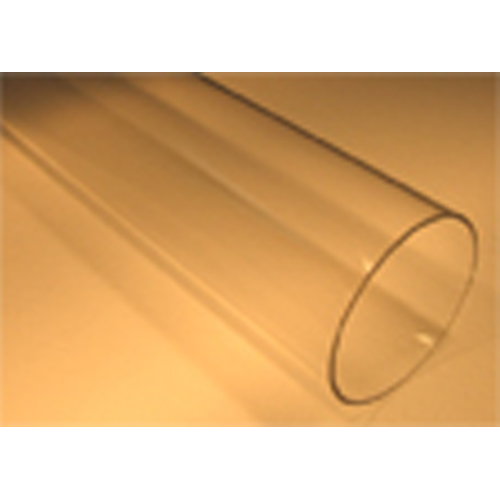

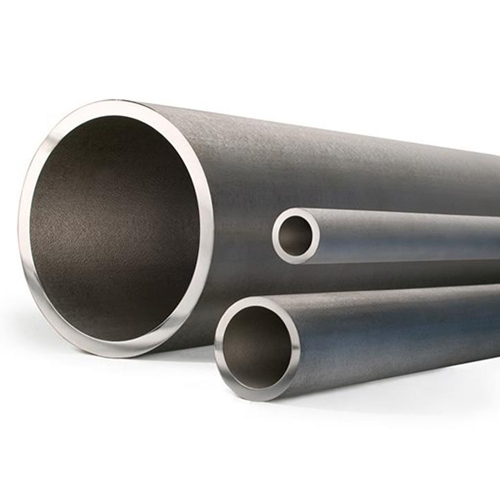

炉管	● 8.5英寸或11英寸高纯石英炉管 ● 注意：石英炉管易碎，操作需谨慎 ● 为了获得更高的工作温度，可选用FeCrAl合金管，温度可达1200℃

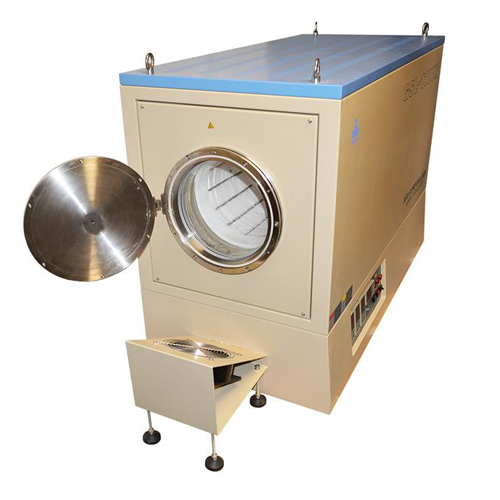

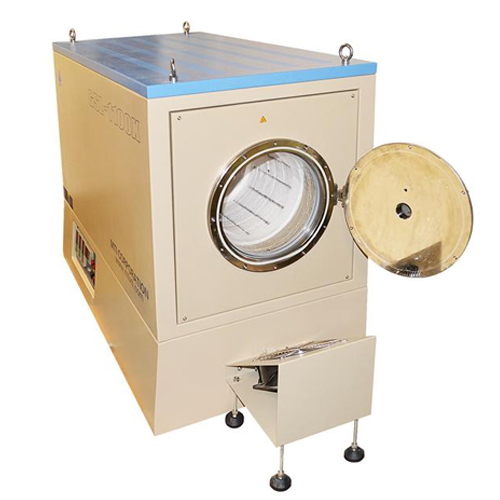

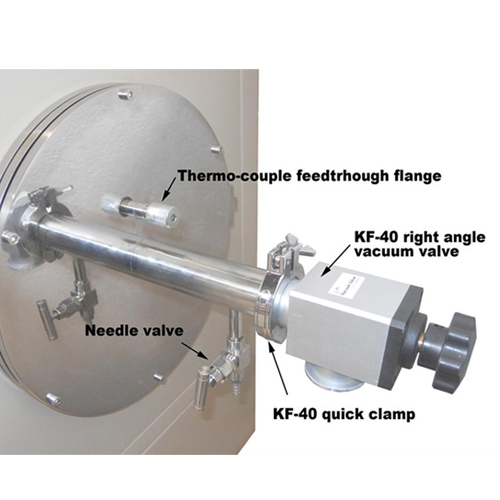

密封法兰	● 一对不锈钢真空密封法兰（铰链式），4个硅胶密封圈，可使炉管内真空度达到10^-3torr（采用机械泵抽真空） ● 左端法兰：安装有不锈钢针阀，Φ6.35的进气口 ● 右端法兰：KF40真空泵接口Φ6.35铠装接口（用于热偶插入到炉管内，测量炉管内温度和进行温度校准）
温控系统	控温精度：±0.5℃

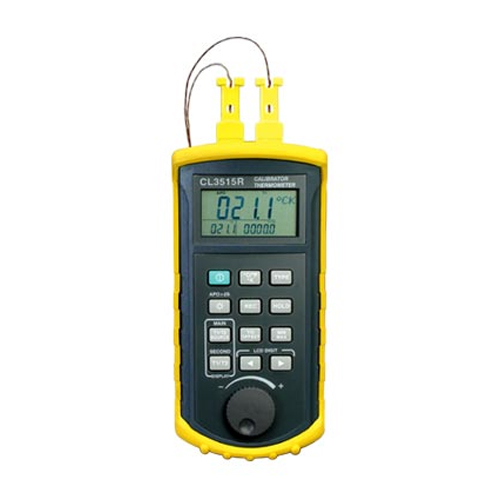

温度校准（可选）	● 定期对管式炉进行温度校准，可保持温度的准确性和均匀性。您可以在我公司选购一个简单的校准工具包，辅助您完成这项工作，完整的校准套件包括 ● 1根1200mm的K型铠装热偶 ● 一Omega温度校准器 ● 4'' ~ 8'' 晶片石英支架 ● 你可以考虑分子泵，真空度可达10-5Torr

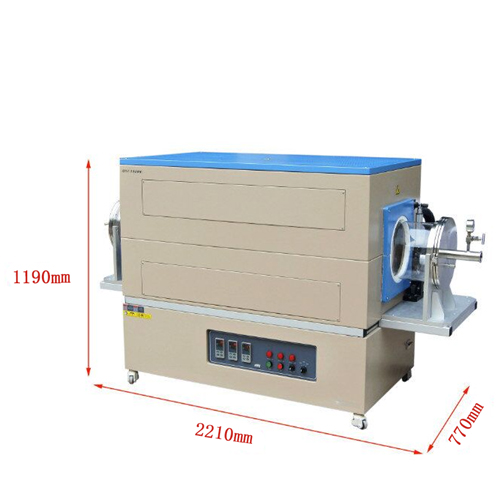

外形尺寸	● 2210 L x 770W x 1190 H mm
净重	约500 kg
质保期	● 一年保修，终身技术支持。 ● 特别提示：1.耗材部分如加热元件，石英管，样品坩埚等不包含在内。 ● 2.因使用腐蚀性气体和酸性气体造成的损害不在保修范围内。点击查看售后服务承诺书。

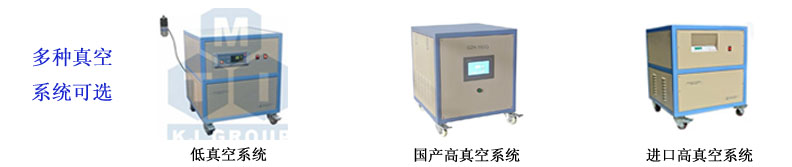

真空系统	● 多种真空系统可选 ● 可选购一个冷真空阱，以避免真空泵造成污染
质量认证	● 所有电器元件（>24V）都通过UL/MET/CSA/CE认证，若客户出认证费用，本公司保证单台设备通过德国TUV认证或CAS认证。

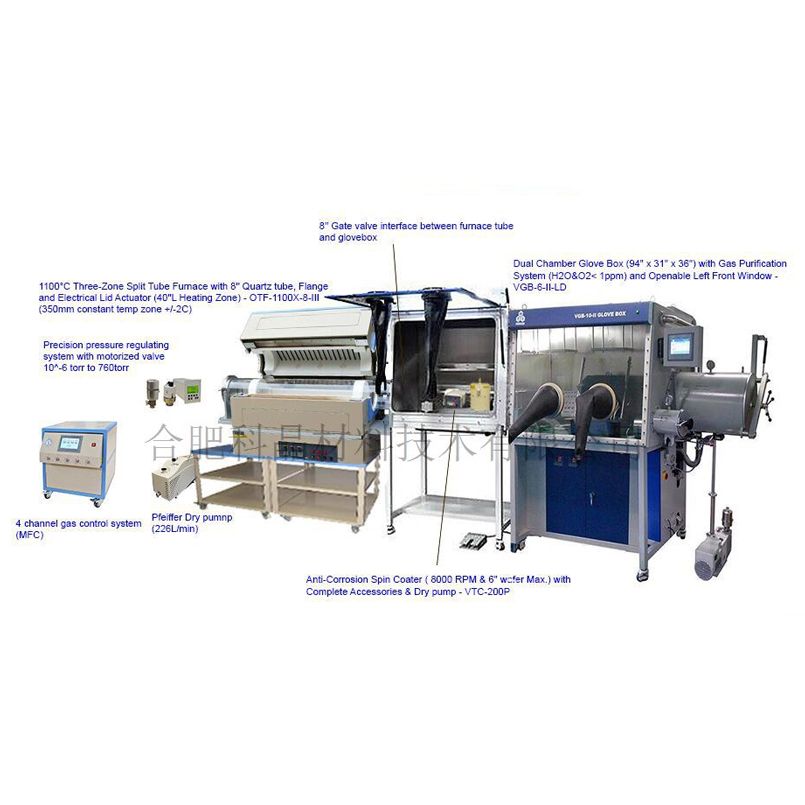

可选	● 可与手套箱系统联用，实现氧敏感性材料的烧结制备
使用注意事项	● 炉管内气压不可高于0.02MPa ● 由于气瓶内部气压较高，所以向炉管内通入气体时，气瓶上必须安装减压阀，为了确保安全，建议使用压力低于0.02MPa，建议在本公司选购减压阀，本公司减压阀量程为0.01MPa-0.1MPa,使用时会更加精确安全 ● 当炉体温度高于1000℃时，炉管内不可处于真空状态，炉管内的气压需和大气压相当 ● 进入炉管的气体流量需小于200SCCM，以避免冷的大气流对加热石英管的冲击 ● 石英管的长时间使用温度＜1100℃ ● 对于样品加热的实验，不建议关闭炉管法兰端的抽气阀和进气阀使用。若需要关闭气阀对样品加热，则需时刻关注压力表的示数，若气压表示数大于0.02MPa，必须立刻打开泄气阀，以防意外发生（如炉管破裂，法兰飞出等）
免责声明	本站产品介绍内容（包括产品图片、产品描述、技术参数等）仅供参考。可能由于更新不及时和网站不可预知的BUG造成数据与实物的偏差。如果您对参数有异议，或者想了解产品详细信息，请与本公司销售人员联系。本站提供的信息不构成任何要约或承诺，科晶公司会不定期完善和修改网站任何信息，恕不另行通知，请您见谅.
