实验设备

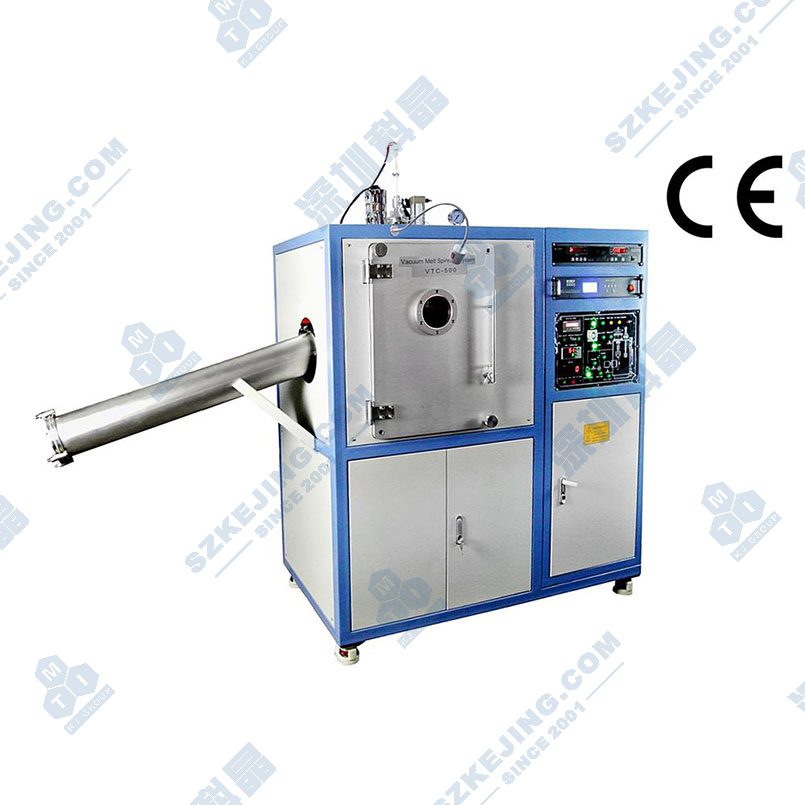

● 本设备主要由真空腔体、机械/涡轮泵、15 kw感应加热系统、1m长管状收集器组成。
● 铜辊：直径：300mm
             转速：200—2400r/min无极调速（最大线速度37.7m/s）
● 金属样品重量：5~50g（实验室级别）
● 坩埚到铜辊距离：0-10mm（手动调节）
● 热电偶可插入到坩埚底部熔体上方测量温度（热电偶与熔体不可直接接触）
● 配备特色的位置可调刮刀，可确保金属带由管状收集器收集，避免甩带进入真空腔体内部
● 可选配真空喷铸系统（标配中不含）
● 最高温度1500℃

● 电压：AC380V，三相
● 功率15KW（需60A的空气开关）

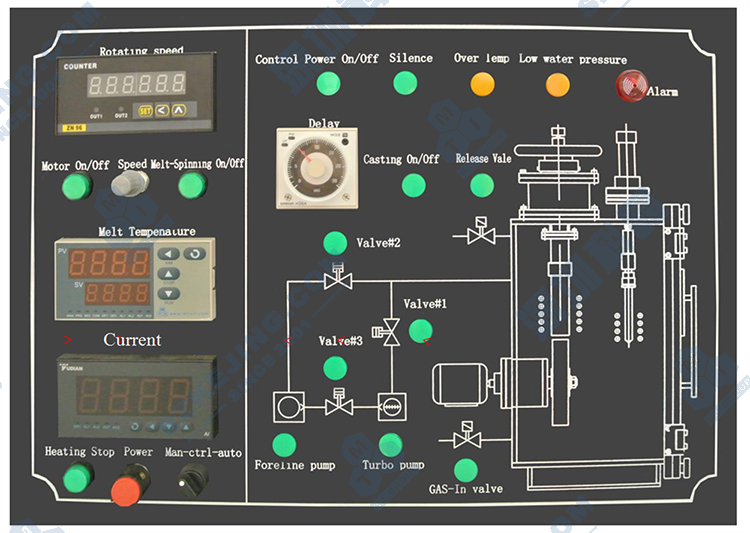

● 设备各部件调控集成在一块控制面板上，包括：温度和感应加热功率控制，铜辊旋转开/关及调速、机械/涡轮泵开/关、进气卸气开/关、甩带开/关。
● 真空度数显可视（包含电阻规和电离规真空度）

● 不锈钢真空腔体尺寸：400×380×600(mm)(W×D×H)

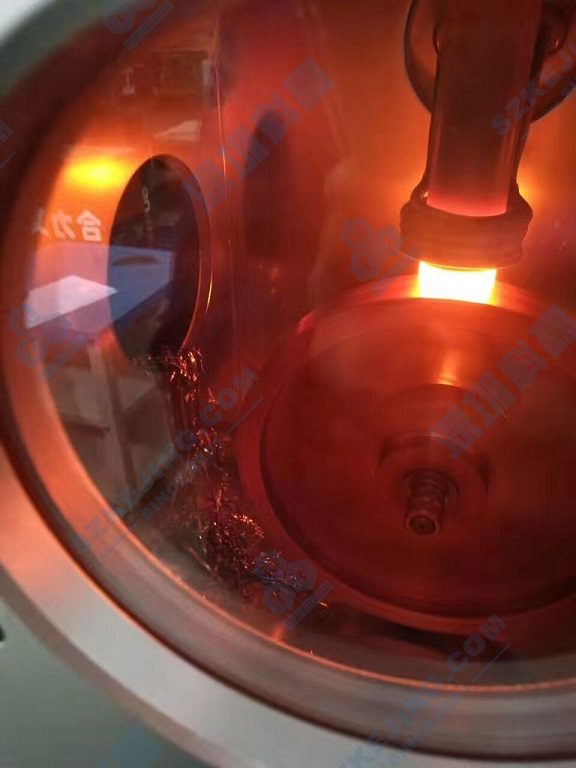

● 铰链式前门设置有φ120mm的石英观察窗口并配备有照明装置，更为直观清晰的观察实验过程
● 真空系统：由机械泵与涡轮分子泵组成
● 真空度：5×10 E-5 torr
● 极限真空度10E-7 torr（要通过烘烤）

● 15KW感应加热系统
● 可熔样品量: 10 - 50g (根据材料而定).
● 可选：25KW或30KW感应加热电源以及配套尺寸坩埚用以熔炼150g和500g样品
● 采用24″长B型热电偶插入坩埚中进行测温（避免与熔体直接接触）
● 30段可编程温度控制，测温精度：±2℃

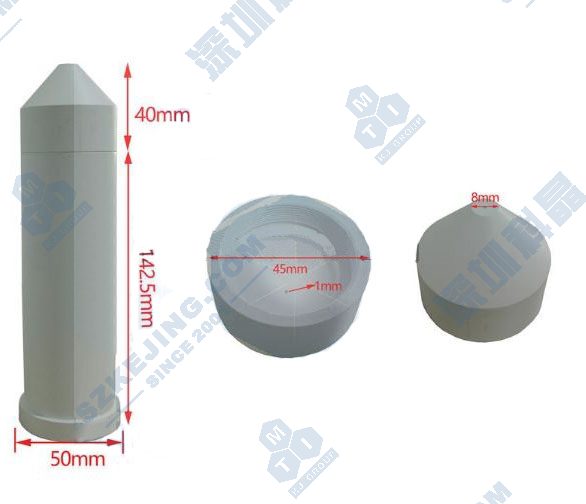

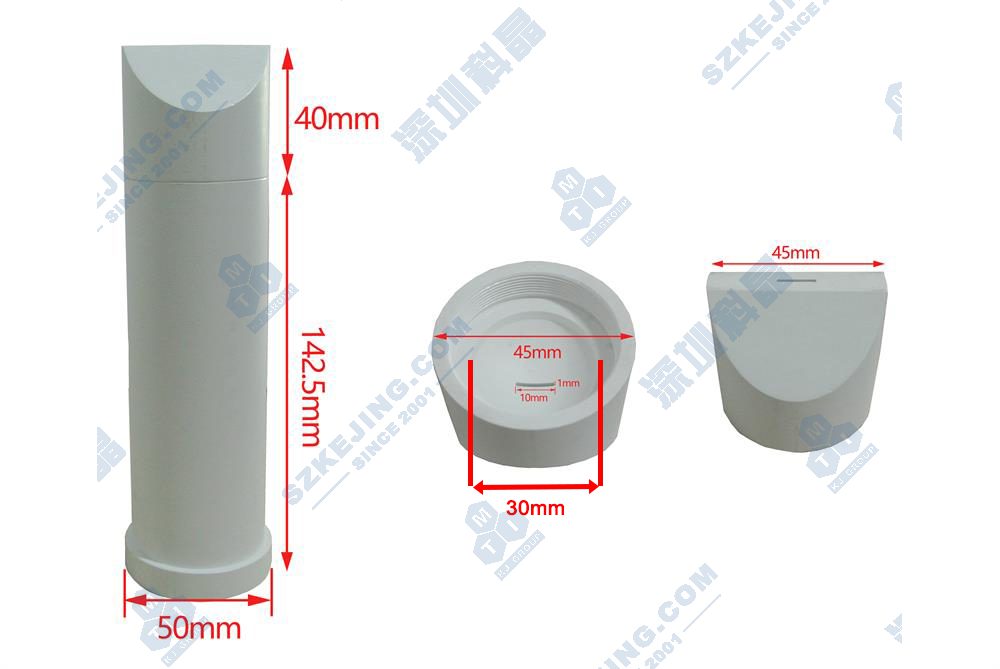

● 标配中包含2个标准BN坩埚（两种喷嘴规格：φ1mm圆孔喷嘴和10mm L*1mm W 扁平喷嘴）点击图1.2查看详细结构

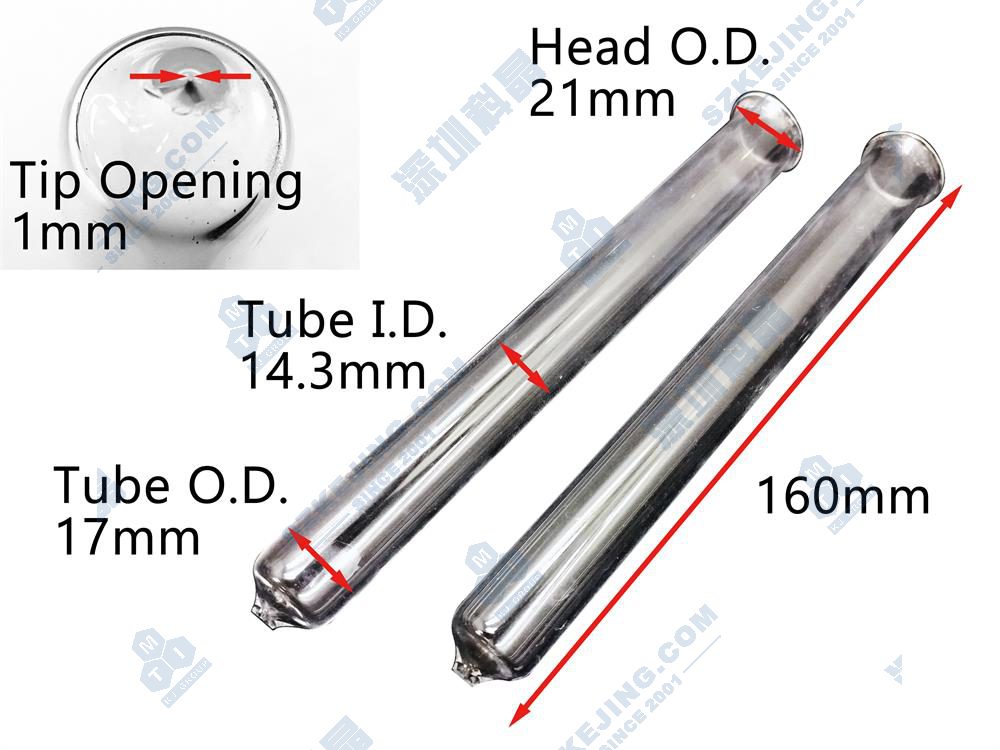

● 对于真空喷铸系统，包含2个石英坩埚（喷嘴规格：φ1mm圆孔喷嘴）点击图3查看详细结构

● 推动熔体流动到喷嘴处的气体气压可通过PID气压调节器进行精确控制
● 进气和卸气电磁阀可用于惰性气体置换以及真空腔体的泄压过程

● 铜辊尺寸：φ300mm*40mm W（不带水冷）
● 铜辊转速：200—2400r/min无极调速（最大线速度37.7m/s）

● 可选购水冷铜辊，最大处理样品量为500g
● 设备需配备循环水冷系统

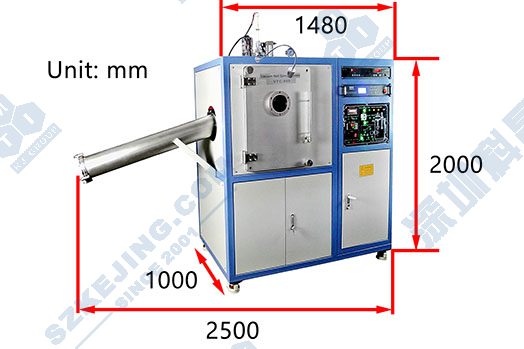

● 2500×1000×2000mm(L×W×H)
● 真空腔体: 400×3800×600mm(W×D×H)
