实验设备

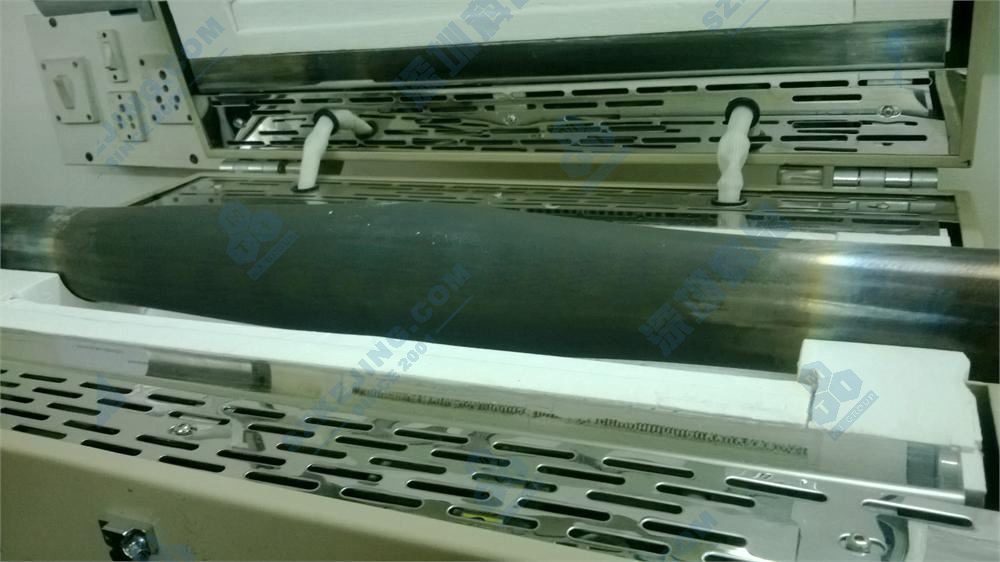

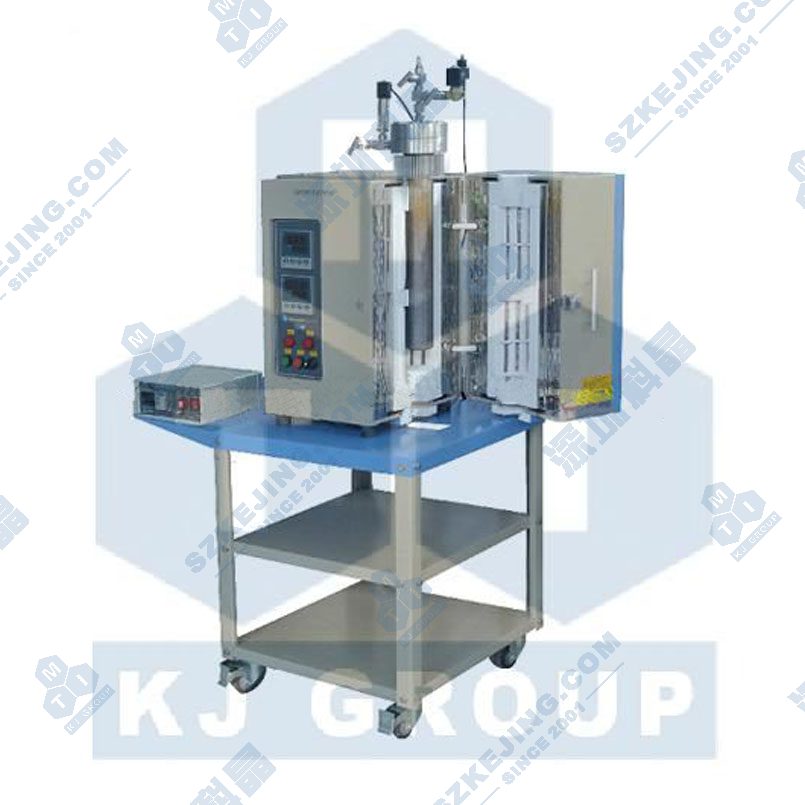

● 炉体设计为开启式
● 采用双层壳体结构，并带有风冷系统，使得壳体表面温度小于60℃
● 炉膛采用高纯氧化铝纤维，最大程度减少能量损失 铝制散热器安装于壳体上，托住炉管，使得法兰温度<80°C
● 内炉膛表面涂有美国进口的高温氧化铝涂层可以提高设备的加热效率，同时也可以延长仪器的使用寿命
● 所有电气部件均为UL认证，并可通过TUV、CSA认证

● 工作温度：随气压而定，具体请参考下表
● 注意：为特殊炉管，温度与压力密切相关，数据仅供参考。请在购买前请与我公司销售人员仔细沟通。
● 建议升温速率：0-600℃ ≦10℃/min
                           600℃ - 900℃ ≦3℃/min
                           900℃ - 1100℃ ≦1℃/min
● 加热长度：200mm
● 最大功率：2.5KW
● 电压：AC 208 - 240V 单相, 50/60 Hz
● 加热元件：掺钼铁铬铝合金（表面涂有氧化锆涂层，可延长使用寿命）

特殊镍基合金管
尺寸：70mm O.D * 35mm I.D * 526mm L
1/4”BSPP配件安装在法兰的末端，1/4”高压不锈钢内螺纹与配件连接。

注意：
请勿将样品直接放入炉管内，可在本公司选购小型样品舟来盛放样品，避免样品与管合金发生反应。

高温高压管属于耗材，不在质保范围内。

氧气和惰性气体，如N2、Ar和He。
注意:

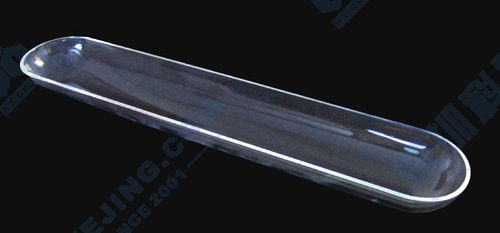

● 实验时请用石英或氧化铝舟来盛放样品，切勿将样品直接放在没有坩埚的高温高压管内。如果您执意将样品直接放在炉管内，这样将会使高温高压管使用寿命将大大降低。

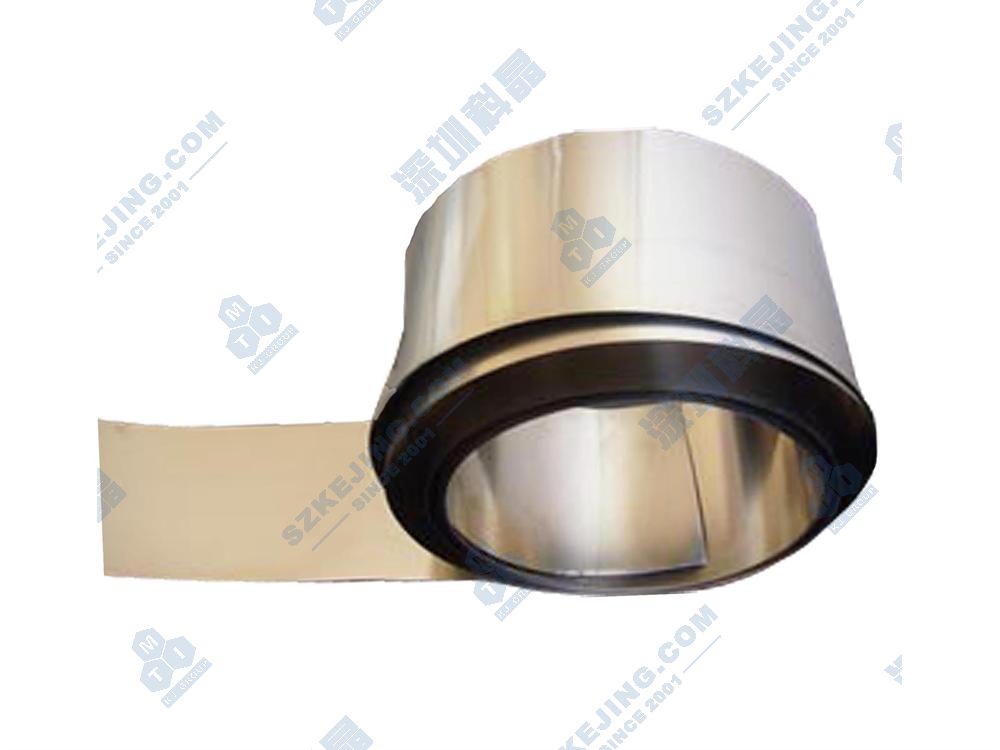

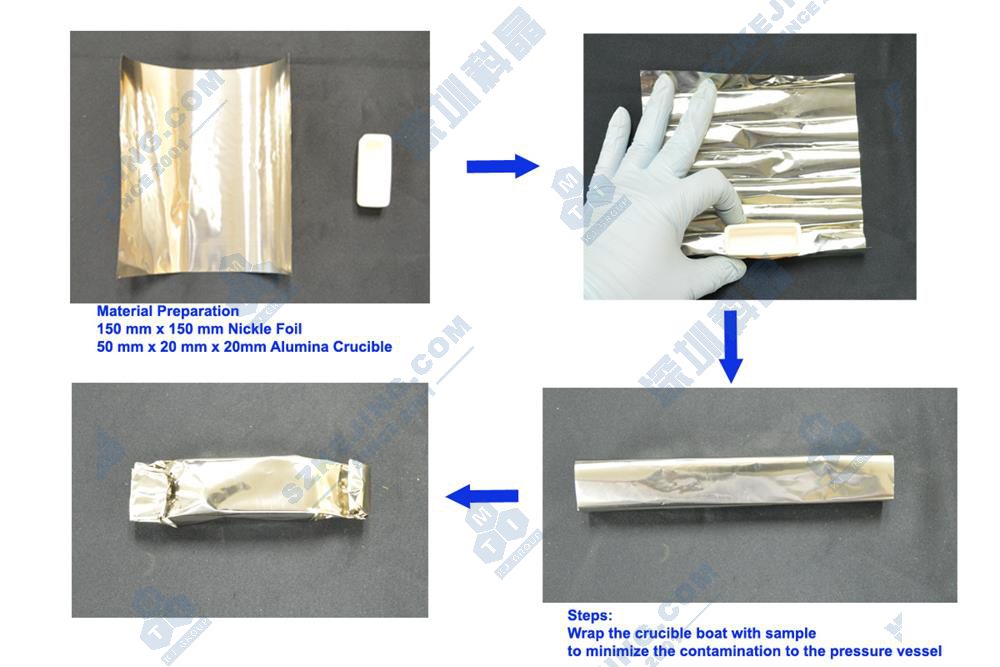

● 为了避免样品污染，最好是用金箔或镍箔将样品包住后放入氧化铝或石英舟中，再放入炉管中进行烧结

● 采用PID方式调节温度，可设置30段升降温程序
● 温控仪表中带有过热和断偶保护
● 控温: +/-1℃
● 热电偶型号：K型

● 一个压力传感器安装在法兰顶端，使得管内压力值显示在炉体前面板的仪表上，便于读数。
● 高压仪表上安装有报警系统模块，可人为设置一个高压值和低压值，当管内压力超出此范围时，报警灯将闪烁，报警器将鸣笛
● 注意：电磁阀所能承受的最大气压为15Mpa,若实验要求炉管内的气压大于15MPa时，不可使用电磁阀（应将电磁阀右端的针阀关闭）

● 请在购买炉子前，准备一台电脑。

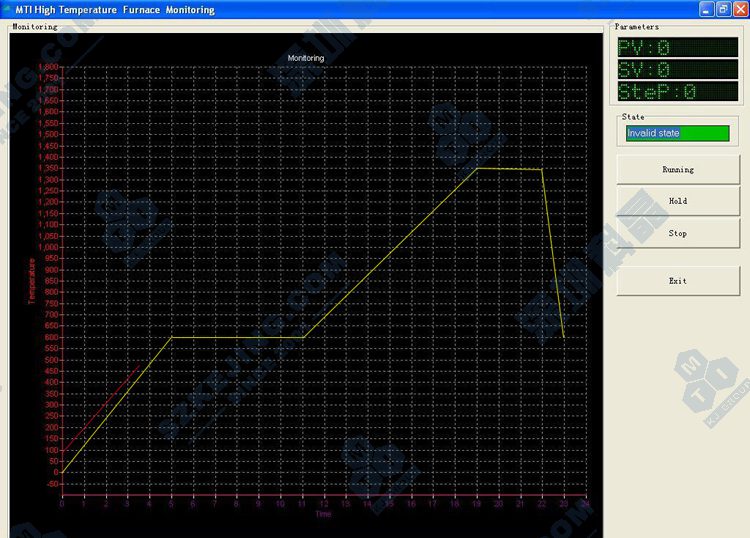

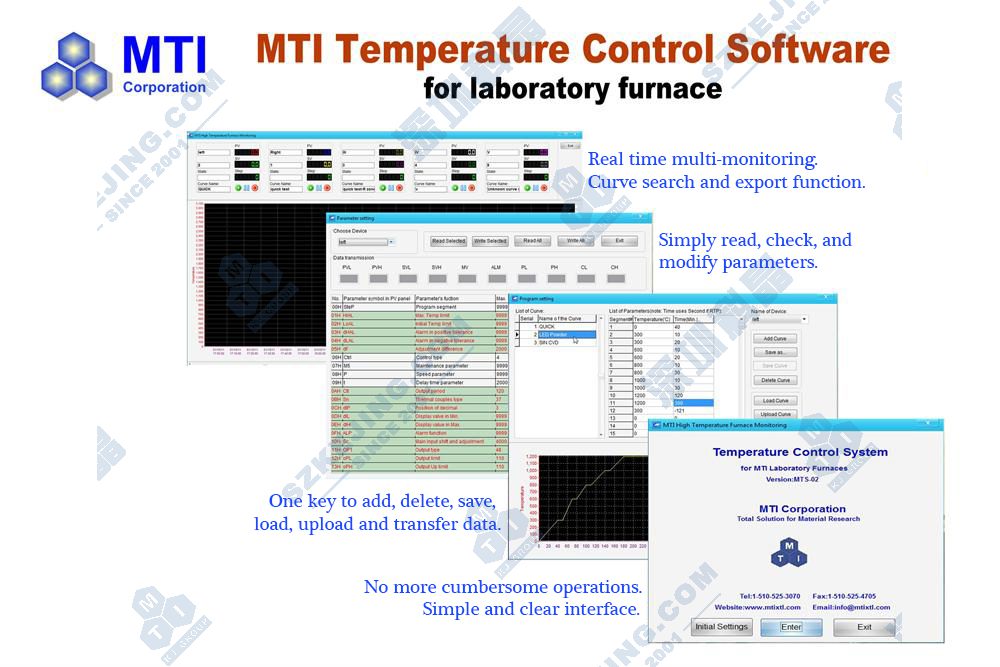

● 可选购MTS-02 控制软件，可在电脑上显示和设定压力和温度程序，以达到远程控制。
● 请购买带有PC控制的加热炉，如有疑问请联系我们的销售人员。

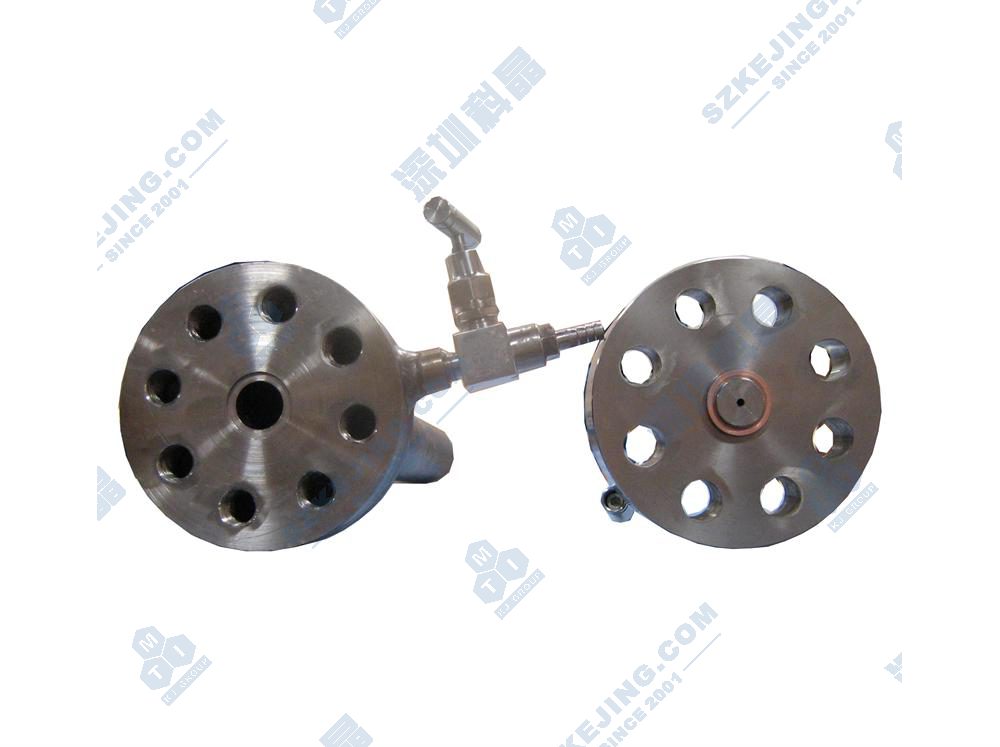

● CF法兰结构图如下(采用紫铜密封圈）
● 1/4NPS内螺纹接口安装在炉管法兰上，并在法兰两端各安装一个高压阀门，右端阀门配有压力表。
● 在两边法兰前端各安装一个铝散热器，使法兰保持在100℃以下。

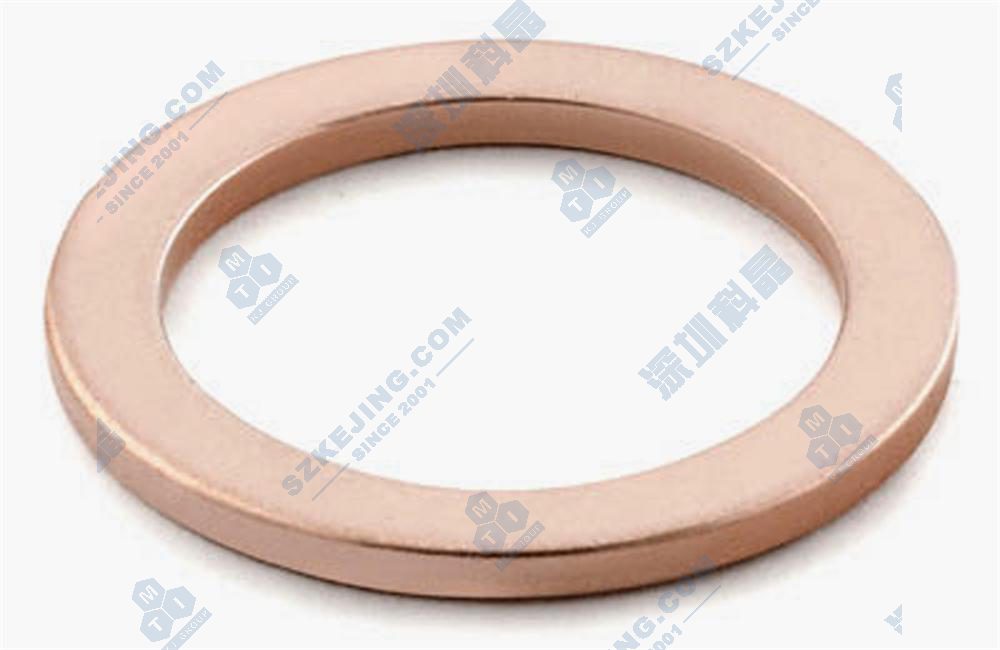

● 法兰采用无氧铜密封圈密封，你可以点击下图来订购额外的铜垫片。铜垫片尺寸:27.2mm O.D * 20mmI.D * 2mm厚度。

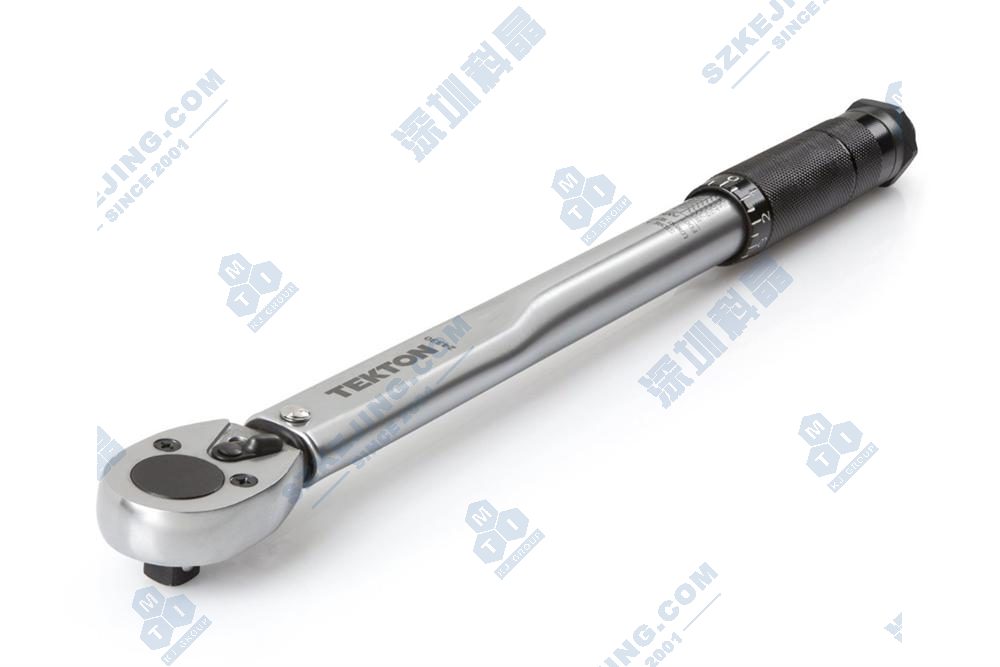

● 可在本公司选购扭矩扳手，以避免过度紧固法兰。

900L x 380W x 1620H mm

45Kg

● 此设备必须自配台虎钳等设备以便用于拆装炉管。
● 本公司的高温高压炉管都是采用镍基高温合金钢制作，不仅可耐温1100℃，而且延展性非常好。当实验时误操作使得镍基合金管内的气压超过最大可承受值时（超过合金管的长期强度），合金管会发生蠕变，而不是脆性破坏，然后炉管上会慢慢出现一裂缝将气体放出。这就意味着，即使在高温环境下炉管内部压力过大，也不会产生爆炸现象，而是先鼓起一个包，再产生裂缝，将气体泻出。所以用本公司高温高压炉进行高温高压实验，是绝对安全的。下图为本公司对镍基合金管所做破坏试验后的图样：

● 请仔细阅读说明书，了解炉管材料的强度，实验中随着温度升高，管内压力增大，可能会超过最大压力值，所以你需要在加热前计算升温过程中压力的变化，并为升温过程中设定一个安全的上限压力值。

● 在页岩油的应用中，或称其为Hydroretorting，是一种由IGT开发的过程，可以将页岩油和碳氢化合物的产量提高一倍。请点击下划线查看研究论文。
● 严禁使用使用易燃、有毒或腐蚀性气体。如果您对需要使用的气体有疑问，请务必联系科晶工程师，以便了解所有的先决条件和预防措施。

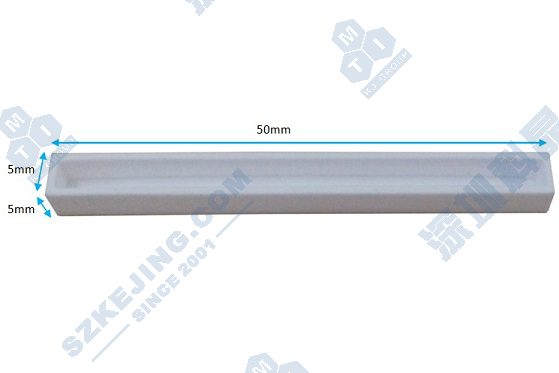

● 切勿将样品直接放入炉管内，可在本公司选购小型刚玉舟（50*5*5mm)来盛放样品，避免样品与管合金发生反应。
● 不要过度拧紧法兰螺丝，因为这可能会对法兰或螺丝造成永久性损坏。请参阅有关安装CF法兰螺栓的适当扭矩的说明。我们建议您使用扭矩扳手来拧紧与法兰的螺丝。

专利名称：一种高温高压管式炉
专利编号：ZL-2011-2-0077158.0
尊重创新、鄙视抄袭、侵权必究
