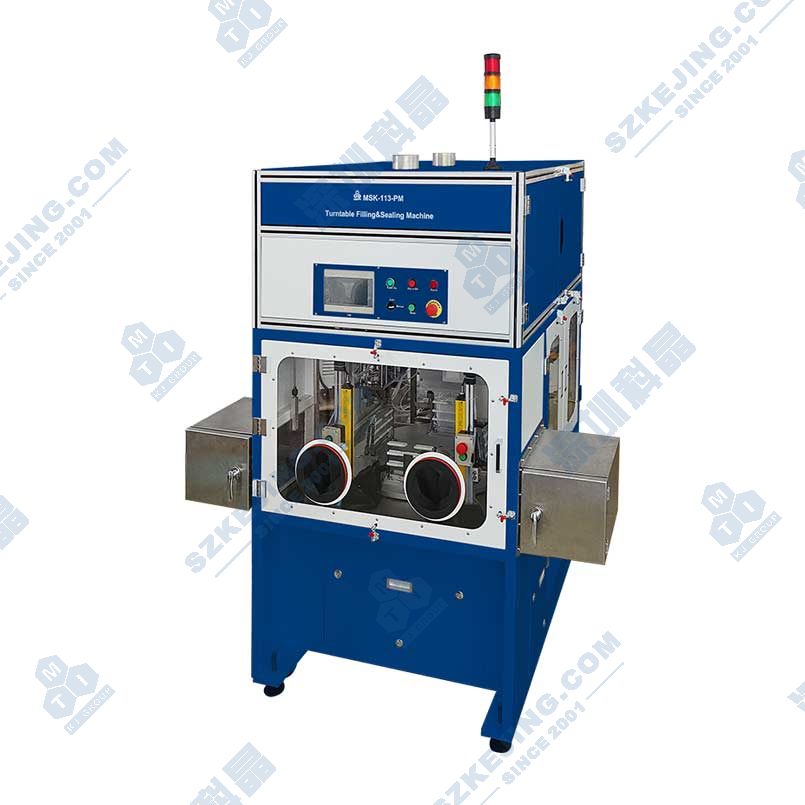

MSK-113-PM 软包电池注液封口机

应用范围：MSK-113-PM型多功能注液封口机，兼容软包电池常压注液、真空静置和真空预封功能。设备落地式设计，手套操作，相对密闭可通干燥气。设备包含供料泵、缓存罐、注液泵、废液泵、四工位转盘、电池夹具、注液工位、静置工位、封装工位、物料进出过渡舱等单元。兼容软包电池尺寸长40～180mm，宽75～200mm（包含气袋，气袋至少长60mm），厚0～12mm。有效封口长度Max.180mm，封头温度均匀性±3℃。标配6mm宽硬封封头，可定制其他宽度。选配真空泵。

产品型号：MSK-113-PM

上架时间：2023-05-12

设备尺寸：W1680*D1400*H2050mm(不含三色灯高度)

重量：约1.5t

版本号：V2.2

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-113-PM型多功能注液封口机，兼容软包电池常压注液、真空静置和真空预封功能。设备落地式设计，手套操作，相对密闭可通干燥气。设备包含供料泵、缓存罐、注液泵、废液泵、四工位转盘、电池夹具、注液工位、静置工位、封装工位、物料进出过渡舱等单元。兼容软包电池尺寸长40～180mm，宽75～200mm（包含气袋，气袋至少长60mm），厚0～12mm。有效封口长度Max.180mm，封头温度均匀性±3℃。标配6mm宽硬封封头，可定制其他宽度。选配真空泵。

功能特点

适用于软包电池的常压注液、真空静置和真空预封，兼容一定尺寸内的电池；
四工位转盘结构，第一工位人工上料，后续三个工位依次完成常压注液、真空静置和真空预封工艺；
配置电解液缓存罐，具有搅拌除气泡功能；
精密电动柱塞泵注液，确保注液精度；
真空静置工位，可设置真空度和静置时间；
硬封封头，温度均匀性好，封装一致性好；
设计外罩可通干燥气，应用于干燥环境；
设备上下料经过过渡舱，减少空气对产品的影响；
电控与结构标准模块化设计，方便维护；
可选配自动扫码并记录电芯注液前、后重量的小型扫码称量记录装置；
外置真空源接口，可选配真空泵，也可接客户自己的真空源；
装有光幕、门禁等安全措施，确保操作安全；
PLC控制，HMI操作，方便易用。

技术参数
电源	单相AC220V±10%，频率50Hz，功率2KW
气源	0.5~0.8MPa压缩空气或惰性气体
设备气氛	建议通干燥气，要求好于-60℃露点
进风接口	Φ100，外接4寸铝箔管
出风接口	Φ100，外接4寸铝箔管
注液泵	配置电动柱塞泵（以下精度为柱塞泵裸机常压测试精度，实际联机测试时受到真空度、真空时间、热封时间的影响会差于以下精度值）柱塞泵精度(单次注液量大于1.8ml；测试溶剂：无水乙醇；注液速度:20rad/min)： 1g（含）以下：±7‰；1g以上：±5‰
封头温度	左、右封头最高可达250℃，推荐左右封头180℃，温度均匀性：±3℃
电池尺寸	软包： L40-180mm ，W75-200mm（包含气袋，气袋至少长60mm），T0-12mm
封边宽度	标配6 mm硬封，可定制
封口长度	Max.180mm
封口压力	Max.200Kg（可调）
热封时间	1～999s可调，推荐设定3～4s
真空度	好于-95Kpa,(标准大气压下测得,可选配真空泵）
真空时间	1～999s可调
设备尺寸	W1680D1400H2050mm(不含三色灯高度)
重量	约1.5t
