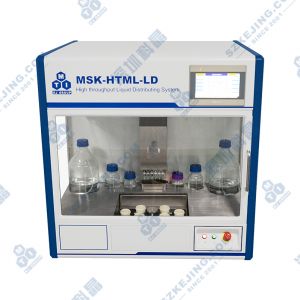

MSK-HTML-L 高通量配液系统

应用范围 :MSK-HTML-L高通量配液系统可应用于多通道液体的高通道自动配料。设备采用三轴平台式设计,可换尺寸式夹具流转,PLC控制系统,PC-Base数据管理,HPA专用软件设计,可根据预设配料方案实现溶液高通量配置。设计保留未来增加实现机械手上下料的接口及数据采集接口。

产品型号 :MSK-HTML-L

上架时间 :2022-11-08

安装尺寸:约L1548*W1000*H1800mm

重量 :约1250kg

产品简述 产品详情 产品视频 留言咨询

       MSK-HTML-L高通量配液系统可应用于多通道液体的高通道自动配料。设备采用三轴平台式设计,可换尺寸式夹具流转,PLC控制系统,PC-Base数据管理,HPA专用软件设计,可根据预设配料方案实现溶液高通量配置。设计保留未来增加实现机械手上下料的接口及数据采集接口。

  功能特点
  • 安装容器至夹具,夹具安装至平台;
  • 液罐缺液检测功能,管道排空并清洗功能;
  • 液体泵料装置按照预设加料,高精度称量;
  • 可在软件上提前预设所需配料的配方种类和数量,以及每种液体的加料量;
  • 其它辅助功能;
  技术参数
电源 单相220VAC,频率50Hz,功率3KW
工作方式 XYZ平台方式
容器流转 夹具流转
液体通道 6通道,单通道单次注液量0.1mL-20mL
供液精度 ±0.3%
配料容器 可换尺寸2mL-500mL
设备节拍 400通道/天,视加料量及精度确定
配料成品 Max.64通道
操作方向 沿夹具流转方向,右侧为操作侧
安装尺寸 约L1548*W1000*H1800(mm)
重量 约1250kg
  配套设施
项目 要求 备注
供电 电源 单相 220VAC,50Hz 客户提供
功率 2KW 客户提供
接地 电阻小于4Ω的接地线 客户提供
气源 0.5-0.8MPa压缩空气 客户提供
温度 25±3℃ 客户提供
湿度 30-90%RH或更低 客户提供
清洁度 1,000,000级 客户提供
震动与冲击 周围无明显震动源 客户提供
防爆 周围无爆炸源 客户提供
气体排放 客户提供
有害气体回收 客户提供
  材料规格
项 目 指标
材料状态 瓶装液体
加料方式 计量泵加料
材料要求 可用计量泵供料
加料分辨率 0.3%
称重量程 200g
称量精度 0.001g
  装置规格目录
序号 名称 内容 数量 备注
1 线性模组 XYZ三轴线性模组 1 pcs
2 液体供液单元 供液罐、计量泵 6 pcs
3 容器定位及加液装置 容器定位工装、加液头 1 pcs
4 称重单元 电子天平、称量夹具 1 pcs
5 控制单元 PLC控制柜、PC数据系统 1 pcs
6 其它 操作手册、备件等 1 pcs
  1、线性模组
1.1. 类型 XYZ三轴线性模组;
1.2. X轴设计 单导轨滑块模组,行程700mm,配置伺服电机;
1.3. Y轴设计 双导轨滑块模组,行程600mm,配置伺服电机;
1.4. Z轴设计 导轨滑块模组,行程300mm,配置伺服电机;
  2、液体供液单元
1.1. 类型 计量泵供液,独立多通道供液单元;
1.2. 加液通道 共6个通道,可选择性设定加液通道及加液量;
1.3. 供液罐 SUS 304制作,容积3L;
1.4. 供液泵 注射泵,聚四氟乙烯芯;
1.5. 供液精度 0.3%;
1.6. 液体材质 耐腐蚀设计,用于各种酸碱液体时请告知厂家;
1.7. 单次加液 软件可设定,加液容量范围无限制,根据供液容器定;
  3、容器定位及加液装置
1.1. 类型 夹具装夹容器,可切换式加液头;
1.2. 配液容器

圆筒形,容积2mL-500Ml;

尺寸Max.Φ100mm*H100mm,MinΦ10mm*H30mm;

  4、称重单元
1.1. 称量天平 赛多利斯天平,量程200g可选(亦可更换操作);
1.2. 称量精度 0.001g;
1.3. 称重数据 通讯传输至主机;
1.4. 称重功能 该功能为选配功能,如不需对供液进行精确称重计量,采用直接用计量泵供液的方案,可屏蔽此选项;
  5、控制单元
1.1. 类型 PC-Base数据处理软件 + PLC现场控制;
1.2. 数量 1套;
1.3. 现场控制 PLC控制,可选HMI操作;
1.4. 工控主机

工业控制主机,不低于以下配置:

CPU:酷睿I3以上处理器,频率高于2.5GHz

内存:大于2GB

硬盘:大于160GB

操作屏:尺寸大于17寸

1.5. 数据软件

配方功能:可按照因子与水平,自动设计实验配方;

液体最多因子数6因子,水平数3水平;

可选择性设定因子及水平数值;

可设定每种配比所需配置溶液数量;

数据记录:软件可实现夹具与容器的一一对应;

配料数据自动存储,可查询历史数据及导出EXCEL;

设备控制:设备集成化控制,与称重仪表通讯
