电动加热对辊机

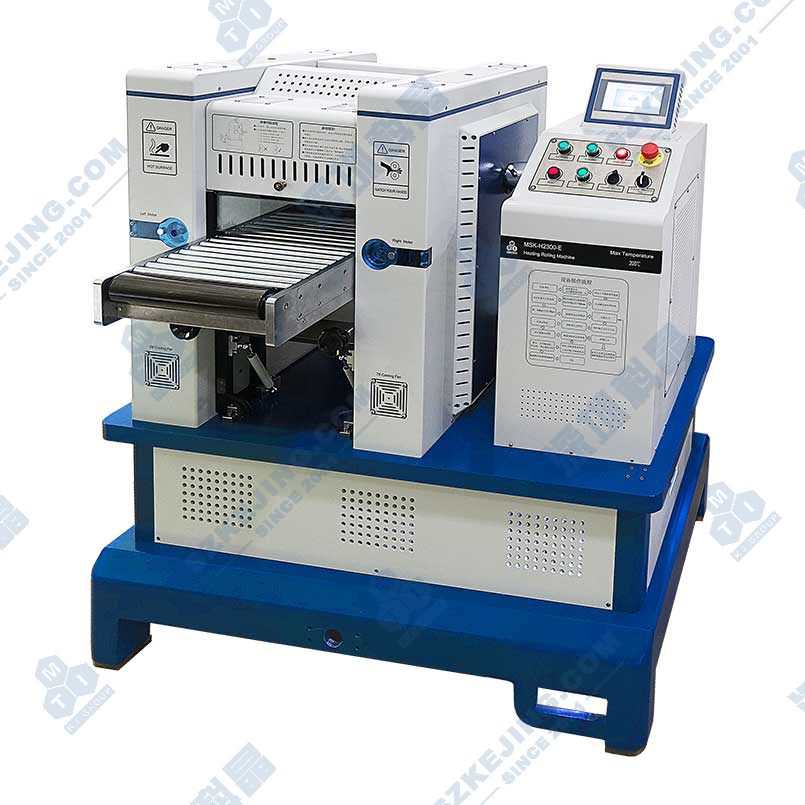

MSK-H2300-E 电动加热对辊机

应用范围：MSK-H2300-E电动加热对辊机是一款可应用于片状或卷状箔材加热轧制工艺的设备。该设备加热温度均匀稳定，轧制精度高，由液压自平衡系统提供压力，适用于锂电池极片、树脂胶片、金属带材及复合材料等的加热轧制，此设备可选配、独立性放卷装置实现连续轧制。

产品型号：MSK-H2300-E

设备尺寸：主机L1290mm*W1020mm*H1400mm

重量：主机约1.3吨

上架时间：2019-03-21

版本号：V2.2

A^-A⁺

产品简述产品详情产品视频留言咨询

MSK-H2300-E电动加热对辊机是一款可应用于片状或卷状箔材加热轧制工艺的设备。该设备加热温度均匀稳定，轧制精度高，由液压自平衡系统提供压力，适用于锂电池极片、树脂胶片、金属带材及复合材料等的加热轧制，此设备可选配、独立性放卷装置实现连续轧制。

功能特点

专利设计电动加热辊，精准控温，均匀性好；
设计间隙消除结构，轧制精度高；
轧辊采用进口特种钢材，分段智能加热系统，最高可加热200℃，硬度衰减小于5%；
电加热方式避免油污染；
PLC控制，HMI操作方便；
液压压力控制系统，专利液压平衡轧制机构、保压稳定；
步进电机自动调节压轧厚度；
有安全、防护、防烫设计；
自动送料平台；
最高120℃红外线预加热功能；
设计有轧制力及温度数据采集和存储功能；
可选配对辊机收放卷装置，实现卷料连续轧制；
轧辊采用模块化设计，维护时拆卸方便快捷；
可更换冷扎辊，模块压力最大可达到50吨（热轧辊模块最大20吨）。

技术参数

电源

三相五线制AC380V±10%，频率50Hz ，功率8.5KW

轧制驱动

1KW变频电机

轧辊规格

Ф200mm x 310mm

辊面硬度

HRC60-62，硬度层厚度大于10mm，加热200℃后硬度衰减＜5%

轧辊材质

日本高温合金钢，表面镀硬铬层厚度0.05-0.08mm

轧制间隙

0-1.5mm，步进电机调节 (可定制最大0~5mm)

辊轧速度

Max.4m/min

轧辊温度

轧辊最高加热温度Max:200℃

辊轧宽度

Max.280mm

冷轧组件

可以更换冷轧型辊的模块组件，最大压力可达50T（选配功能）

预加热

红外线加热最高温度≤120℃（可调）

最大压力

15吨. (特殊情况需要更大压力,可与供应商沟通后,软件系统解码后最高可达20吨)

轧制参考

根据进料厚度和所辊轧材料的性质而定

材料名称	进料厚度	出料厚度
铜箔表面涂碳	0.16mm	0.1mm
铜箔表面涂碳	0.6mm	0.4mm
Ag/Au箔	0.33mm	0.3mm

设备尺寸

主机L1290mm*W1020mm*H1400mm

重量

主机约1.3吨
